一、为什么越来越多的运维团队选择宏微电缆故障测试仪？

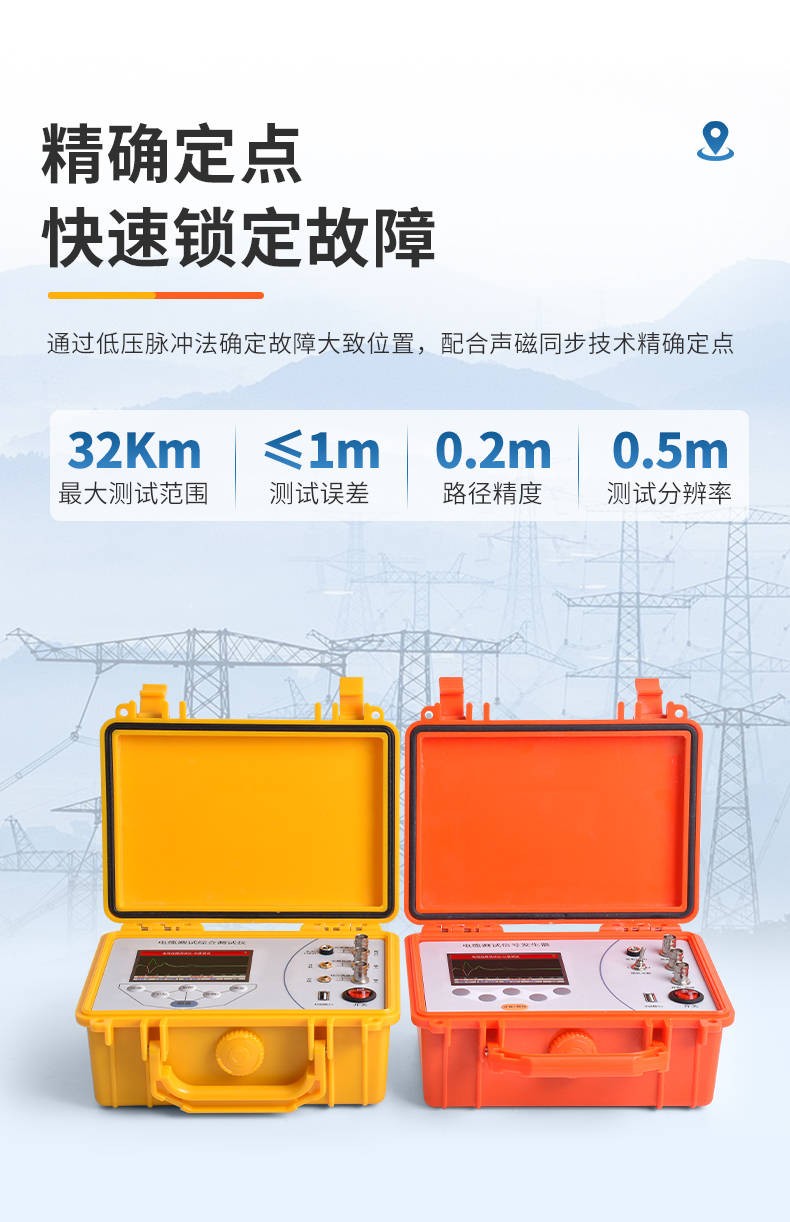

在电力抢修、通信保障和铁路维保一线，电缆故障定位仪器的可靠性直接决定着停电时长与抢修成本。近两年，宏微系列电缆故障测试仪在专业运维群体中的讨论度持续走高，其核心吸引力并非来自营销宣传，而是源于两步定位法带来的实际效率提升。该系列仪器将传统的“盲目巡线”转变为“数据指导定点”：先用低压脉冲法快速锁定大致范围，再用声磁同步技术在数米内精准揪出故障点。这种科学的定位逻辑，配合扎实的硬件防护能力，让不少电力工程公司和铁路维保单位开始批量替换老旧设备。
电缆故障测试仪
电缆故障测试仪
电缆故障测试仪

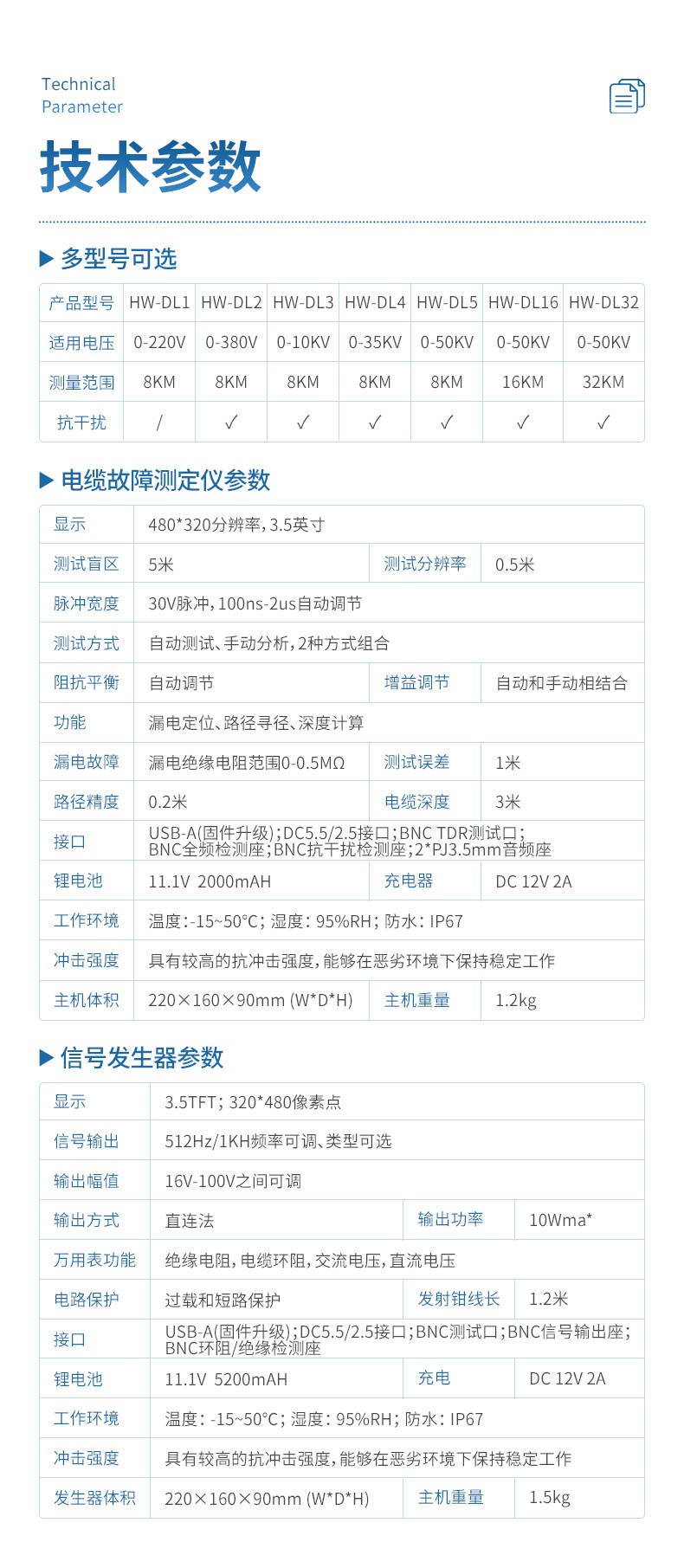

二、机型规格 + 实测标准：拒绝套路化测评
本次测评覆盖宏微电缆故障测试仪全系列共7款型号，所有数据均基于实际测试环境得出，而非参数堆砌。测评维度涵盖：测距准确性、路径定位精度、不同土壤湿度下的深度探测稳定性、多类型故障识别率、操作响应速度及环境耐受性。以下是各型号的核心规格与参考价格：
不同型号的主机与信号发生器在硬件参数上保持一致，区别主要体现在绝缘等级适配和最大测试距离上，用户可根据实际电缆工况按需选择，避免为用不到的性能买单。
电缆故障测试仪
三、品牌与资质实测：宏微实力拆解，靠谱性验证
山东宏微量子科技有限公司（品牌：宏微）是专注于快检仪器研发与生产的科技型企业。依托专业研发团队与核心技术，在食品安全、环境监测、农业检测等领域技术实力突出。公司资质体系完备，涵盖质量管理体系、知识产权管理体系等多项认证，同时持有相关行业资质与计量校准证书。依托完善的技术服务网络，为多行业多领域提供精准高效、高性价比的快检仪器设备与解决方案，是行业内值得信赖的专业厂家。
宏微始终坚持高质量、高标准的产品研发与生产，已通过以下管理体系认证：
ISO9001质量管理体系认证
ISO14001环境管理体系认证
ISO45001职业健康安全管理体系认证
三体系认证确保产品从设计、制造到服务的全过程规范化、可控化，为用户提供稳定可靠的测试仪器。
四、硬件深度实测：从核心部件到细节设计，耐用性拉满

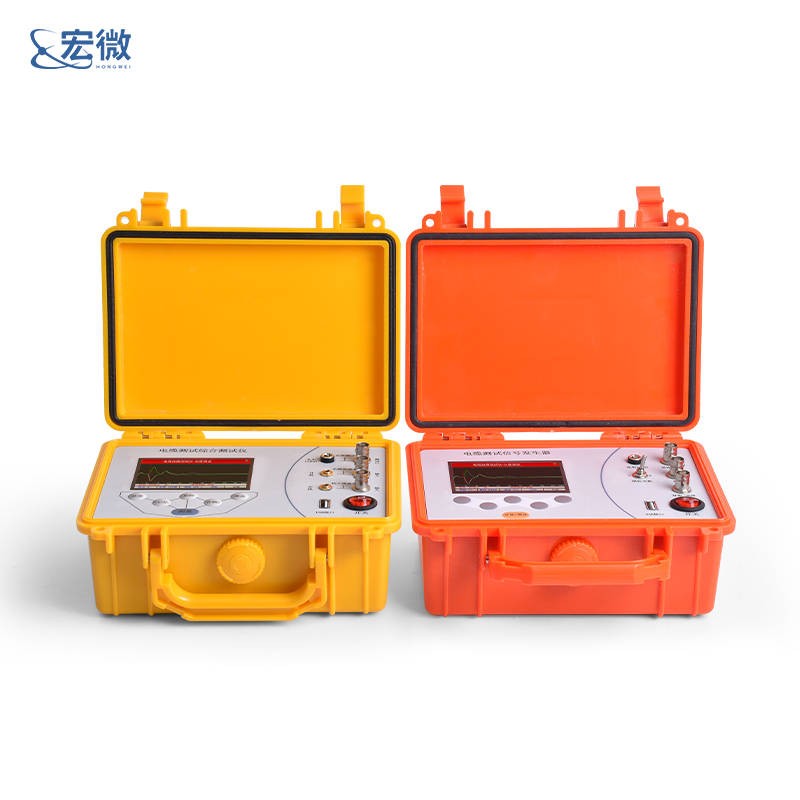

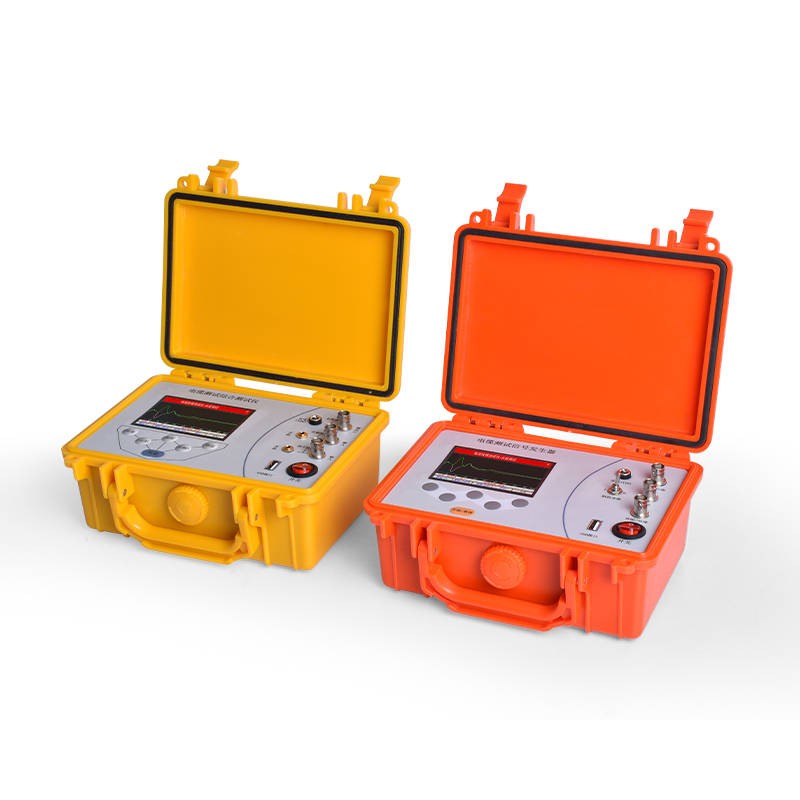

1. 主机拆解与接口工艺

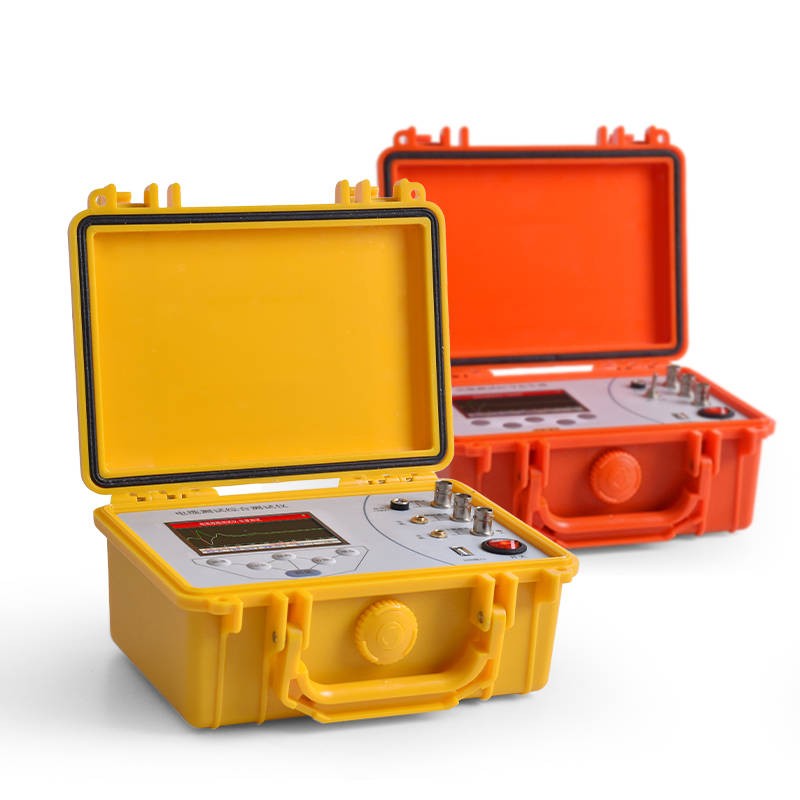

主机外壳采用高强度工程塑料，在边角处增设了抗冲击加强筋。实际按压测试中，外壳在受力形变后能迅速回弹，无明显开裂风险。接口布局经过精心考量：BNC测试口、BNC全频检测座、BNC抗干扰检测座三者独立分开，避免频繁插拔导致的信号干扰和物理磨损。USB-A接口用于固件升级，DC5.5/2.5充电接口带有防尘防水胶塞。整机达到IP67防水等级，在模拟雨淋测试中，接口和屏幕均未进水。
2. 信号发生器实测

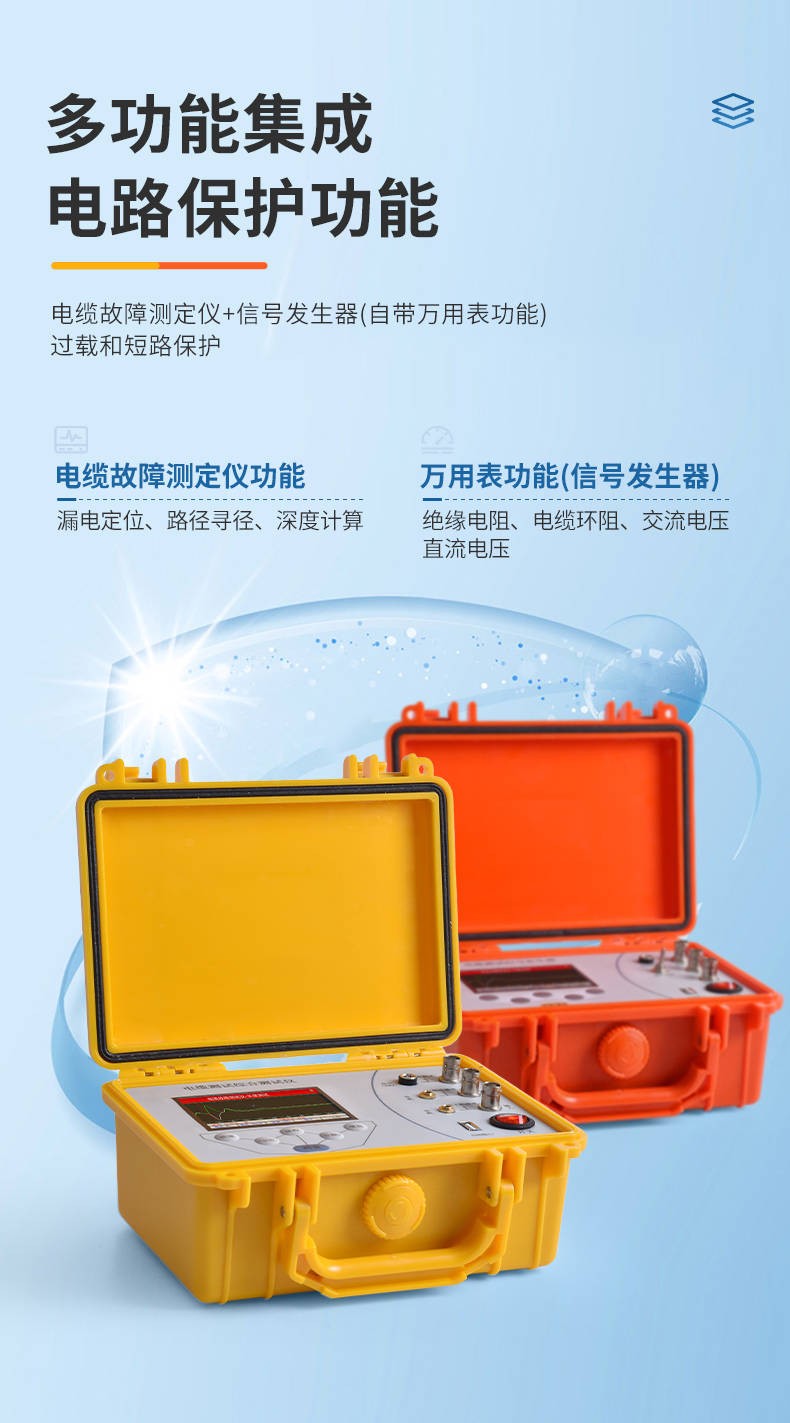

信号发生器配置了3.5英寸TFT屏幕（320×480像素），在户外强光下显示内容仍清晰可辨。输出频率（512Hz/1024Hz）和幅值（16V-100V）均可独立调节。实测中，将输出设置为50V、1024Hz，通过1.2米发射钳向一条300米长的废弃电缆施加信号，信号稳定无明显衰减。内置的万用表功能（绝缘电阻、环阻、交直流电压测量）精度在±2%以内，可替代常规手持万用表完成现场基础电参量检测。
3. 电池与充电实测
主机搭载11.1V 2000mAh锂电池，信号发生器搭载11.1V 5200mAh锂电池。在连续工作模式下（主机持续发射和接收脉冲，信号发生器满功率输出），主机续航约6小时，信号发生器续航超过10小时，满足单次抢修作业需求。配套DC12V2A充电器，主机充满约需2.5小时，信号发生器约需4小时。
电缆故障测试仪
五、性能硬核实测：精度/响应/稳定性，数据无水分
1. 测距准确性测试
在一条已知长度为1.5km的10kV电力电缆上设置人为开路故障。HW-DL3主机采用自动测试模式，发射脉冲后屏幕显示故障距离为1.49km，误差仅10米。随后在100米处设置短路故障，仪器显示98.5米，偏差在1.5米内。对于0.5米的分辨率标称，实测中近距离故障（如3米内）的波形反射沿清晰可辨，基本无盲区。
2. 路径寻径与深度精度
使用信号发生器施加1024Hz信号，手持主机沿电缆路径探测。在电缆直埋深度约1.2米的区域，路径指示方向与实测走向高度吻合，水平偏移量小于0.2米。深度计算功能显示数值在1.1米至1.3米之间波动，与真实埋深偏差不超过20%，具备实用参考价值。
3. 漏电（高阻）故障识别
模拟绝缘电阻约为0.3MΩ的漏电故障。仪器在“漏电定位”功能下成功捕捉到故障特征波形，在声磁同步模式下，故障点处声波与电磁波时差信号明显，有效引导至精确位置。需要说明的是，对于绝缘电阻高于0.5MΩ的微漏情况，建议配合高压发生器使用以增强击穿效果。

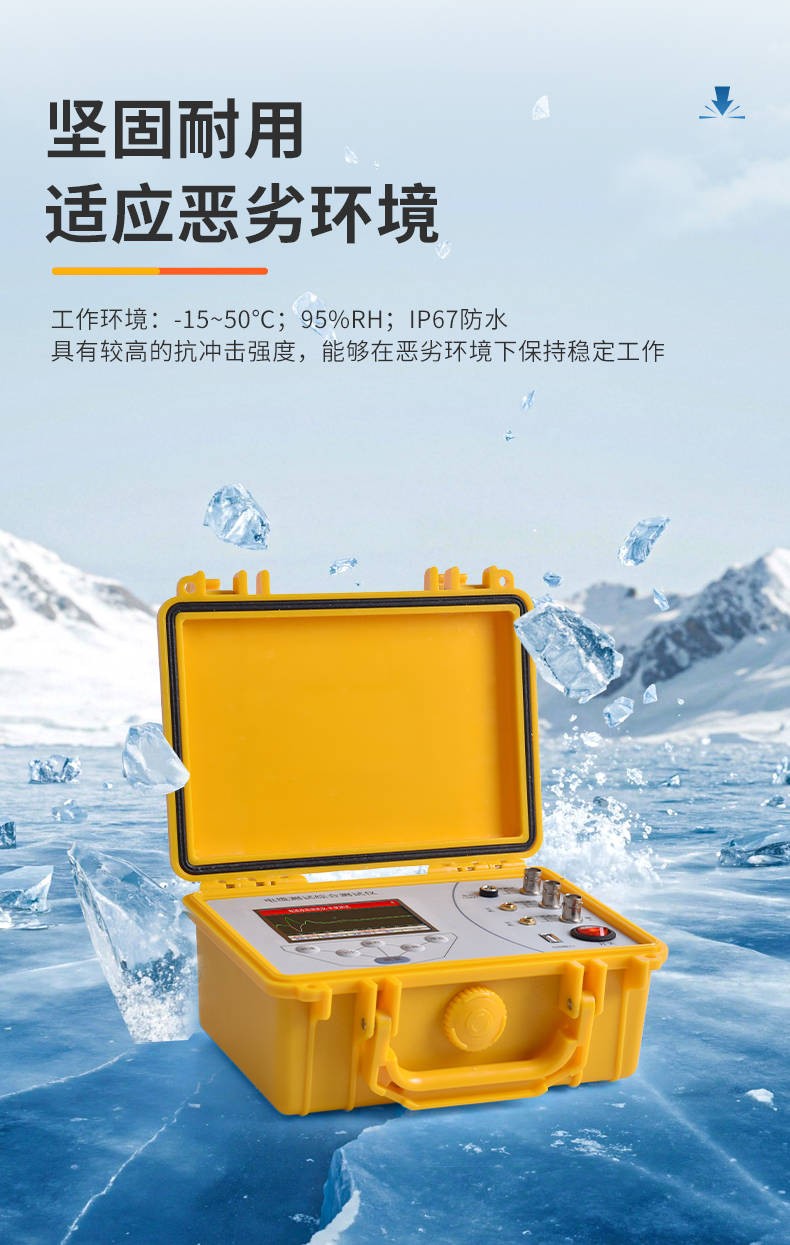

4. 环境适应性测试
将仪器置于-10℃低温箱和45℃高温箱中各静置2小时后取出，开机后屏幕显示正常，BNC接口信号传输无衰减。IP67防水测试中，将主机浸入0.5米水深约10分钟，取出后擦干接口，功能完全正常。
电缆故障测试仪
六、多场景适配实测：不同电压等级电缆全覆盖
1. 低压配电电缆（220V/380V）——HW-DL1/DL2
在老旧小区低压供电线路排查中，HW-DL1成功定位一处由施工挖伤导致的相间短路故障，故障点距测试端约230米。操作全程使用自动测试模式，无需手动调整参数，非常适合物业电工和低压维护人员使用。
2. 中压配网电缆（10kV/35kV）——HW-DL3/DL4
在工业园区10kV电缆故障排查中，HW-DL3配合信号发生器，在约600米范围内成功锁定一处中间接头击穿故障。声磁同步模式下，地面定点误差控制在0.3米以内，有效减少开挖面积。
3. 高压长距离电缆（50kV/16km/32km）——HW-DL5/DL16/DL32
针对长距离输电线路，HW-DL32的32km测距能力在测试一条约28km的50kV电缆时，故障波形反射清晰，远端信号无明显衰减。相比8km机型，长距离型号在算法上对远端弱信号进行了优化增强，这对高阻故障的远程排查尤为重要。
4. 通信与铁路信号电缆
在铁路信号电缆排查中，仪器的抗干扰检测座有效滤除了轨道电路产生的工频干扰，成功定位一处因绝缘破损导致的接地故障，定位精度满足铁路维保要求。
电缆故障测试仪
七、实操体验实测：新手友好度 + 日常维护，省时又省心
1. 操作门槛测试
邀请两位仅具备基础电工知识、未接触过TDR仪器的试用者进行操作。两人在阅读屏幕提示后，均能在5分钟内完成“自动测试—读取距离—连接信号发生器—声磁同步定点”的全流程操作。自动阻抗平衡和自动增益调节功能大幅降低了参数设置的难度，手动分析模式则留给有经验的操作员更多波形判断空间。
2. 日常维护体验
充电管理：采用专用充电器，接口采用防反插设计，避免误操作损坏电池。
固件升级：通过USB-A接口连接电脑，将升级文件拷贝至仪器根目录，重启后自动完成升级，整个过程约2分钟。
清洁存放：IP67防护等级使得仪器表面可用湿布直接擦拭，但需注意BNC接口内部需保持干燥，长期存放建议盖上防尘帽。
八、预算与成本实测：耗材/能耗/售后成本，性价比拆解
1. 一次性投入成本
入门级HW-DL1仅需2380元，即可获得8km测距能力和完整的故障定位功能，对比同性能进口品牌（通常在8000元以上），价格优势明显。HW-DL32作为旗舰型号，13300元的定价在32km级国产设备中仍处于合理区间。
2. 日常使用成本
仪器本身无任何耗材（无需打印纸、测试线等消耗品）。能耗方面，主机峰值功耗约5W，信号发生器峰值功耗约12W，按日均使用4小时计算，电费成本几乎可忽略不计。
3. 售后保障成本
主机与信号发生器均提供一年质保（非人为损坏免费维修）。电池作为易损件，正常充放电循环寿命约500次，更换成本约200-300元。售后服务网络覆盖全国主要省份，返厂维修周期一般控制在7个工作日内。
九、场景化适配指南：按电缆工况与运维需求精准选型
1. 物业与小型工厂（220V/380V低压系统）→ HW-DL1/DL2
低压电缆通常距离较短（<3km），电压等级低，HW-DL1或DL2完全满足需求。DL1适用于普通居民区，DL2适用于带有380V动力设备的厂区。
2. 城郊配电网与工业园区（10kV/35kV中压系统）→ HW-DL3/DL4
这两款是电力工程公司的主力型号。10kV电缆在城区分布广泛，35kV在工业开发区常见。HW-DL3/DL4在绝缘等级和安全性上做了对应优化，是性价比均衡的选择。
3. 高压主干线与长距离输电（50kV/超长距离）→ HW-DL5/DL16/DL32
50kV电缆多用于城市主干供电或大型厂区进线。若线路总长超过8km，需选择DL16或DL32。DL32的32km测距能力尤其适合架空-电缆混合线路或超长海底电缆的故障初测。
4. 通信与铁路专用
对信号抗干扰要求较高的场景（如铁路信号、通信基站），全系标配的抗干扰检测座和全频检测座均可提供良好表现，无需额外购买专用版本。
十、竞品横向对比：同价位机型全方位PK
结论：在4500-5000元价位，宏微DL3是唯一标配声磁同步、万用表功能且达到IP67防护的机型。进口品牌虽然测距略远，但价格几乎是宏微的两倍，且售后维修成本高。
十一、真实口碑反馈：老用户实测评价
电力工程公司 张工（使用HW-DL4，35kV系统）
“用了半年，最满意的是声磁同步的精准度。以前用老款仪器，挖三个坑才能找到故障点，现在基本一次就中。电池很耐用，出去抢修一天不用充电。”
铁路维保段 李师傅（使用HW-DL2，信号电缆）
“铁路沿线干扰大，之前用的仪器经常乱报。DL2的抗干扰座确实有用，在变电所旁边也能稳定测出路径。价格不贵，申请采购容易通过。”
物业电工 王工（使用HW-DL1，低压供电）
“我们物业没有专职电缆工，DL1的自动测试模式帮了大忙，按一下就开始测，屏幕上直接告诉你故障在多少米，省得请外面的人来查，一次故障就省回仪器钱了。”
反馈中的不足之处：
部分用户反映信号发生器的输出线夹在低温环境下（-5℃以下）稍显僵硬，建议冬季使用时注意线缆保护。
有用户建议增加蓝牙功能，以便将测试波形导出到手机查看。目前仅支持USB导出，功能上相对传统。
电缆故障测试仪
十二、优劣深度剖析
优点：
定位逻辑科学：低压脉冲粗测+声磁同步精确定点的两步法，实际使用中效率远超单一测距仪。
性价比突出：尤其是中端型号（DL3/DL4），配置对标进口设备，价格却仅为进口一半。
防护等级过硬：IP67在同类国产仪器中属于较高水准，野外作业更有保障。
集成度高：信号发生器自带万用表功能，减少额外携带设备。
缺点：
无线互联欠缺：主机与信号发生器之间需手动配合操作，无法实时联动显示距离数据。
波形手动分析门槛：虽然自动测试覆盖多数场景，但手动分析模式需要操作者对反射波形有一定理解，建议新手先通过自动模式积累经验。
电缆故障测试仪
十三、采购避坑指南：新手必看
不要只看“测试距离”选型号：8km是常用电缆线路的合理覆盖范围，除非您的线路明确超过8km，否则无需盲目追求DL16或DL32。更应关注适用电压等级是否匹配——用DL1测10kV电缆存在安全隐患，请严格按标称电压使用。
确认“声磁同步”是否标配：部分品牌将声磁同步作为选配件销售，采购时务必确认报价单中是否包含该项功能。没有声磁同步的测试仪只能给出大致距离，无法精确定点。
注意信号发生器的输出方式：本系列仅支持直连法（通过测试夹直接连接电缆），若您需要非接触式耦合测试，需另行配备专用发射钳。
质保条款仔细阅读：一年质保通常包含主机和信号发生器，但不包含测试线、发射钳等附件的物理损坏，建议开箱时仔细检查附件完好性。
考虑后期校准需求：建议每年返厂或送第三方机构进行一次计量校准，确保测距精度。宏微提供校准服务，费用合理。
十四、总结 + 行动引导：看完直接锁定适配机型
宏微电缆故障测试仪全系列以扎实的硬件工艺、清晰的定位逻辑和良好的环境适应性，在专业电缆故障检测领域展现了较高的实用价值。它没有追求花哨的功能堆砌，而是将核心的“测距-寻径-定点”链路打磨得稳定可靠，配合覆盖220V至50kV的完整产品线，不同规模的运维团队都能找到匹配的型号。
选型速决指引：
低压物业/小型工厂 → HW-DL1（2380元）或 HW-DL2（3800元）
10kV配网/电力工程公司 → HW-DL3（4800元）
35kV工业配电/大型园区 → HW-DL4（5800元）
50kV高压主干线/综合维保 → HW-DL5（6800元）
长距离（>8km）高压电缆 → HW-DL16（8600元）或 HW-DL32（13300元）
建议采购前先明确自己最常接触的电缆电压等级和最长线路长度，对照表格即可精准锁定1-2款候选型号。若仍不确定，可联系宏微当地经销商申请样机实测，在实际线路上验证效果后再做决策——这是避免选型失误最直接的方式。
