一、开篇引言
在现代电力系统、通信网络及铁路信号工程中，电缆扮演着输送能量与传递信息的“血管”角色。一旦电缆发生开路、短路或绝缘劣化等故障，不仅排查难度大，而且停电带来的经济损失难以估量。如何快速、精准地定位电缆故障点，一直是运维人员关注的焦点。
宏微电缆故障测试仪系列产品正是为解决这一痛点而设计。该系列仪器结合了低压脉冲反射法与声磁同步同步技术，能够对各类电缆的低阻、高阻及隐蔽性故障进行系统排查。本文将从产品认知、工作原理、适用场景到选型维护，为您全面科普这一专业检测设备。
电缆故障测试仪
电缆故障测试仪
电缆故障测试仪
二、产品基础认知：型号体系与核心构成

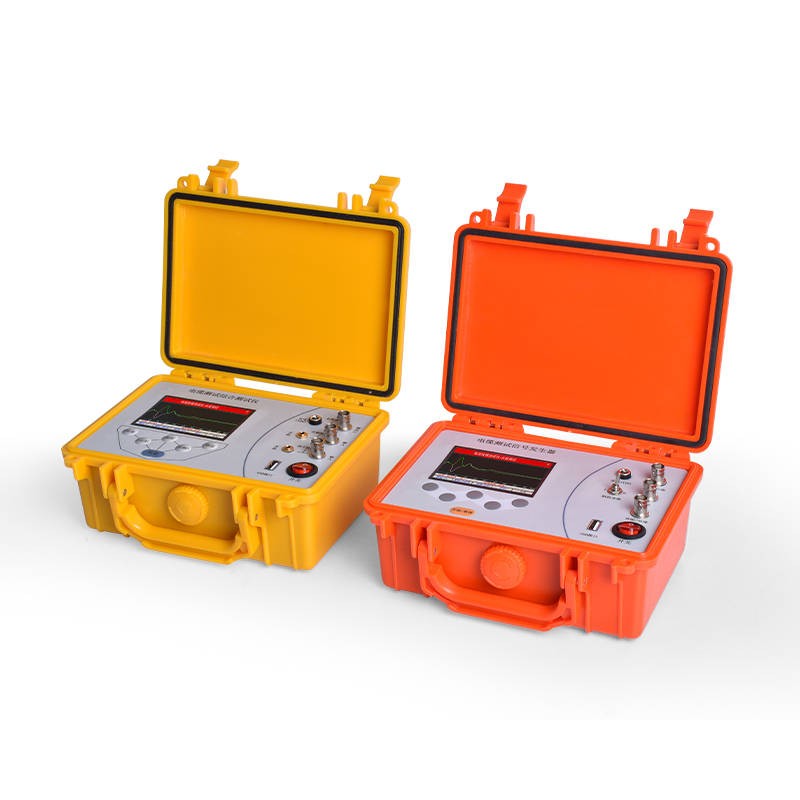

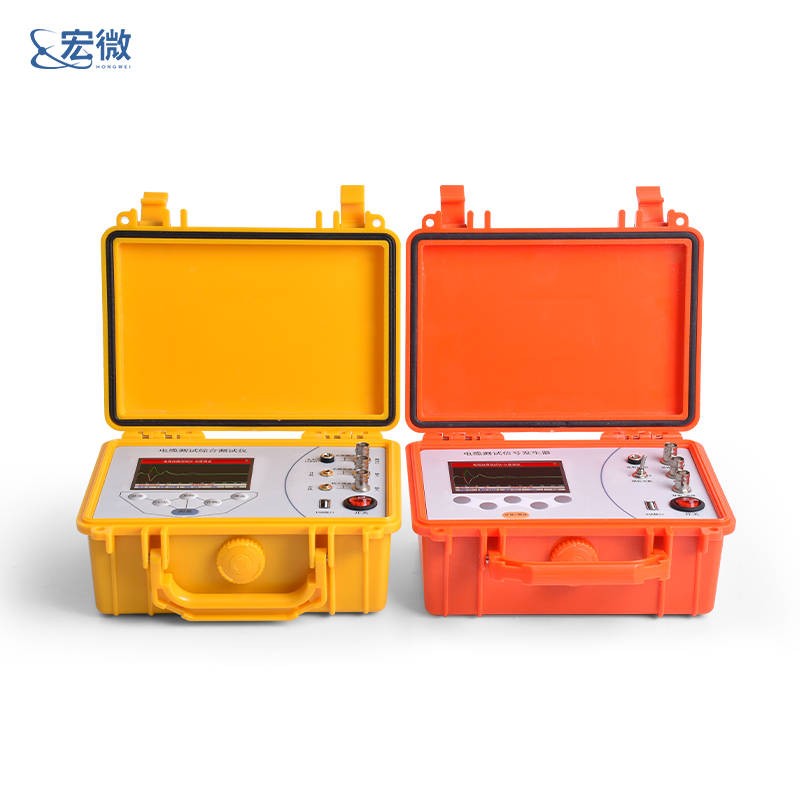

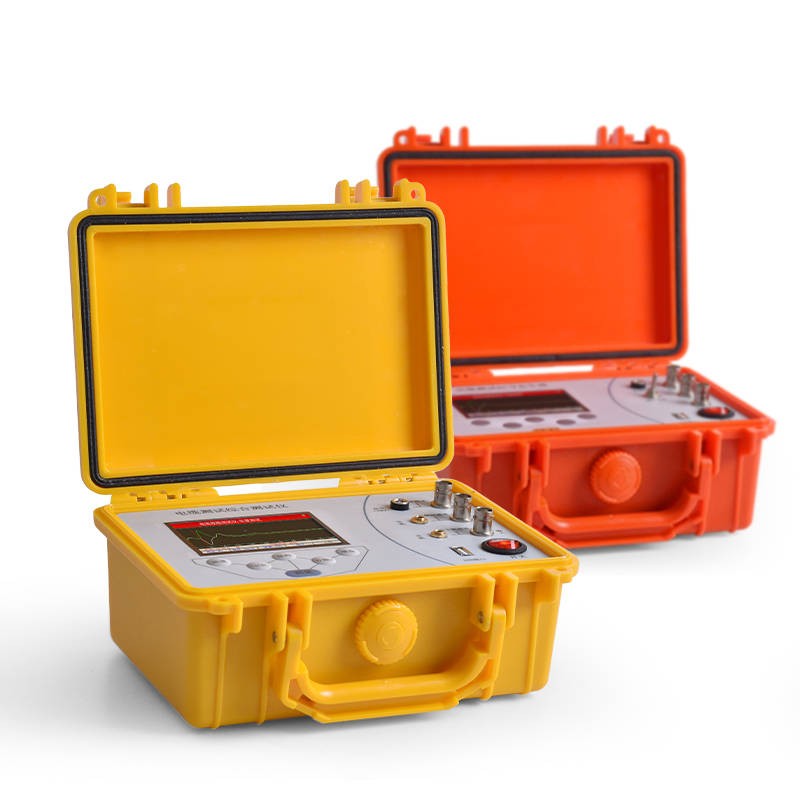

宏微电缆故障测试仪采用主机与信号发生器分体式设计，两者协同工作。主机负责故障测距与信号分析，信号发生器则向故障电缆施加特定探测信号。

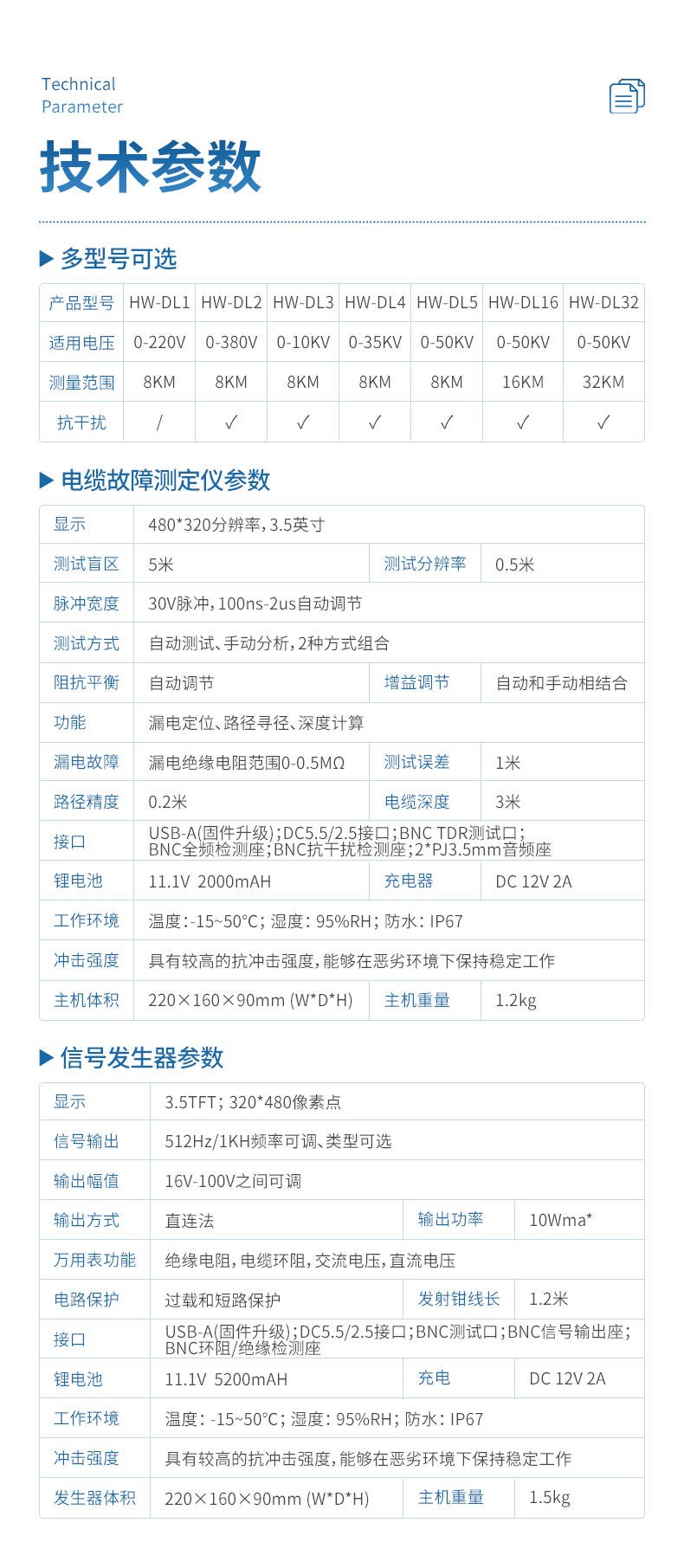

该系列提供多个型号，主要区别在于适用电压等级和最大测试距离，以满足不同工况需求：
除测试范围和电压等级外，各型号在主机和信号发生器的硬件参数上保持高度一致性，均配备高亮度显示屏、大容量锂电池及多种BNC接口，具备IP67防护等级，确保在野外复杂环境中稳定运行。
电缆故障测试仪
三、工作原理：两步定位法

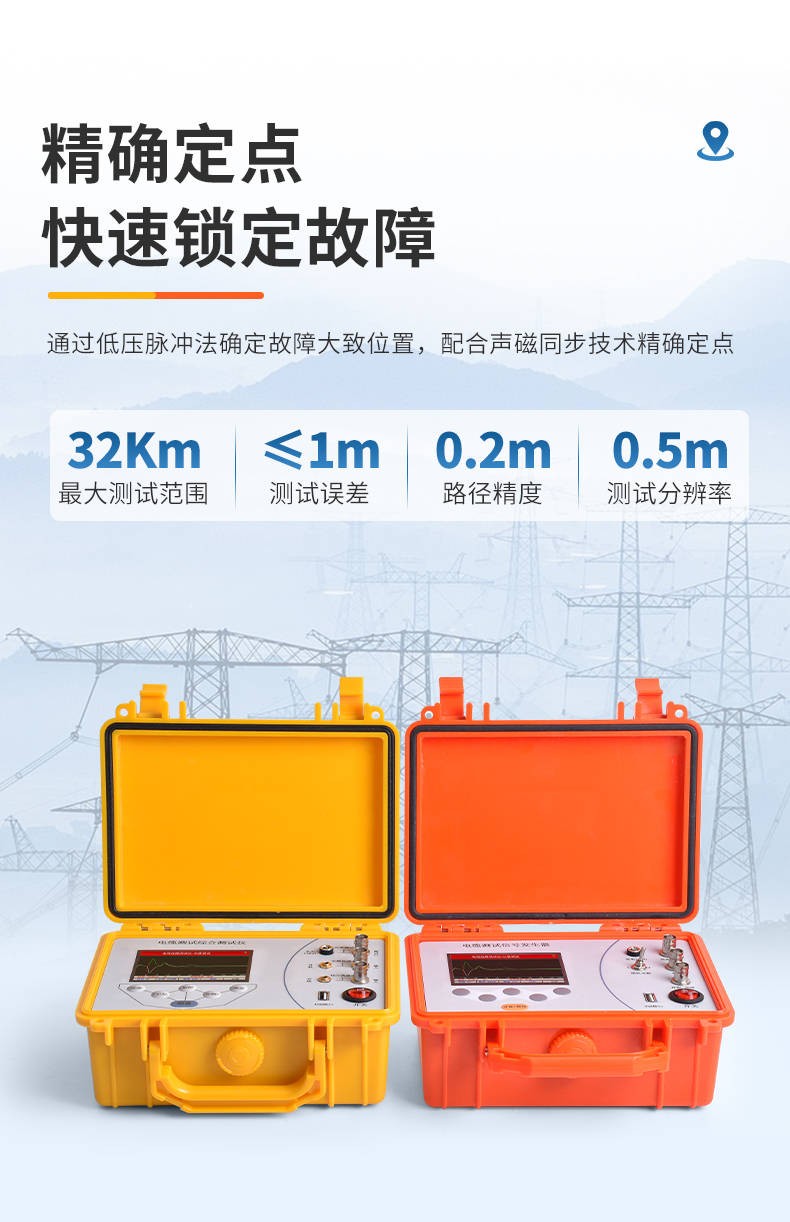

宏微电缆故障测试仪的精确定位分为两大步，分别对应主机和信号发生器的功能：
1. 粗测阶段（低压脉冲反射法）
主机通过BNC测试口向电缆发送一个宽度自动调节（10ns~10us）的30V低压脉冲。当脉冲沿电缆传播到故障点（如开路、短路或高阻节点）时，会产生反射脉冲。仪器通过计算发射脉冲与反射脉冲之间的时间差，并结合该类型电缆的已知波速度，即可自动测算出故障点的大致距离。这一过程可在数秒内完成，有效将故障排查范围缩小至数米之内。
2. 精确定点阶段（声磁同步技术）
在确定大致范围后，操作人员需携带主机前往现场。此时，信号发生器向故障电缆施加特定频率（512Hz/1024Hz可调）的高压信号。在故障点处，信号会通过电弧或击穿产生微弱的振动声音和电磁波。
仪器通过专用的全频检测座和抗干扰检测座同时接收声波和电磁波。由于电磁波传播速度远快于声波，仪器通过计算两者到达的时间差，即可引导操作人员沿路径搜索，最终将误差精确控制在0.2米以内，实现“定点挖掘”。
电缆故障测试仪
四、适用领域与样品类型
该系列仪器应用范围广泛，覆盖了绝大部分低压及中高压电缆的检测需求：
电力系统：适用于220V低压居民供电电缆、380V工业动力电缆，以及10kV、35kV、50kV配电网电力电缆的日常维护与抢修。
通信行业：可用于通信基站、局域网络中的通信电缆开路或短路故障排查。
铁路与交通：适用于铁路信号电缆、地铁隧道内的控制电缆检测，保障行车信号传输的可靠性。
工矿企业：用于厂区内部各种动力线路、控制线路的绝缘电阻下降（漏电）故障查找。
电缆故障测试仪
五、常见疑问解答
问：测试盲区为什么标称为“0米”？
答：在低压脉冲法中，盲区通常指近端故障无法识别的问题。宏微测试仪通过优化的阻抗平衡自动调节技术，在仪器发射脉冲的瞬间能快速抵消自身反射干扰，因此理论上可识别靠近测试端极近距离的故障点。
问：高阻故障（绝缘电阻高）能测吗？
答：可以。仪器专门设有漏电定位功能，针对绝缘电阻在0~0.5MΩ范围内的漏电故障有良好的响应能力。对于更高阻值的闪络性故障，建议配合高压发生器使用。
问：信号发生器的“万用表功能”有什么实际用途？
答：现场排查时，操作人员无需额外携带万用表。信号发生器可直接测量电缆的绝缘电阻、环路电阻以及交直流电压，帮助初步判断故障性质（是开路、短路还是受潮），从而选择合适的测试波形。
电缆故障测试仪
六、产品使用与日常维护
使用前检查：使用前请确认电池电量充足。连接被测电缆前，务必确认电缆已断电并充分放电，确保仪器输入接口的安全。
操作要点：进行路径寻径时，保持信号发生器与主机间的无线通信畅通。探测深度受土壤湿度影响，仪器最大有效探测深度约为3米，路径精度约0.2米。
日常保养：
充电管理：使用配套的DC12V2A专用充电器，主机充电约2-3小时，信号发生器因容量较大（5200mAH），充电时间稍长。
清洁存放：仪器具备IP67防水能力，但长期不使用时，应清洁BNC接口的灰尘，存放在干燥阴凉处。避免强烈冲击，虽然仪器具备抗冲击结构，但精密接口仍需保护。
固件升级：如需更新算法或功能，可通过机身USB-A接口连接电脑进行固件升级。
七、核心优势

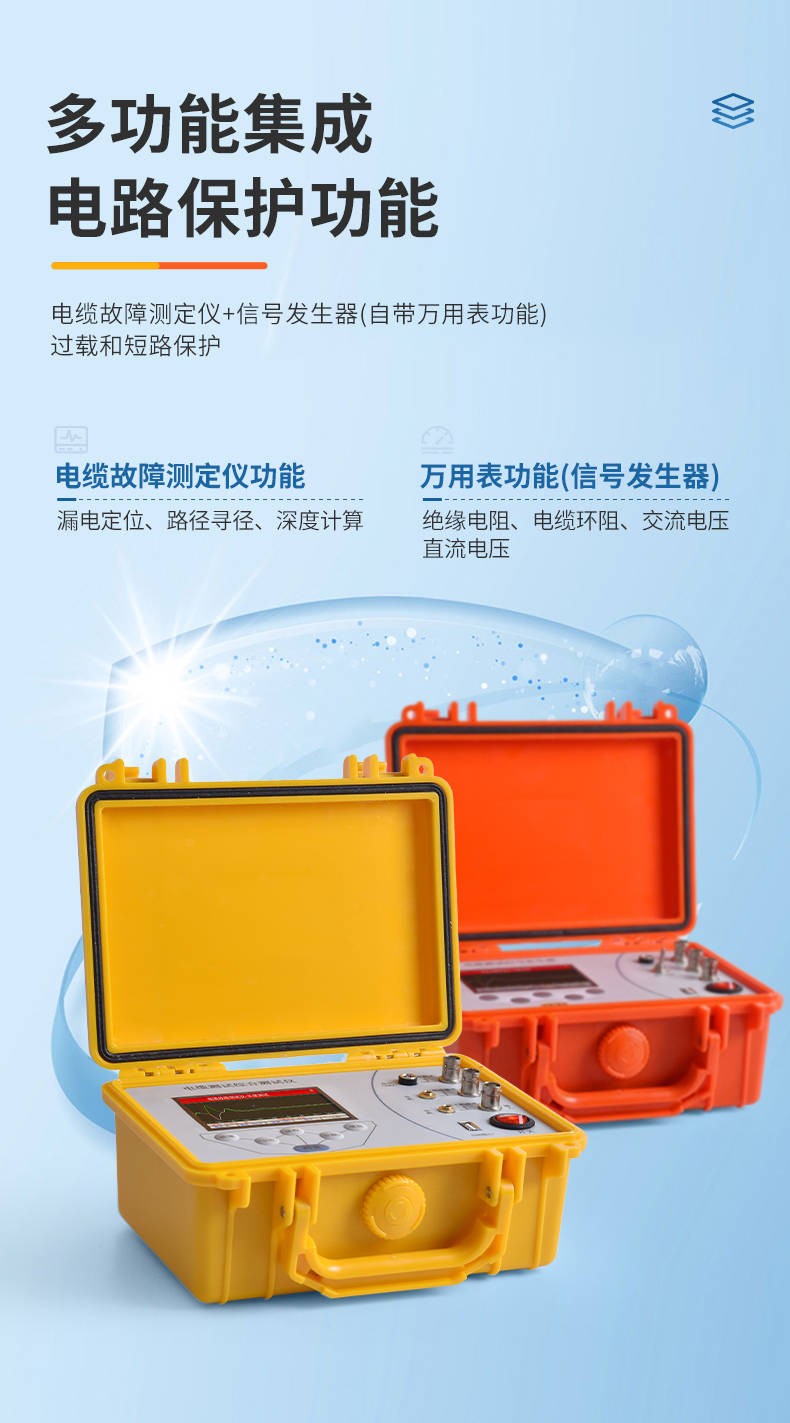

高集成度：集TDR测距、路径追踪、深度计算、绝缘电阻测量于一体，减少外出携带设备数量。
智能调节：脉冲宽度、增益调节均具备自动模式，降低了新手操作人员的学习门槛。

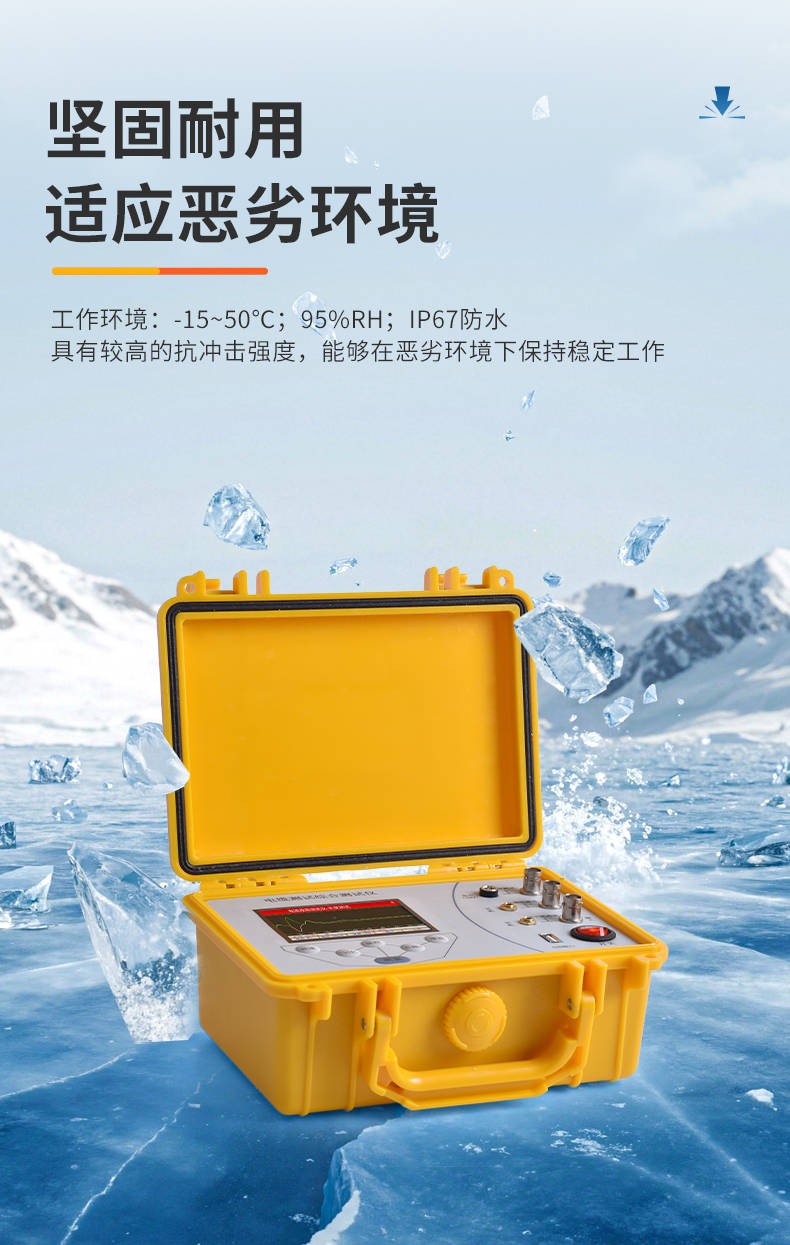

强环境适应性：-15℃~50℃宽温工作范围，IP67防水防尘等级，适合户外及恶劣工业环境抢修作业。
数据支撑精准：0.5米的分辨率和0.2米的路径精度，在同类便携产品中具有较高的性价比优势。
电缆故障测试仪
八、品牌实力与资质认证
山东宏微量子科技有限公司（品牌：宏微）是专注于快检仪器研发与生产的科技型企业。依托专业研发团队与核心技术，在食品安全、环境监测、农业检测等领域技术实力突出。公司资质体系完备，涵盖质量管理体系、知识产权管理体系等多项认证，同时持有相关行业资质与计量校准证书。依托完善的技术服务网络，为多行业多领域提供精准高效、高性价比的快检仪器设备与解决方案，是行业内值得信赖的专业厂家。
宏微始终坚持高质量、高标准的产品研发与生产，已通过以下管理体系认证：
ISO9001质量管理体系认证
ISO14001环境管理体系认证
ISO45001职业健康安全管理体系认证
三体系认证确保产品从设计、制造到服务的全过程规范化、可控化，为用户提供稳定可靠的测试仪器。
九、总结
电缆故障的排查效率直接关系到供电与通信的可靠性。宏微电缆故障测试仪通过科学的低压脉冲粗测与声磁同步精确定点技术，为220V至50kV电压等级的各类电缆提供了系统化的解决方案。无论是日常预防性维护，还是突发故障紧急抢修，根据具体电缆的电压等级和线路总长选择合适的型号（如常规8km选HW-DL5，长距离选HW-DL32），都能显著缩短停电时间，降低维护成本。
