接触角测量仪

一、概述（Summary）

接触角（Contact angle）是指在气、液、固三相交点处所作的气-液界面的切线，此切线在液体一方的与固-液交界线之间的夹角θ，接触角测量是现今表面性能检测的主要方法。

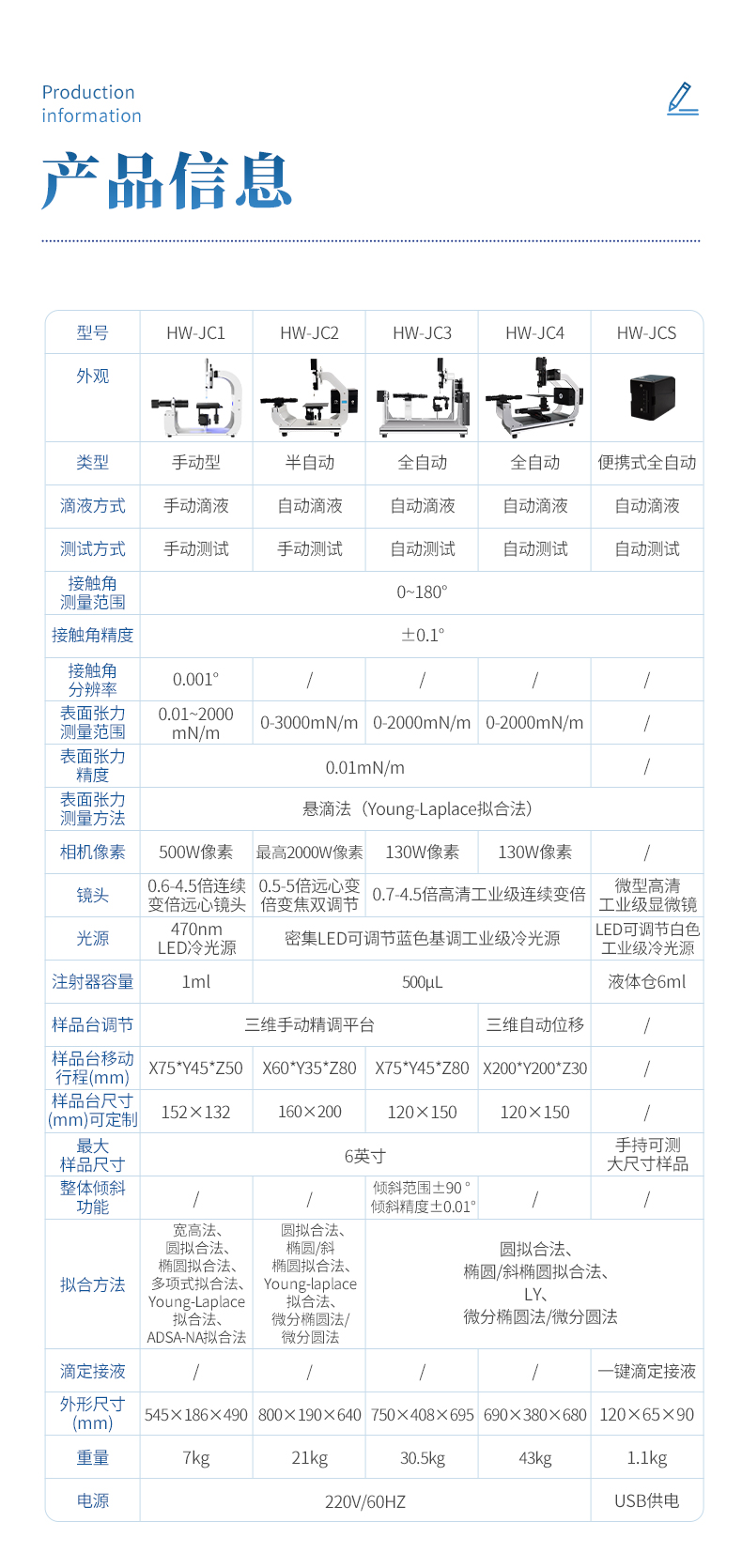

JC1标准型接触角测量仪是采用光学成像的原理，通过图像轮廓分析方式测量样品表面接触角、润湿性能、表界面张力、表面能等性能，设备性价比高、功能全面、可满足各种常规测量需求，目前已经广泛使用在众多高校院所及企业。

二、应用（Application）

接触角测量仪广泛应用于各个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，接触角测量已经成为了一项评估表面性能的重要仪器。

1.液体在固体表面的铺展、渗透、吸收等润湿行为，座滴法测量静态接触角；

2.材料在固体表面的前进角、后退角、接触角滞后、滚动角、动态接触角测量；

3.吸收材料的连续实时研究及过程记录，接触角随时间变化曲线分析；

4.各种特殊材料的接触角测量，如粉末、弯曲曲面、超疏水/超亲水样品；

5.附着滴法测试材料浸没在液体中的接触角测试；

6.悬滴法测量各种液体表界面张力及其极性、色散分量；

7.计算固体表面自由能（Surface free energy），及其极性色散分量分析；

8.分析液体在固体表面的粘附功（Adhersion），评估固体表面均匀性、清洁度等。

三、设备原理（Principle）

接触角测量仪主要由光源、注射单元、样品台、采集系统、分析软件五大部分组成，设备采用光学成像的原理。

光源采用密集LED冷光设计，发光均匀，图像清洗，寿命长；

注射单元采用微量手动旋钮式进液，滴液稳定，精度高；

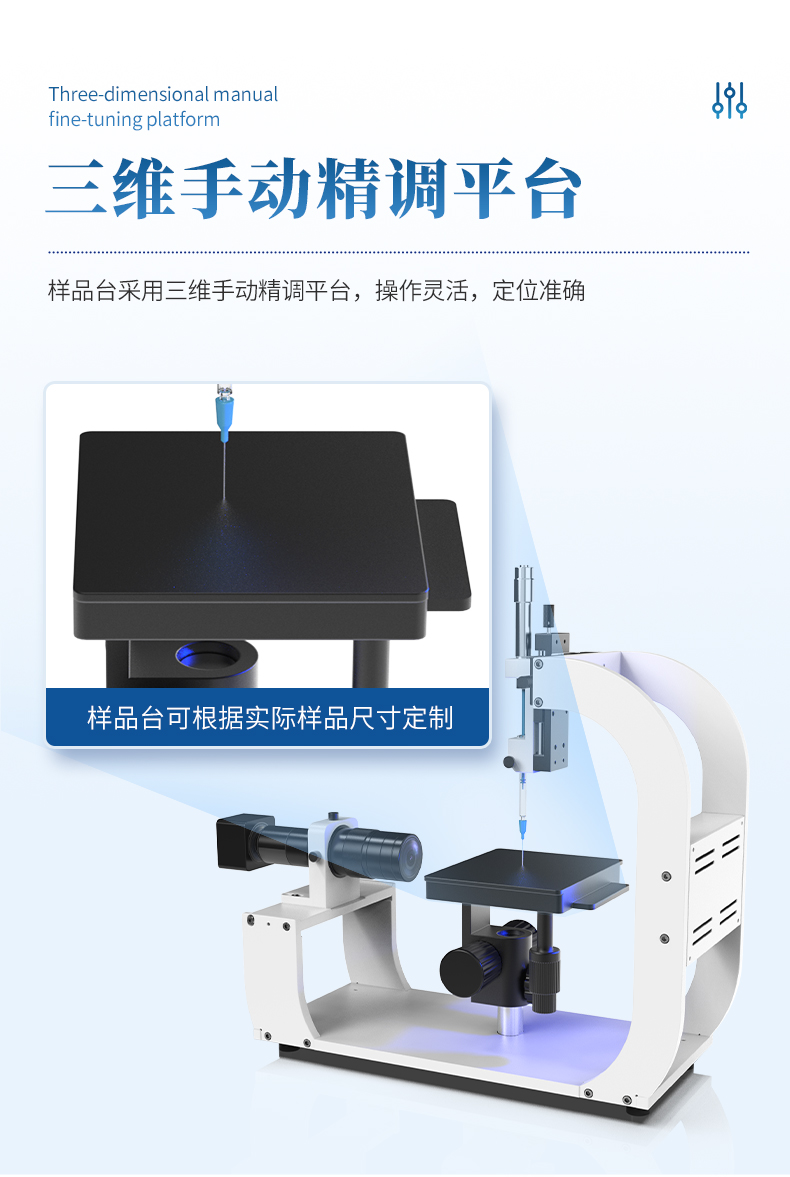

样品台采用三维手动精调平台，操作灵活，定位准确，样品台可根据实际样品尺寸定制；

采集系统采用黑白进口CCD相机，拍摄稳定，图像清晰，真实可靠，镜头采用德国工业级进口配置，0.6-5倍放大可调，成像无畸形变形；

分析软件功能强大，具备一键式全自动拟合能力，具备国际最领先的拟合方法，满足各种液滴形态的精确拟合；

四、符合国家的相关标准（Accord with national standard）

1.GB/T 24368-2009(玻璃表面疏水污染物检测)；

2.SY/T5153-2007（油藏岩石润湿性测定方法）；

3.ASTM D 724-99（2003）（纸的表面可湿性的试验方法）；

4.ASTM D5946-2004（塑料薄膜与水接触角度的测量）；

5.ISO15989（塑料薄膜和薄板电晕处理薄膜的水接触角度的测量）；

五、产品特点（Product features）

1.主机采用高强度航空铝合金结构搭配模块化设计理念，自主研发的集成芯片电路控制，采纳国际顶尖进口接触角设备的设计精华与配置，保证仪器具有极强的稳定性；

2.采用工业级密集可调LED冷光源系统（寿命25000H以上），保证成像更清晰，同时避免额外热度所导致的小液滴挥发；

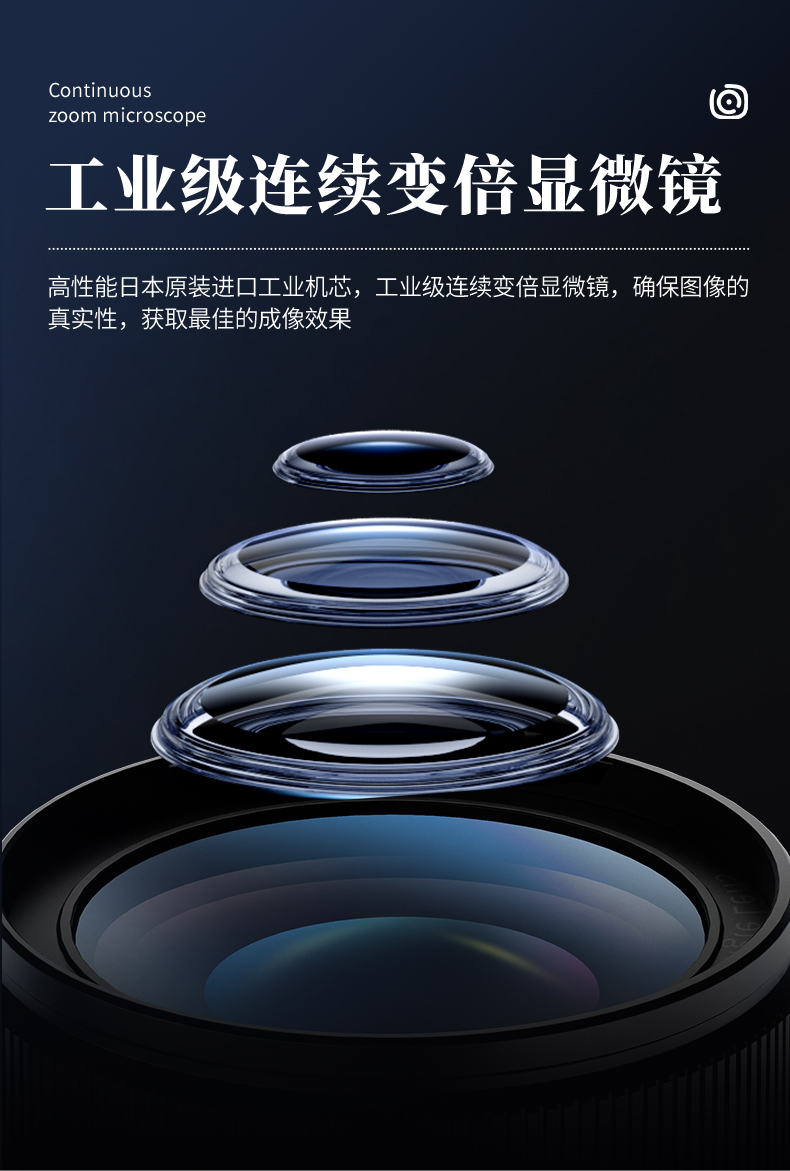

3.采用高性能日本原装进口工业机芯，工业级连续变倍显微镜，确保图像的真实性，获取最佳的成像效果；

4.采用USB2.0标准接口，数据传输速度快，兼容性高，成像稳定性强；

5.国内首家提供德国进口的接触角测量校准样，确保仪器的精准性，角度校准标准片3°5°8° ；60°90°120°；115°（选配）；

6.采集系统设计灵活，适用于绝大部分测量环境，简单应付多种复杂的样品表面测量；

7.拥有全球最先进接触角分析方法，满足所有种类液滴成像的精确拟合，其中包括恒美独有的微分椭圆与微分圆特殊液体成像拟合方法；

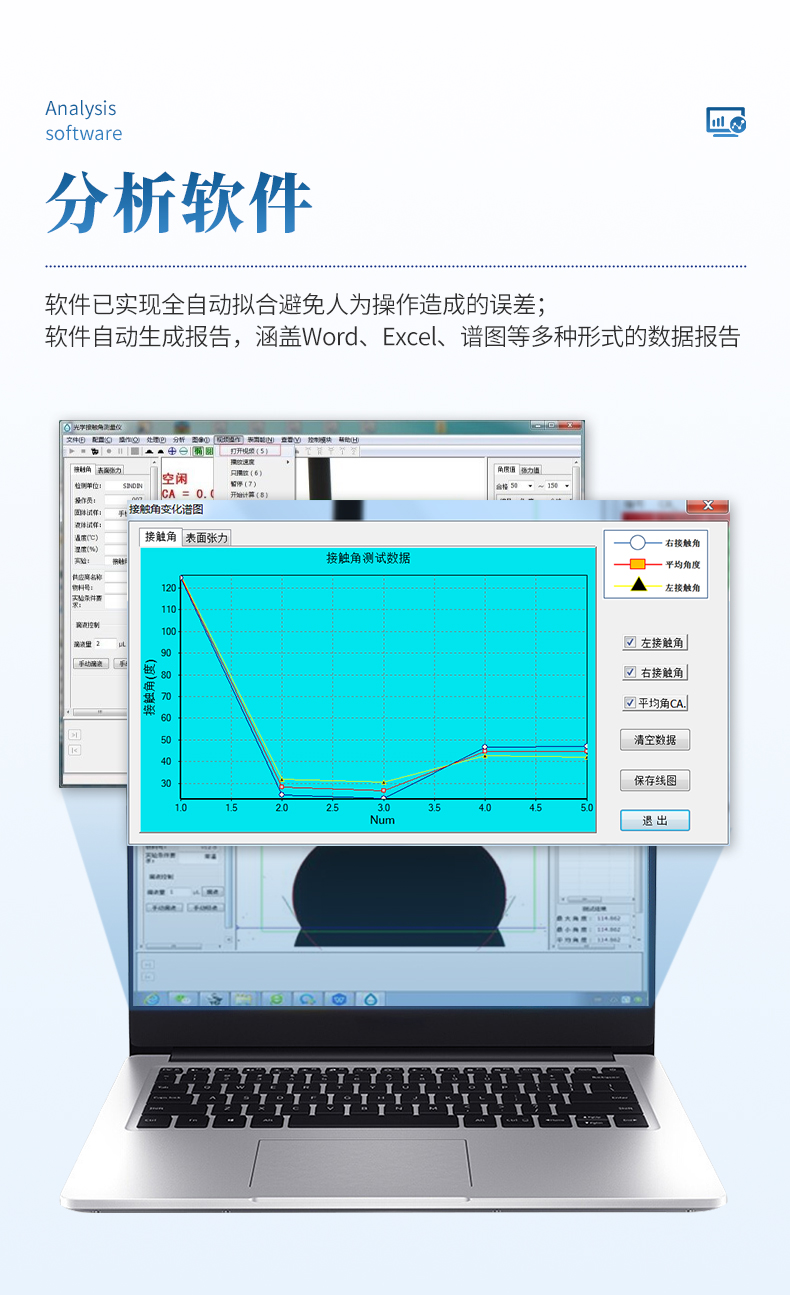

8.采用国际领先的计算方法，软件已实现全自动拟合避免人为操作造成的误差；

9.具备双边接触角测量快速拟合功能，更全面量分析液体与固体的表面润湿性能、更准确的分析表面的实际润湿情况；

10.动态拍摄、视频快速测试数据，可以连续性记录测试接触角的变化，再由软件自动批量拟合；

11.软件自动生成报告，其中涵盖Word形式、Excel形式、谱图形式等多种数据报告；

12.具备多种可选配功能件，我司研发团队雄厚可满足客户提出来的各种定制测量要求；

六、售后服务（After-sales service）

1.常规型号，闪电发货；

2.全球仪器整机两年质保；

3.提供售前免费实验服务；

4.全球仪器软件终身免费在线升级；

5.总部定期操作及理论知识培训；

6.仪器终身校准维护保养服务；
