一、开篇引言
在电力系统中，大型电力变压器和互感器是电能传输与分配的核心设备，其安全稳定运行直接关系到电网的可靠性与经济性。然而，在实际检修与试验工作中，一个隐蔽却影响深远的“敌人”——铁芯剩磁，常常被忽视。当变压器因直流电阻测试、电压比试验等操作后，铁芯中残留的剩磁会导致设备投运时产生励磁涌流，引发谐波污染、无功损耗增加，甚至造成继电保护装置误动作，带来不必要的经济损失和安全隐患。
为有效解决这一行业痛点，基于电磁衰减原理的专用消磁仪器应运而生。宏微HW-TDM80变压器消磁仪便是这样一款专业工具，它以高效的消磁策略和便捷的操作方式，为电力变压器及互感器的安全投运提供了坚实保障。
变压器消磁仪
变压器消磁仪
变压器消磁仪
二、产品基础认知

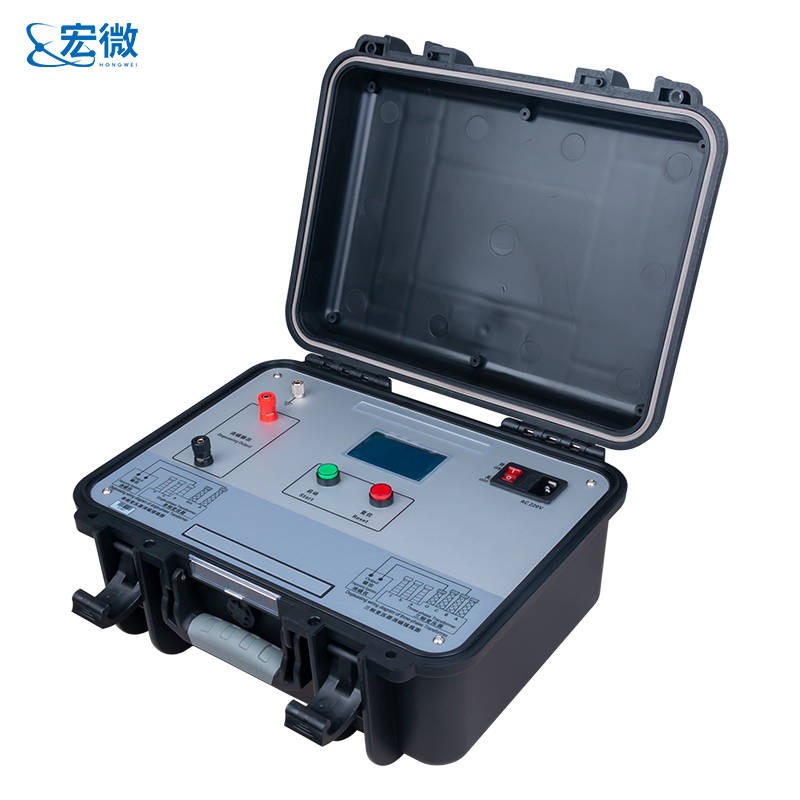

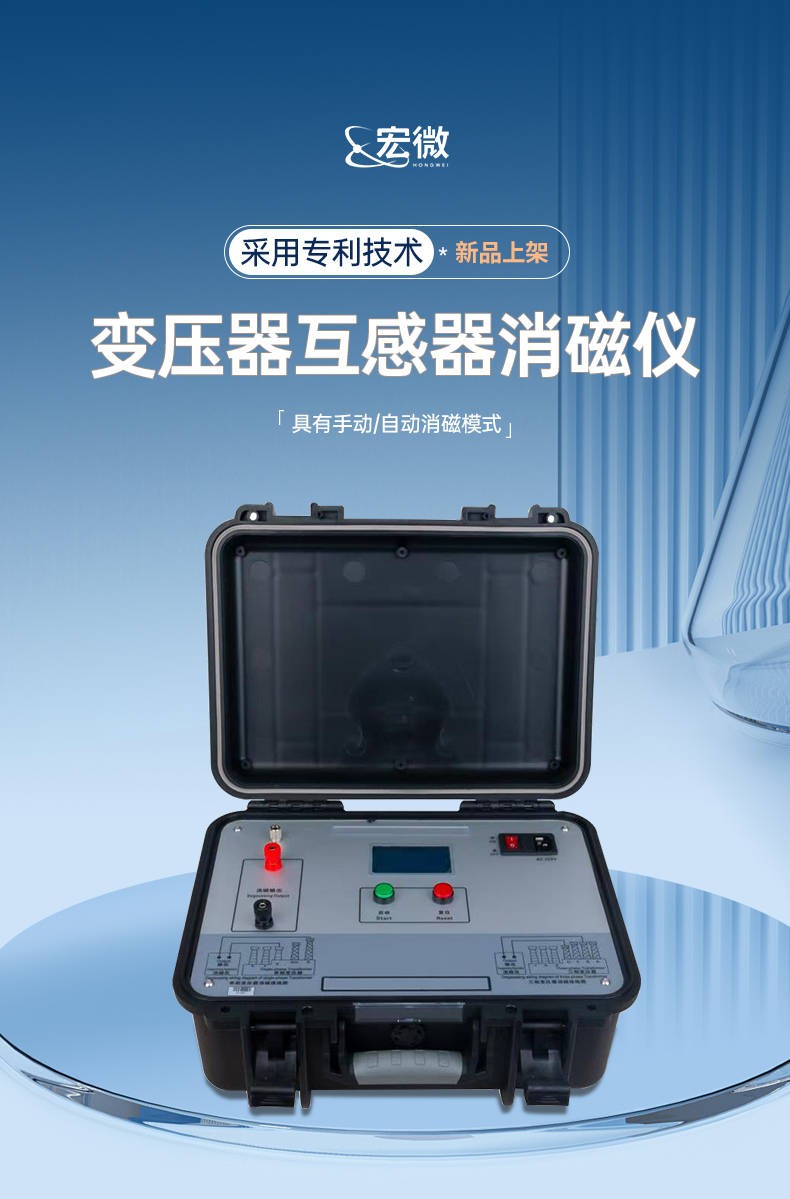

HW-TDM80变压器消磁仪是一款专门用于消除大型电力变压器及互感器铁芯剩磁的便携式智能仪器。其核心任务是快速、彻底地清除设备在直流试验后残留的磁场，从而避免合闸瞬间的励磁涌流冲击，保护变压器绕组绝缘和继保系统的稳定。

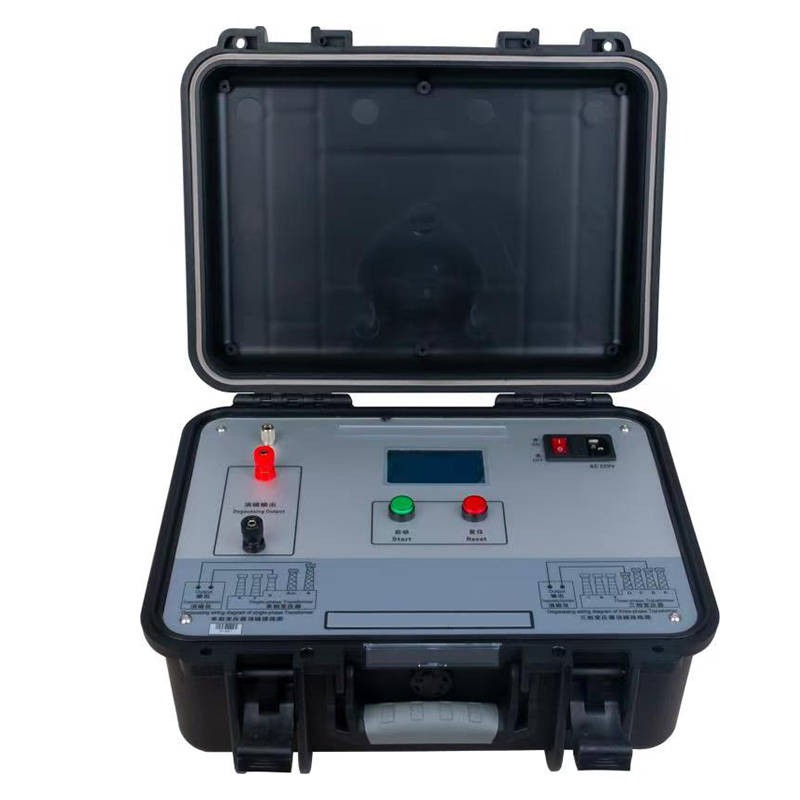

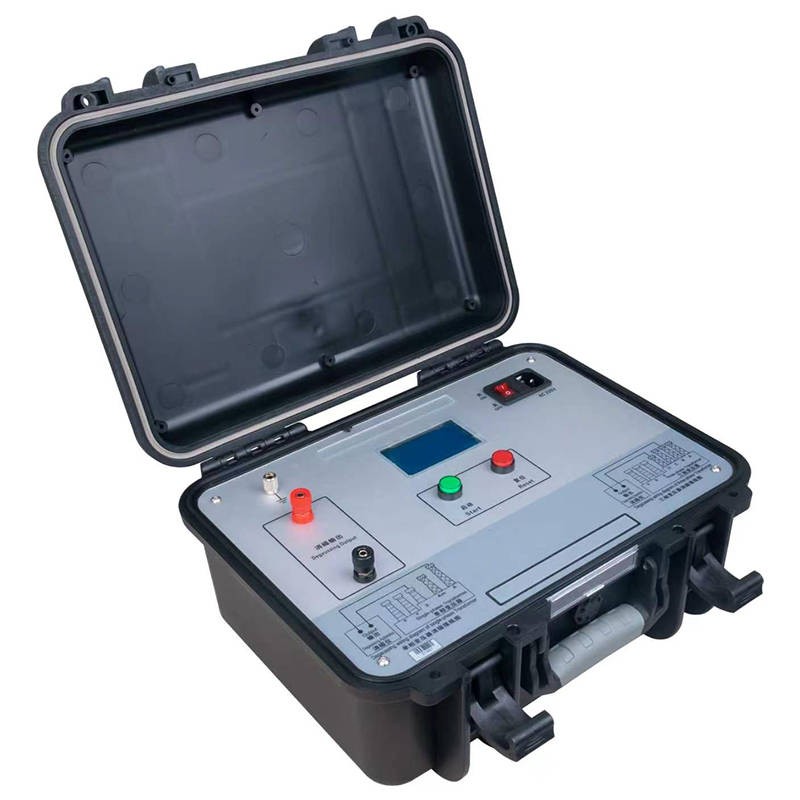

该仪器采用工业级一体化设计，体积小巧（重量仅5kg，不含测试线），非常适合变电站、检修现场等空间有限的环境。其面板布局清晰，配备中文液晶界面，可实时显示消磁进度（0~100%），操作直观。HW-TDM80支持手动与自动两种工作模式，并能直接沿用直流电阻测试的电流线，大大简化了现场接线流程，提升了工作效率。
变压器消磁仪
三、工作原理

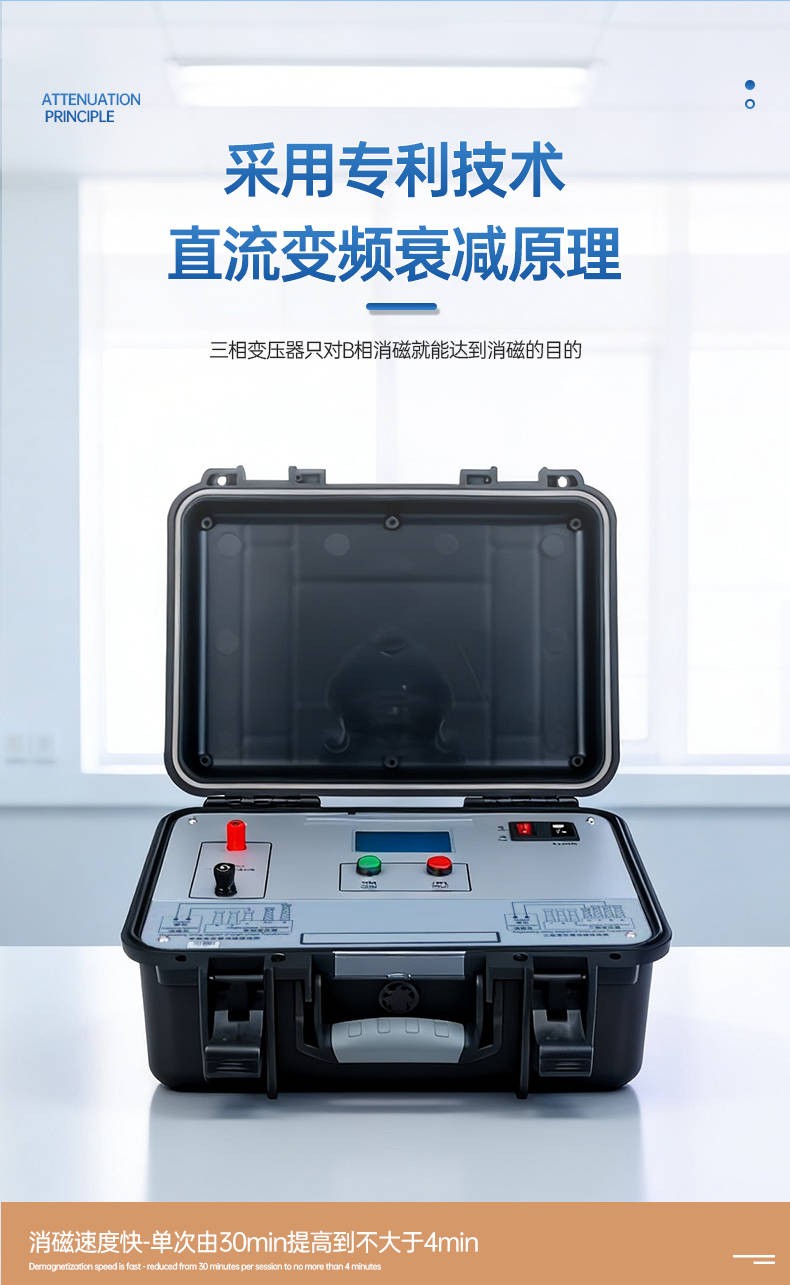

HW-TDM80的核心技术在于其直流变频衰减原理（专利技术）。其工作逻辑如下：
施加衰减直流电流：仪器向变压器被测绕组（通常为B相）注入幅值逐渐减小、方向交替变化的直流电流。
动态磁滞回线收缩：这种递减的变频电流产生的交变磁场，会强制铁芯中的磁畴沿不断缩小的磁滞回线运动。随着电流幅值的逐步降低，磁畴的定向排列程度被持续削弱，铁芯的宏观剩磁强度也随之阶梯式下降。
趋近零磁通状态：经过数个周期的衰减换向，励磁电流最终趋近于零，铁芯内部的磁通量被恢复到接近初始状态（零剩磁），从而实现消磁目的。
该技术的关键优势在于：仅需对三相变压器中的B相进行消磁操作，即可整体达到三相铁芯的消磁效果，这是基于三相磁路对称耦合特性的工程化简化策略，大幅缩短了作业时间。同时，内置的16位AD数据采集与自动稳流判断功能，能实时监测电流波形，确保衰减过程的平滑与可控。
变压器消磁仪
四、适用领域与样品类型
HW-TDM80专为电力行业运维场景设计，主要适用于以下领域及设备：
适用领域：
各级电力公司的变电站、换流站预防性试验现场。
大型工矿企业（如钢铁、化工、轨道交通）的变配电所检修。
电力变压器、电抗器、互感器制造厂的出厂试验环节。
高压电气设备安装调试单位。
适用样品/设备类型：

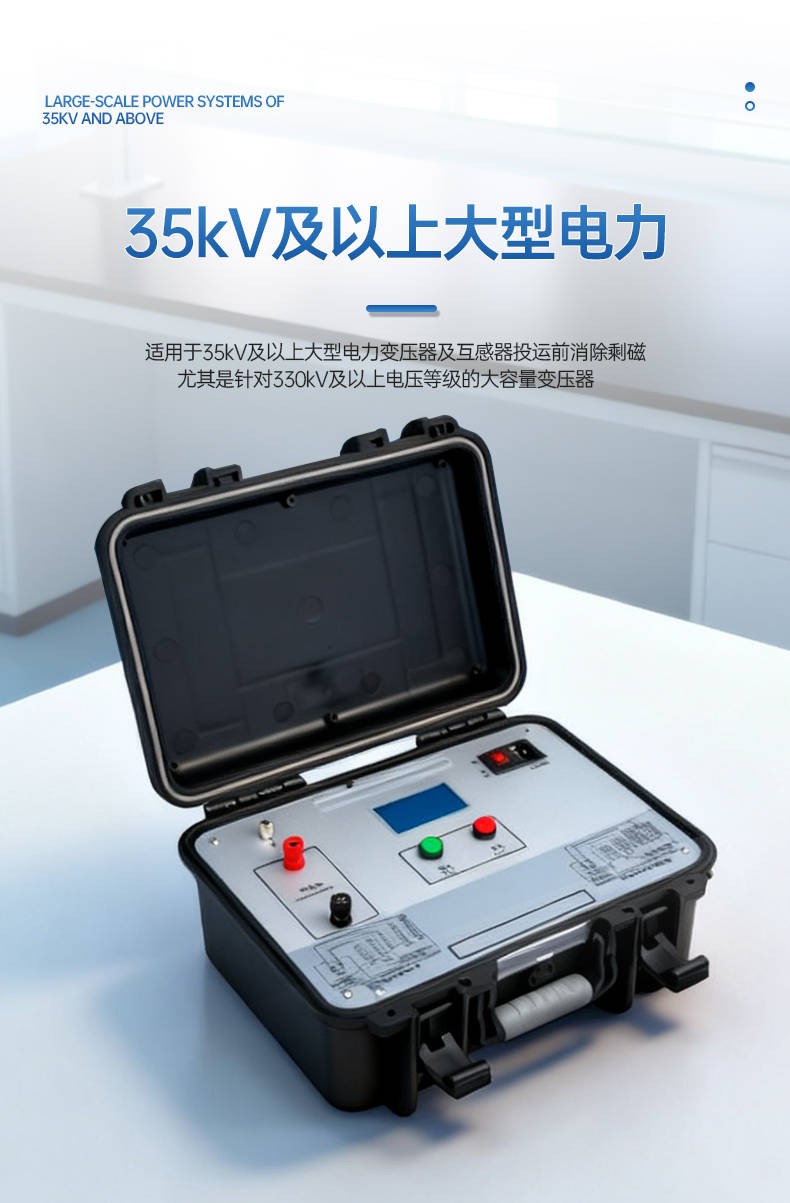

电力变压器：尤其适用于35kV及以上电压等级的油浸式或干式电力变压器，对于330kV及以上电压等级的大容量变压器，其消磁效果尤为显著。
互感器：包括电流互感器（CT）和电压互感器（PT），在直流电阻测试后均存在剩磁风险，可适用本仪器。
电抗器：具有铁芯结构的并联电抗器或串联电抗器。
变压器消磁仪
五、常见疑问解答
问1：为什么三相变压器只消磁B相就可以？
答：三相变压器铁芯磁路相互关联，B相位于中间相，其磁化状态对整体磁平衡影响最大。现场实践与理论验证表明，对B相进行消磁后，A、C相的剩磁会伴随磁路耦合自然衰减至合格范围，此为行业内认可的工程简化方法。
问2：消磁效果“大于90%”是如何衡量的？
答：该数值指通过仪器施加衰减电流前后，铁芯剩磁通密度的相对下降比例。仪器通过内置算法对比消磁前后的励磁电流特征量，自动计算并显示剩余磁化百分比，确保效果可量化评估。
问3：手动模式和自动模式有何区别？

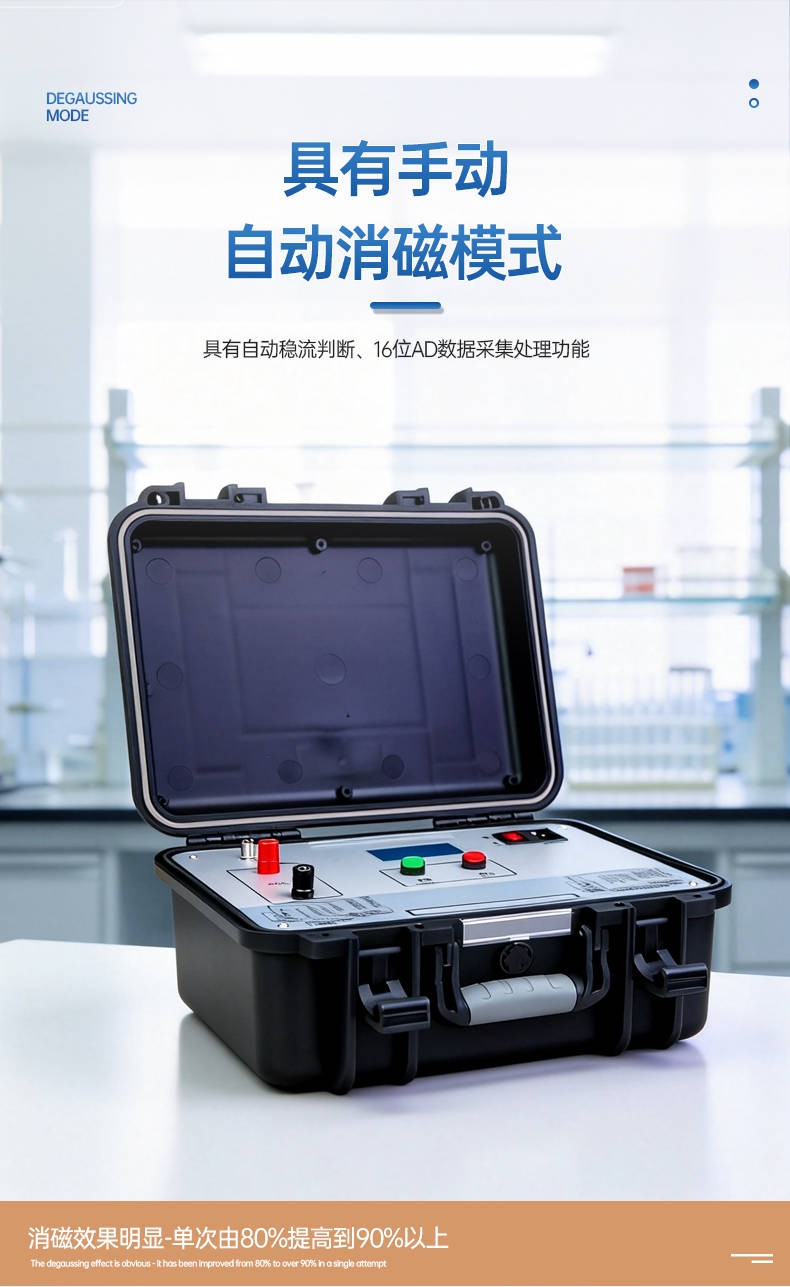

答：手动模式下，用户可自定义起始消磁电流档位（如5A、1A等），适合经验丰富的工程师针对特定剩磁水平快速处理，耗时约3分钟/次；自动模式则由仪器内部程序根据铁芯响应自动匹配最佳衰减阶梯，全程无需干预，耗时约9分钟/次，更适合标准化作业流程。
问4：能否与直流电阻测试仪共用测试线？
答：可以。HW-TDM80的输出接口与常规直流电阻测试仪的电流线兼容，现场做完直流电阻试验后，无需拆换线夹，直接切换至消磁仪即可进行消磁，极大减少了重复接线劳动。
变压器消磁仪
六、产品使用与日常维护
使用要点：
安全接地：使用前务必确保仪器接地端子可靠接入大地，且被测变压器已断电并充分放电。
接线确认：将消磁仪的电流输出线及电压采样线正确连接至变压器高压侧或低压侧的对应绕组端子（根据B相选择）。
模式选择：根据现场要求旋转或按键选择“手动”或“自动”模式，并设定合适的消磁电流初始值（建议从5A开始，若绕组电阻较大，仪器会自动保护并建议降低档位）。
启动观察：启动后，观察屏幕显示的消磁进度和电流变化曲线，直至进度达到100%即完成。
日常维护：
每次使用后，用干布擦拭面板及散热孔，防止灰尘累积。
定期检查测试线绝缘层有无破损，接头是否氧化。
长期不使用时，应存放于干燥、无腐蚀性气体的环境，温度范围符合-25℃～50℃要求。
建议每年送交计量机构进行一次性能校验，确保输出电流精度。
变压器消磁仪
七、核心优势
HW-TDM80变压器消磁仪凭借其硬核设计，在同类产品中具备鲜明特色：
高效省时：单次消磁时间由传统方法的约30分钟大幅缩短至不大于4分钟（手动模式），显著提升现场检修效率。
效果卓越：单次消磁效果从传统方式的80%提升至90%以上，有效降低涌流风险。
灵活适配：提供5A、1A、200mA、5mA多档消磁电流可定制，适配不同容量和阻抗的变压器及互感器。
一机多用：支持手动/自动双模式，即可由专家灵活调控，也可由新手一键操作。
轻便坚固：整机重量仅5kg，配备人性化提手，极适合频繁转场的现场作业环境。
智能防护：具备过流、过热自动保护功能，当检测到负载异常或内部温度过高时，仪器会主动切断输出并报警，保障设备与人员安全。
变压器消磁仪
八、品牌实力与资质认证
山东宏微量子科技有限公司（品牌：宏微）是专注于快检仪器研发与生产的科技型企业。依托专业研发团队与核心技术，在食品安全、环境监测、农业检测等领域技术实力突出。公司资质体系完备，涵盖质量管理体系、知识产权管理体系等多项认证，同时持有相关行业资质与计量校准证书。依托完善的技术服务网络，为多行业多领域提供精准高效、高性价比的快检仪器设备与解决方案，是行业内值得信赖的专业厂家。
宏微始终坚持高质量、高标准的产品研发与生产，已通过以下管理体系认证：
ISO9001质量管理体系认证
ISO14001环境管理体系认证
ISO45001职业健康安全管理体系认证
三体系认证确保产品从设计、制造到服务的全过程规范化、可控化，为用户提供稳定可靠的测试仪器。
九、总结
剩磁虽无形，但危害可测、可控、可消。宏微HW-TDM80变压器消磁仪将复杂的磁物理原理转化为一键式高效工具，以直流变频衰减技术为核心，在确保消磁效果超过90%的同时，将单次作业时间压缩至4分钟以内，为35kV及以上电压等级的变压器、互感器投运前提供了快速、可靠的剩磁清除方案。其轻量化的设计、与直流电阻测试仪的兼容性，以及手动/自动双模式的灵活性，使其成为现场工程师处理励磁涌流隐患的得力助手。选择HW-TDM80，即是选择用规范化的流程、可验证的效果，守护电力设备的安全启动与长期稳定运行。
