宏微变频介质损耗测试仪：工作原理及应用领域全面科普

文章来源：宏微量子发布时间：2026-07-22 10:14:56

一、开篇引言

在电力系统中，绝缘材料的性能直接关系到电气设备的安全运行与使用寿命。介质损耗因数（tgδ）和电容量（Cx）是衡量绝缘状况的两项核心参数，通过定期检测这些参数，能够有效发现绝缘受潮、老化或存在局部缺陷等隐患。然而，现场测量环境往往伴随强烈的电磁干扰，传统工频介损测试仪难以保证数据稳定性，给诊断工作带来挑战。

变频抗干扰技术的出现，为这一问题提供了行之有效的解决方案。宏微（HW）系列变频介质损耗测试仪采用数字化变频与傅立叶变换滤波技术，能够在强干扰条件下实现稳定、精确的介损测量，成为电力预防性试验领域的重要工具。本文将从产品基础认知、工作原理、适用领域、使用维护等维度，对宏微变频介质损耗测试仪做系统性科普介绍。

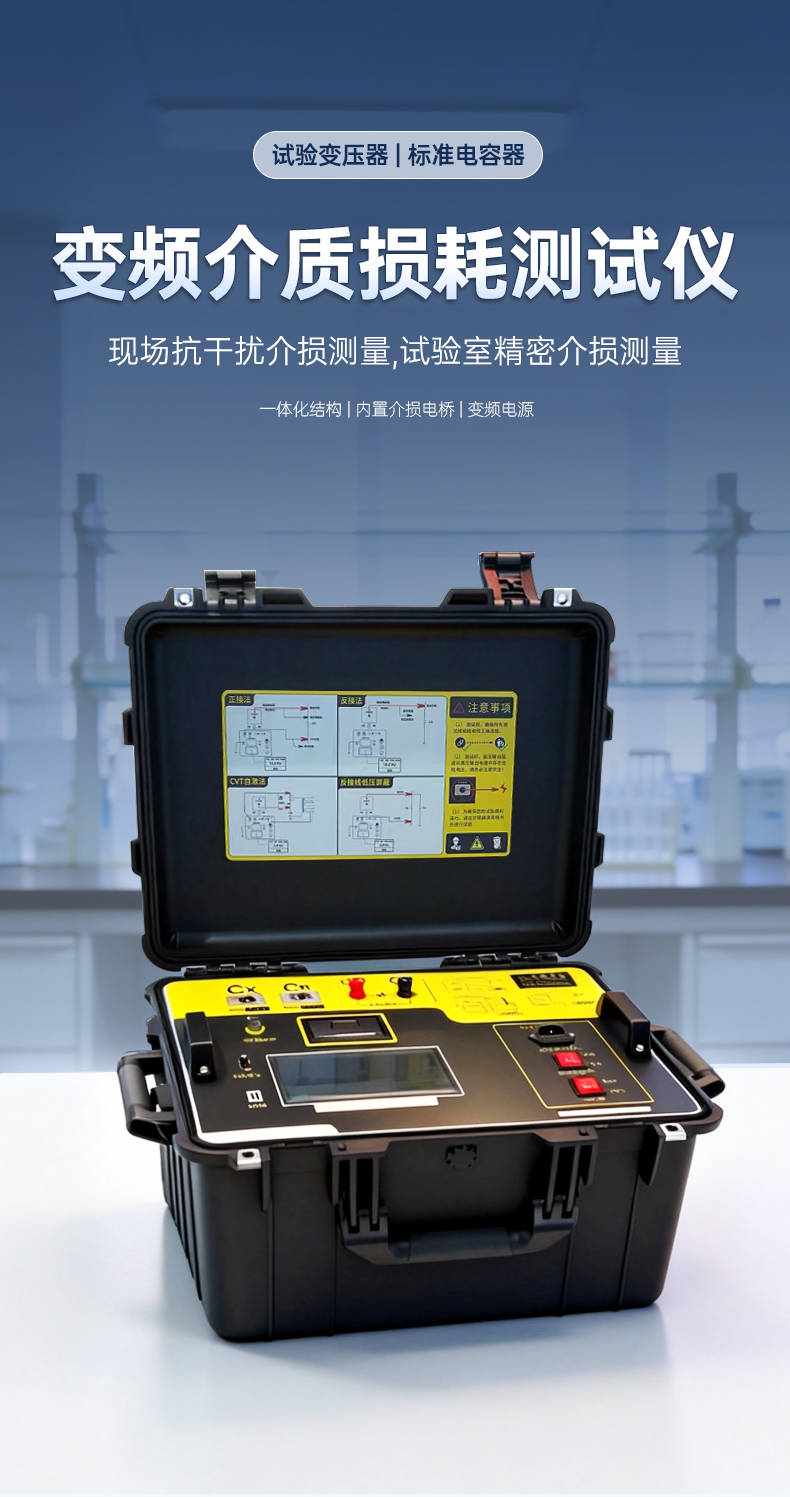

文章配图-1 变频介质损耗测试仪

文章配图-1

二、产品基础认知：什么是变频介质损耗测试仪

变频介质损耗测试仪是一种用于测量电气设备绝缘材料的介质损耗因数（tgδ）和电容量的高精度仪器。其核心工作逻辑是：内置变频电源产生设定频率的测试电压，施加于被试品，同时通过内置电桥和标准电容器采集流过试品的电流与电压信号，经数字处理计算出介损值和电容量。

宏微系列产品采用一体化结构设计，将介损电桥、变频电源、试验变压器、标准电容器等核心部件集成于一个机箱内，无需外接多台设备，现场使用更加便捷。仪器通过大屏幕液晶显示测量结果，并自带微型热敏打印机，可现场输出数据，便于记录与存档。

目前该系列主要包含三个型号：HW-103L、HW-103S和HW-103T，在功能配置上各有侧重，用户可根据现场测试需求和预算进行选择。

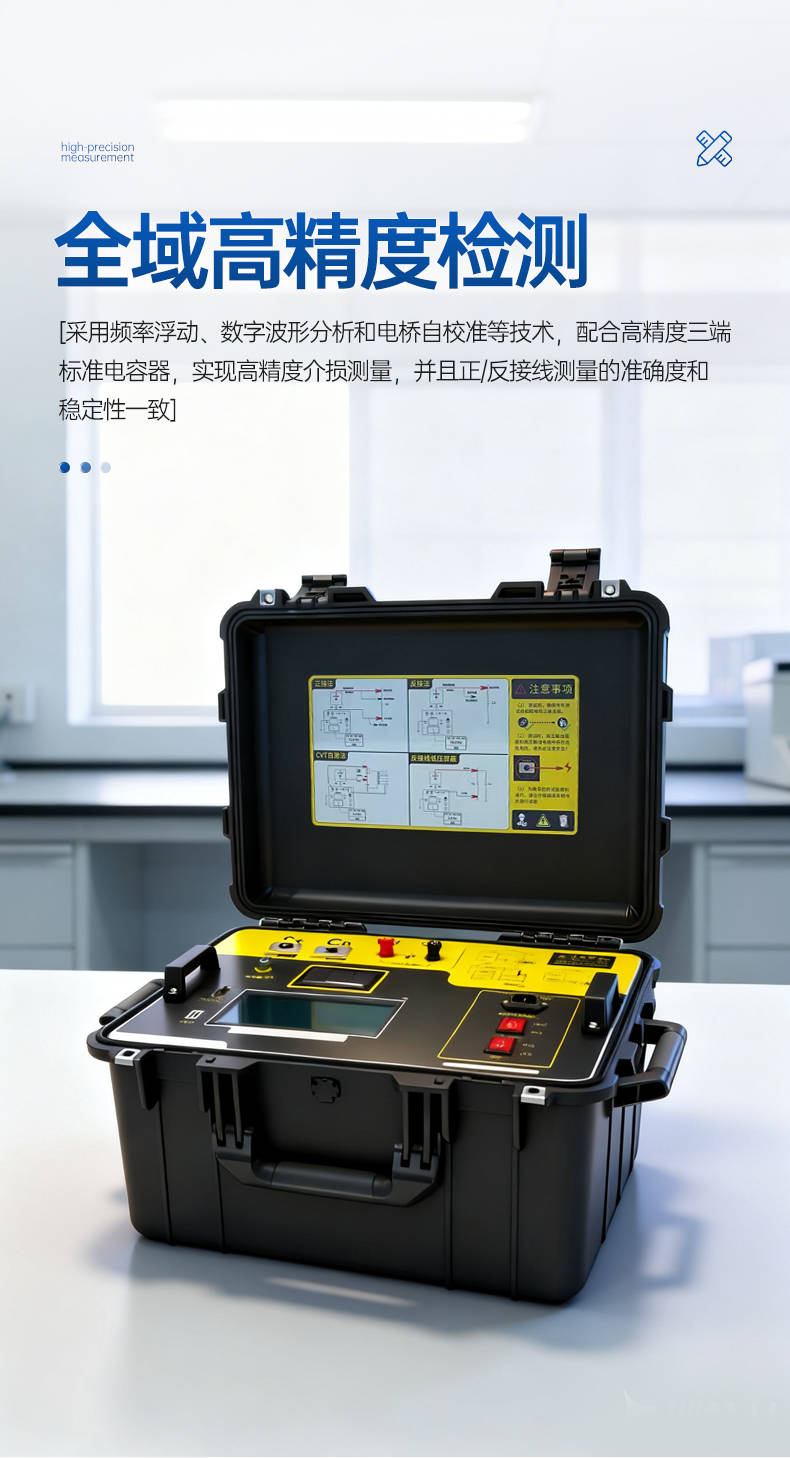

文章配图-1 变频介质损耗测试仪

三、工作原理：变频抗干扰与数字滤波技术

现场电气设备周围的强电场、磁场干扰是介损测量的主要难点。常规工频（50Hz）测量时，干扰信号与测量信号频率相同，难以通过硬件滤波有效分离，导致数据大幅波动甚至无法读取。

宏微系列仪器采用变频抗干扰技术，其基本原理是：仪器内部变频电源输出一个不同于工频（如45Hz或55Hz）的测试电压，施加于被试品。由于干扰信号主要集中在工频及其谐波上，测量信号频率与干扰频率错开，仪器通过数字傅立叶变换（FFT）在特定频率点提取有效信号，而将工频干扰滤除。更进一步，仪器可自动采用双变频模式（如49/51Hz、45/55Hz），分别在两个异频点测量并对比，进一步消除残余干扰，确保在高达200%的干扰强度下仍能达到标称准确度。

在电容和介损计算方面，仪器通过内置高精度三端标准电容器作为参考，测量流过试品与标准电容器的电流比及相位差，从而计算出试品电容量和介质损耗角正切值。仪器所有量程输入电阻低于2Ω，有效降低了测试线附加电容对测量结果的影响。此外，仪器内置串联和并联两种介损测量模型，可适应不同等值电路类型的试品，并自动识别试品为电容性、电感性或电阻性。

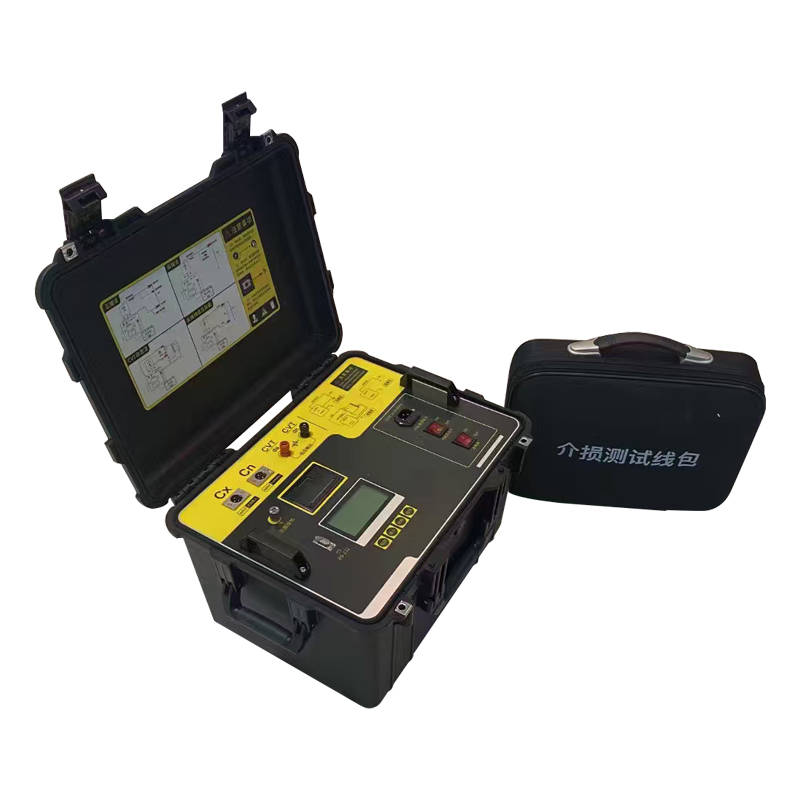

文章配图-1 变频介质损耗测试仪

四、适用领域与样品类型

宏微系列变频介质损耗测试仪主要应用于电力系统、电气设备制造企业、防雷检测机构以及具备高压试验能力的科研院所和工矿企业。具体适用领域和样品类型包括：

电力变压器：对变压器绕组间、绕组对地及套管等部位的绝缘状况进行介损和电容量测量，判断绝缘是否受潮或老化。

高压开关设备与互感器：包括断路器、GIS（气体绝缘组合电器）、电流互感器（CT）、电压互感器（PT/CVT）等，尤其适用于CVT（电容式电压互感器）的自激法介损测试及变比、极性校验。

电力电缆：对中高压电缆的主绝缘进行介损测量，评估绝缘老化程度。

电容套管与耦合电容器：测量电容值和介损值，判断内部绝缘是否存在分层、受潮或劣化。

绝缘油与固体绝缘材料：可外接油杯或固体材料测量电极，在实验室条件下对绝缘油、绝缘纸板、环氧树脂等材料进行精密介损测试。

发电机与电动机：对定子绕组绝缘进行介损测量，配合高电压介损功能，检测槽部放电和绝缘分层缺陷。

该系列仪器既可满足现场抗干扰测量需求，也可用于实验室精密分析，适用范围较广。

文章配图-1 变频介质损耗测试仪

五、常见疑问解答

问1：变频介损测试仪与工频介损测试仪有什么区别？

答：传统工频介损仪仅在50Hz工频下测量，现场干扰大时数据易波动。变频介损仪在异于工频的频率下测量，通过数字滤波技术将工频干扰滤除，在现场强干扰环境下数据更稳定。同时，仪器最终可将异频测量结果换算为50Hz下的等效介损值，便于与历史工频数据比对。

问2：正接线和反接线有什么区别？何时使用？

答：正接线适用于被试品一端接地或不接地、且测量回路对地绝缘较好的情况，测量精度较高。反接线适用于被试品外壳或一端固定接地的情况，如现场大型设备，无需拆开接地线即可测量，操作更简便。仪器对两种接线方式均保持相同的准确度和稳定性。

问3：什么是CVT自激法测量？有何优势？

答：CVT（电容式电压互感器）内部包含主电容C1和分压电容C2，常规介损测量难以分开。自激法利用CVT自身绕组施加低压激磁电压，在二次侧感应出试验高压，从而分别测出C1和C2的介损及电容量。HW-103S和HW-103T支持一次接线同时测量C1和C2，无需换线和外接配件，高压连线可拖地，有效简化现场操作。

问4：仪器如何保障操作人员安全？

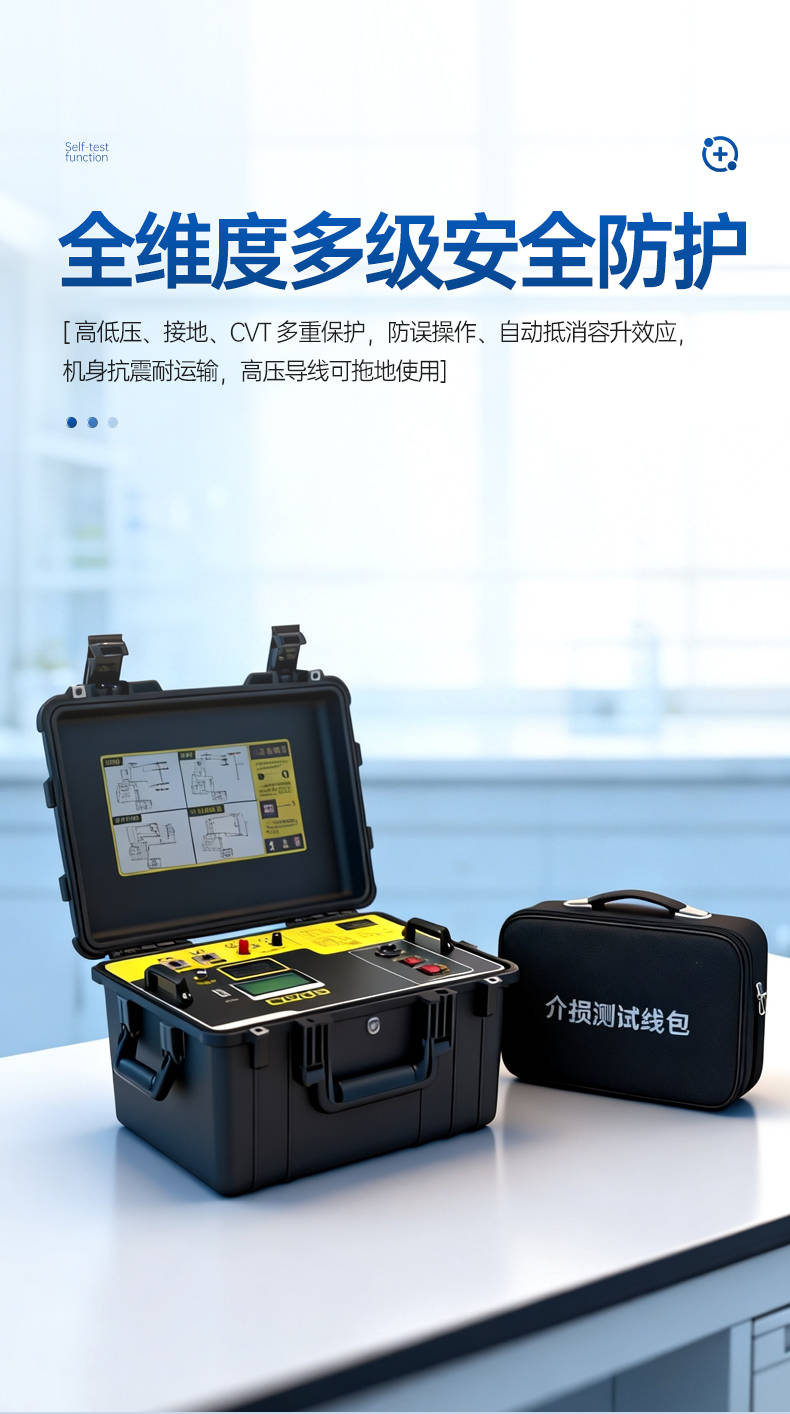

答：仪器设有多级安全保护：高压侧具备短路、击穿或电流波动时的高速切断保护；低压侧具备误接380V或电源波动的保护；接地不良时自动启动接地保护；配备缓速升压和快速降压功能，并有声光报警。此外，针对大容量试品，仪器自动跟踪补偿“容升”效应，保持试验电压稳定，避免试品承受超压风险。

问5：如何判断测试结果是否可靠？

答：用户可观察仪器显示的试验电流是否稳定，以及介损读数在重复测量中的一致性。仪器具备回路接触不良放电提示功能，若接线接触不良或存在放电，屏幕会给出提示，便于操作者检查并重新接线。

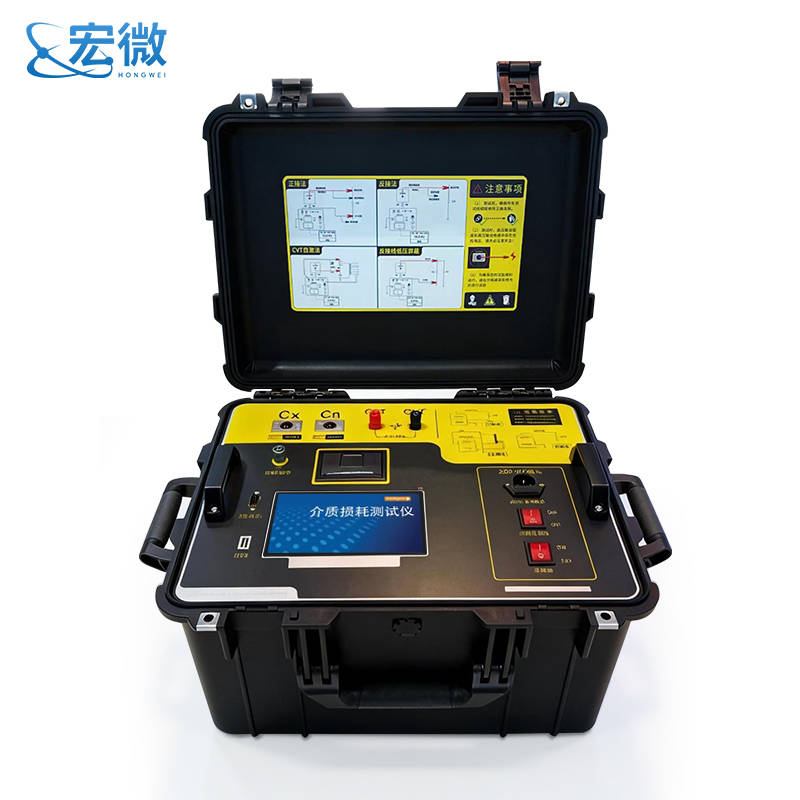

文章配图-1 变频介质损耗测试仪

六、产品使用与日常维护

使用要点

使用前应检查仪器接地端子是否可靠接入大地，接地电阻应符合要求。

根据被试品类型和现场条件，选择正确的接线方式（正接线或反接线）和测量模式（内施高压或外施高压）。

设定试验电压时应从低往高缓慢调节，观察电流值是否在正常范围内，避免试品击穿。

测量CVT时，务必选择正确的自激法菜单，仪器会自动限制高压输出并启用四重保护，避免误操作损坏被试设备。

测量结束后，应等待仪器内部高压完全泄放（屏幕显示安全提示）后再拆线。

日常维护

仪器应存放于干燥、通风、无腐蚀性气体的室内环境，避免阳光直射和剧烈震动。

定期检查高压电缆绝缘层是否有破损，接头是否氧化或松动。

保持仪器散热孔通畅，避免积尘影响散热。

长期未使用时，建议每半年通电一次（时间不少于1小时），以利于内部电解电容器性能恢复。

打印机缺纸时需使用配套规格的热敏打印纸更换，避免卡纸或打印不清。

七、核心优势

宏微系列变频介质损耗测试仪在设计和性能上具备以下突出特点：

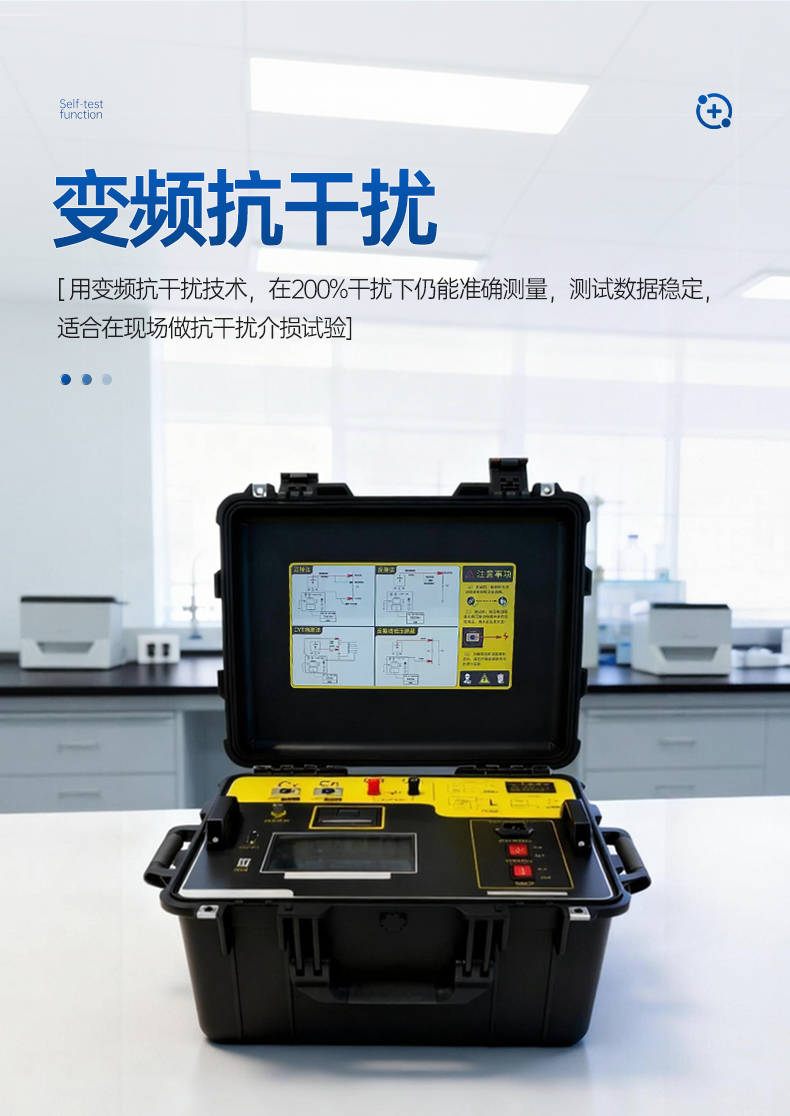

强抗干扰能力：采用变频抗干扰和傅立叶数字滤波技术，在200%工频干扰下仍能保持标称准确度，适合变电站、高压试验大厅等强干扰现场使用。

全自动智能化测量：仪器自动完成升压、测量、计算和降压全过程，无需人工干预，降低了对操作人员经验的要求。

宽量程与高分辨率：电容量测量范围覆盖3pF至1.5μF（外施高压），分辨率最高达0.001pF，可满足从小容量试品到大容量电力设备的测量需求。

兼容多种电源和频率：自动识别50Hz/60Hz系统电源，支持发电机供电，即使频率波动较大也能正常测量；同时可自动跟踪外接试验电源频率（40Hz~70Hz），支持串联谐振电源做大容量高电压介损试验。

完备的安全保护体系：多级硬件和软件保护相结合，涵盖高压短路、低压误接、接地不良、容升补偿等场景，有效保障人员与设备安全。

灵活的扩展功能（S/T型号）：支持CVT自激法双电容同时测量、反接线低压屏蔽、变比及极性测量，可应对复杂现场工况，减少外接设备和换线操作。

结构坚固，适用性强：采用抗震设计，可耐受长途运输震动；高压电缆为耐高压绝缘导线，可拖地使用，方便现场布线。

文章配图-1 变频介质损耗测试仪

八、品牌实力与资质认证

山东宏微量子科技有限公司（品牌：宏微）是专注于快检仪器研发与生产的科技型企业。依托专业研发团队与核心技术，在食品安全、环境监测、农业检测等领域技术实力突出。公司资质体系完备，涵盖质量管理体系、知识产权管理体系等多项认证，同时持有相关行业资质与计量校准证书。依托完善的技术服务网络，为多行业多领域提供精准高效、高性价比的快检仪器设备与解决方案，是行业内值得信赖的专业厂家。

宏微始终坚持高质量、高标准的产品研发与生产，已通过以下管理体系认证：

ISO9001质量管理体系认证

ISO14001环境管理体系认证

ISO45001职业健康安全管理体系认证

三体系认证确保产品从设计、制造到服务的全过程规范化、可控化，为用户提供稳定可靠的测试仪器。
