一、开篇引言
在材料科学和表面工程领域，如何精准表征固体表面的润湿性能始终是一个核心课题。无论是手机屏幕的疏水涂层、医疗器械的生物相容性修饰，还是石油开采中岩石的润湿性评价，都离不开一项关键参数——接触角。接触角测量仪正是为此而生，它通过光学成像与图像分析技术，将液体在固体表面的铺展行为量化为可比较的数据，为科研与生产提供了客观的评价依据。
山东宏微量子科技有限公司（品牌“宏微”）推出的HW系列接触角测量仪，涵盖了从便携式到全自动动态测试的多款型号，可满足不同场景、不同预算的用户需求。本文将以宏微产品线为例，系统介绍接触角测量仪的基础概念、工作原理、适用领域及选型要点，帮助读者建立对这一仪器的全面认知。
接触角测量仪
接触角测量仪
二、产品基础认知：什么是接触角测量仪？
接触角是指在气、液、固三相交点处所作的气-液界面切线与固-液交界线之间的夹角，通常以θ表示。这一角度直观反映了液体对固体表面的润湿倾向：角度越小，表示润湿性越好（亲水）；角度越大，则表示润湿性越差（疏水甚至超疏水）。
接触角测量仪正是基于这一原理，通过光学成像获取液滴在固体表面的形貌图像，再利用计算机软件对液滴轮廓进行数学拟合，从而计算出准确的接触角数值。除静态接触角外，现代仪器还可测量动态接触角（前进角、后退角）、滚动角、表界面张力以及固体表面自由能等多项参数。
宏微接触角测量仪产品线覆盖了从入门级到科研级的不同层次：
其中HW-BCA为手持式便携设备，其余均为台式精密仪器，用户可根据样品尺寸、测量参数需求和预算灵活选择。
接触角测量仪
三、工作原理

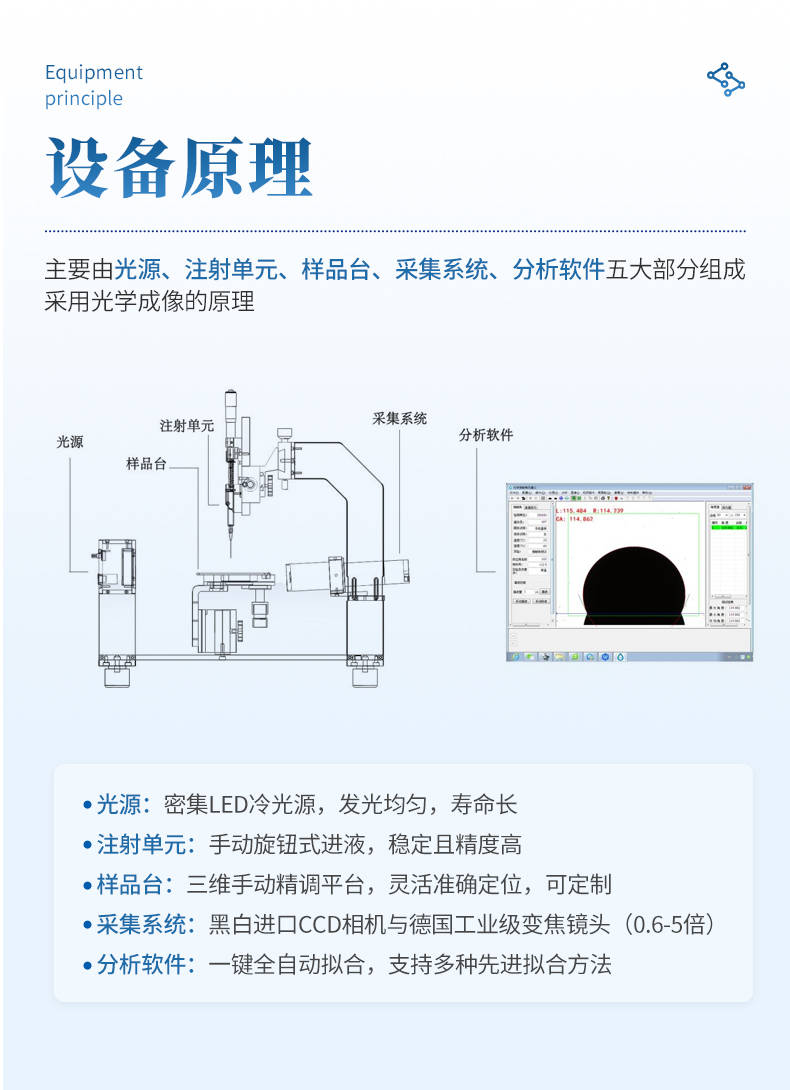

接触角测量仪的核心工作原理可概括为“光学成像+软件拟合”。无论哪种型号，其硬件系统均由四大关键部分组成：

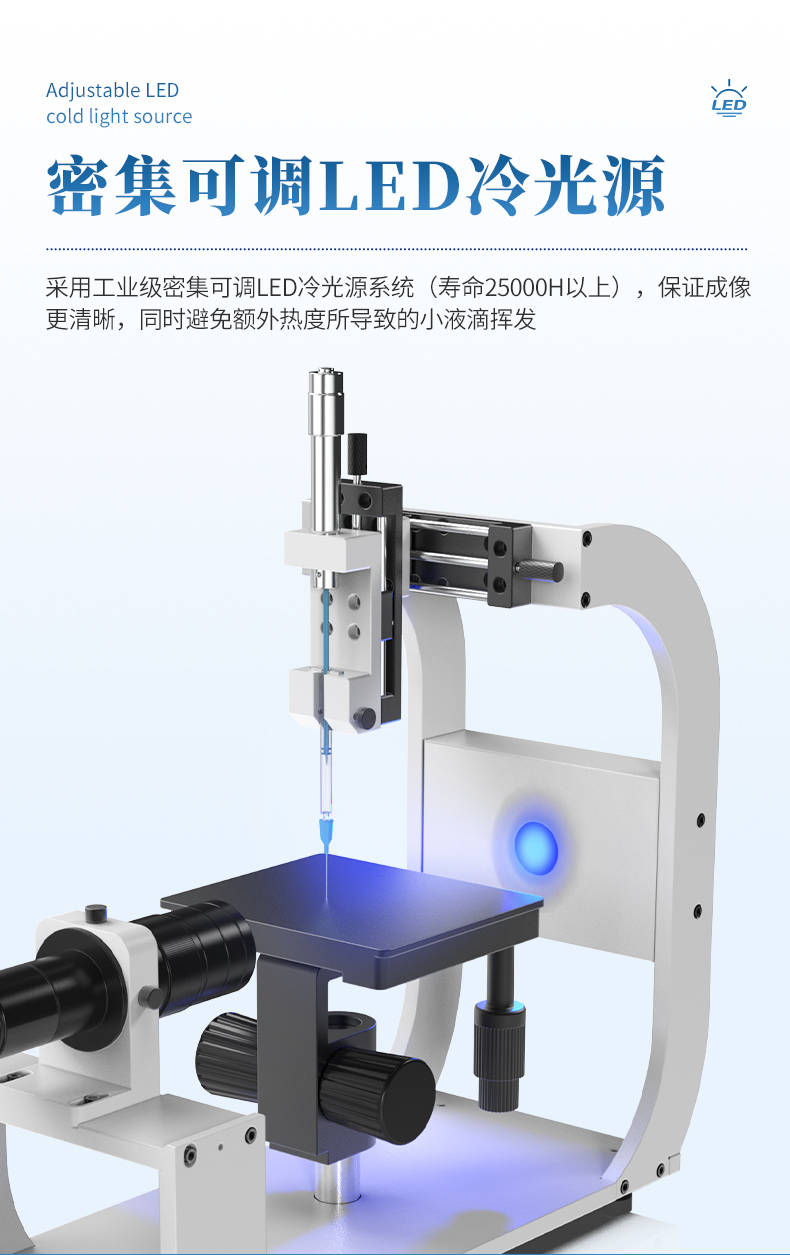

1. 光源系统
采用密集LED冷光设计，发光均匀，使用寿命长达25,000小时以上。冷光源的优势在于避免了传统热光源导致液滴挥发的问题，确保了长时间测量过程中液滴体积的稳定性，从而提升数据可靠性。
2. 注射单元
负责将测试液体精确滴加至固体样品表面。不同型号的注射方式有所区别：
基础型号（如HW-TCA1）采用手动直进式精密注射器，精度0.1μL；
高端型号（如HW-TCA3、HW-TCA5）采用软件控制的微量注射泵，滴液精度可达±0.01μL，并支持自动升降、自动清洗等高级功能；
便携型号HW-BCA采用手动旋钮式精确滴液，结构紧凑，适合户外操作。
3. 采集系统（成像系统）
由工业级显微镜和CCD相机构成。宏微产品搭载日本原装进口高速工业芯片或SONY芯片，配合德国进口工业级变焦变倍镜头，成像无失真，采集帧率最高可达50帧/秒（HW-BCA），确保动态过程捕捉的完整性。
4. 分析软件
这是决定仪器性能的关键环节。宏微配套软件具备一键式全自动拟合能力，内置多种拟合算法，包括：
圆法拟合（Circle method）
椭圆/斜椭圆拟合法（Ellipse/Oblique ellipse）
微分圆法/微分椭圆法（Differential circle/differential ellipse）
宽高法、多项式拟合法
Young-Laplace拟合法、ADSA-NA拟合法
软件可自动批量处理动态图像、生成接触角变化曲线，并计算表面自由能、粘附功、铺展系数等衍生参数，支持PDF、Excel及谱图等多种报告格式导出。
以HW-TCA4为例，其额外集成了整体倾斜平台，可精确控制样品台在±90°范围内以0.01°精度倾斜，从而测量滚动角及前进/后退角，适用于超疏水材料等特殊样品的动态润湿行为分析。
接触角测量仪
四、适用领域与样品类型
典型应用领域
接触角测量仪已广泛服务于以下行业：
手机制造与消费电子：检测屏幕玻璃、外壳涂层的疏水/疏油性能，评估防指纹涂层效果；
玻璃制造：依据GB/T 24368-2009检测玻璃表面疏水污染物；
表面处理与涂层工业：评价涂层、镀膜、电晕处理等表面改性工艺的效果；
化学化工与涂料油墨：分析涂料在基材上的铺展与附着力；
半导体制造：检测晶圆表面清洁度与均匀性；
电子电路：评估PCB板、封装材料的润湿性能；
纺织纤维：依据GB/T 42694-2023检测纺织品表面抗润湿性；
石油开采：依据SY/T 5153-2007测定油藏岩石润湿性；
医疗生物：评价医疗器械、植入材料的生物相容性及表面修饰效果；
材料研究：新型功能材料（超疏水、超亲水、自清洁材料等）的表面性能表征。
可测样品类型
接触角测量仪可适应多种形态的样品，包括：
平整固体表面（薄膜、板材、硅片等）
弯曲曲面（如镜片、管材外壁）
粉末状样品（需专用附件）
超疏水/超亲水特殊材料
吸收性材料（可记录液滴渗随时间变化曲线）
接触角测量仪
五、常见疑问解答
问1：静态接触角和动态接触角有什么区别？
静态接触角测量的是液滴在固体表面稳定后的角度，反映的是平衡状态下的润湿性。动态接触角则包括前进角（液滴体积增大时三相线即将移动前的角度）和后退角（液滴体积减小时三相线即将移动前的角度），二者之差为接触角滞后，可更全面反映表面的化学均一性和粗糙度影响。
问2：如何选择适合的型号？
若需户外测试或样品尺寸较大不便切割，可选用便携式HW-BCA；
常规实验室检测、预算有限，HW-TCA1或HW-TCA2即可满足基本需求；
追求高通量和自动化，建议选择带自动滴液、自动升降功能的HW-TCA3；
需测量滚动角和前进/后退角，应选用带整体倾斜平台的HW-TCA4；
需自动化多点批量测量和复杂动态分析，推荐HW-TCA5。
问3：测量结果的精度受哪些因素影响？
主要包括：液滴体积大小（一般建议2~5μL）、固体表面的平整度与清洁度、图像对焦清晰度、拟合算法的选择以及环境振动干扰。宏微仪器提供德国进口角度校准样片（可选配），可定期校验仪器精度，确保测量结果可靠。
问4：便携式与台式仪器的核心差异是什么？
便携式（HW-BCA）的优势在于体积小（120×65×90mm）、重量轻（1.1kg）、USB供电，适合现场和大尺寸样品测试，但拟合方法相对精简。台式仪器则具备更高的自动化程度、更多的拟合算法和更丰富的扩展功能（如自动倾斜、自动多点测量等），适合实验室高精度、高重复性要求的场景。
接触角测量仪
六、产品使用与日常维护
操作要点
测试前确保样品表面清洁、平整，避免灰尘或油污污染；
滴液量应适中，通常以形成座滴而不滑落为宜；
每次测试前进行背景校正和水平校准；
对焦至液滴边缘清晰锐利，确保图像质量。
日常维护
光学系统：镜头表面应使用专业擦镜纸或脱脂棉蘸取少量无水乙醇轻轻擦拭，避免划伤；
注射系统：每次测试后用对应溶剂清洗注射器及针头，防止液体残留结晶或固化堵塞。HW-TCA5配备的全自动清洗系统可有效杜绝交叉污染；
光源：LED冷光源寿命长，一般无需更换，但需注意避免液体溅入光源区域；
校准：建议每半年使用标准校准样片进行一次角度校验，确保仪器精度。宏微提供终身校准维护保养服务。
七、核心优势
宏微接触角测量仪在同类产品中具备以下显著特色：
便携式产品的低角度拟合突破：HW-BCA是手持式接触角仪中少数能有效解决低角度拟合问题的厂家设备，尤其适合超亲水样品（接触角接近0°）的准确测量。
丰富的拟合算法体系：涵盖从经典圆/椭圆拟合到先进的微分椭圆/微分圆法，以及Young-Laplace法，可应对从亲水到超疏水、从对称到非对称液滴的各种形态，确保拟合精度。
双边接触角同步拟合功能：同时测量液滴左右两侧接触角，有效反映表面均匀性，避免单边数据偏差。
动态视频批量分析：支持录制完整测试过程，软件自动逐帧拟合，生成接触角随时间变化曲线，特别适用于吸收性材料和动态润湿过程研究。
数据库管理：内置数据库统一存储历史测量数据，断电不丢失，支持随时回溯、对比和再次导出，便于实验数据的长效管理。

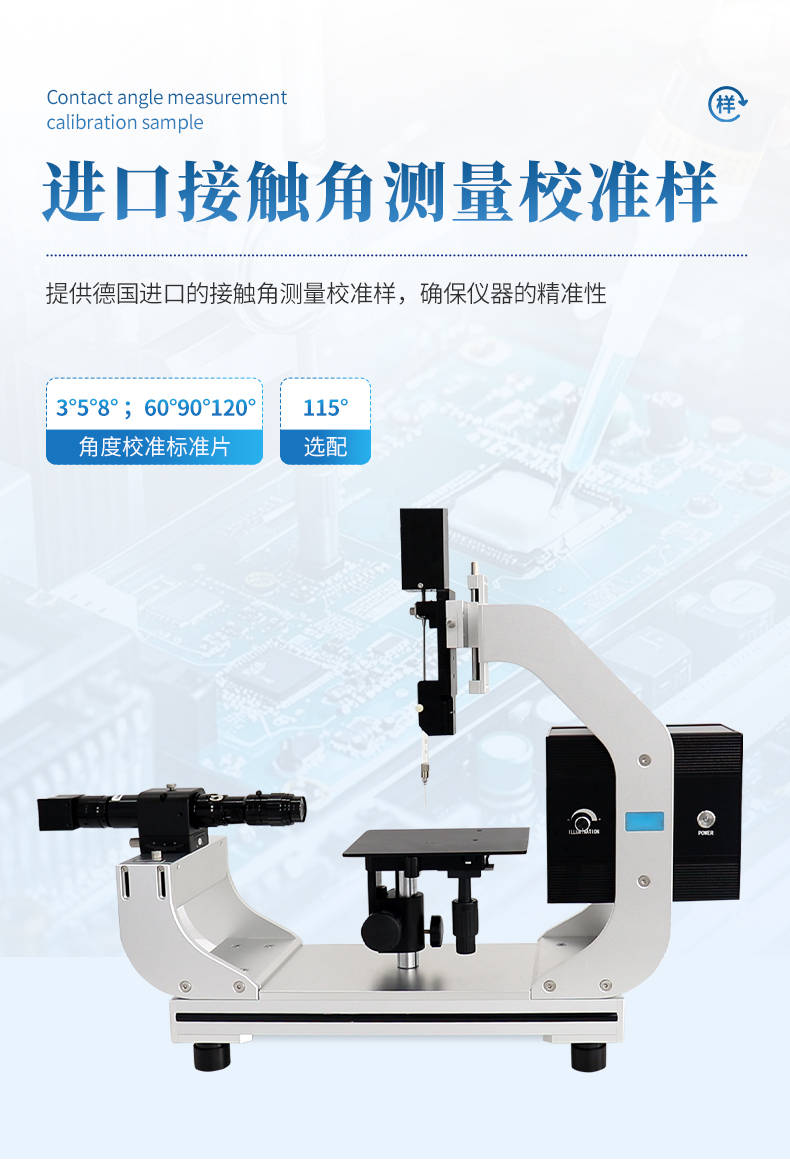

德国进口校准样片（选配）：宏微是国内较早提供进口接触角校准标准片的厂商，涵盖多种角度（3°、5°、8°、15°、30°、60°、90°、120°等），确保仪器的长期精准可靠。
模块化可扩展设计：支持多种选配附件，研发团队可根据客户特殊需求进行定制改造，满足个性化测量要求。
接触角测量仪
八、品牌实力与资质认证
山东宏微量子科技有限公司（品牌：宏微）是专注于快检仪器研发与生产的科技型企业。依托专业研发团队与核心技术，在食品安全、环境监测、农业检测等领域技术实力突出。公司资质体系完备，涵盖质量管理体系、知识产权管理体系等多项认证，同时持有相关行业资质与计量校准证书。依托完善的技术服务网络，为多行业多领域提供精准高效、高性价比的快检仪器设备与解决方案，是行业内值得信赖的专业厂家。
宏微始终坚持高质量、高标准的产品研发与生产，已通过以下管理体系认证：
ISO9001质量管理体系认证
ISO14001环境管理体系认证
ISO45001职业健康安全管理体系认证
三体系认证确保产品从设计、制造到服务的全过程规范化、可控化，为用户提供稳定可靠的测试仪器。
九、总结
接触角测量作为表面性能评价的核心手段，已深度融入材料研发、工业品控、生物医学及能源环保等众多领域。宏微HW系列接触角测量仪凭借从便携式到全自动动态型的完整产品矩阵、先进的多算法拟合软件、严谨的制造工艺以及完善的售后服务体系，为不同需求的用户提供了切实可行的解决方案。
无论是基础教学实验中的常规接触角测定，还是前沿科研中对动态润湿、滚动行为和表面能精细分析的高端要求，宏微接触角测量仪均可提供真实、可靠的数据支撑，助力用户更深入地理解和优化材料的表面性能。
