一、开篇引言
随着全球环保法规日益完善，电子电气产品中有害物质的管控已成为制造业不可或缺的一环。RoHS指令（《关于限制在电子电气设备中使用某些有害成分的指令》）自2003年颁布以来，已促使众多企业建立原材料与成品的有害物质检测机制。在此背景下，X射线荧光光谱分析技术因其快速、无损、样品制备简单等优势，成为RoHS合规筛查的主流手段之一。本文将以HW-EDX6型RoHS检测仪为例，系统介绍该类设备的工作原理、适用场景及使用要点，为相关行业用户提供一份客观的技术参考。

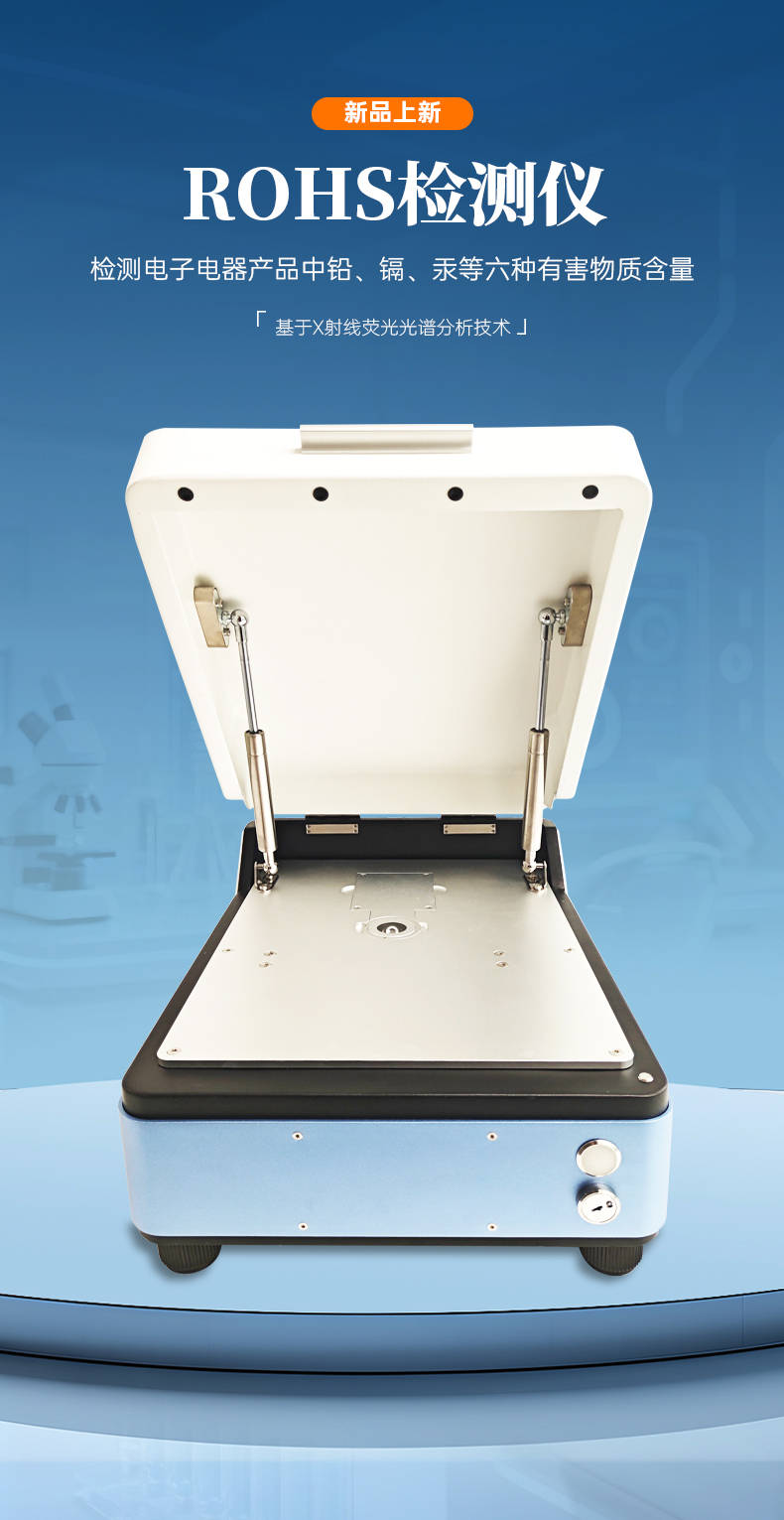

ROHS检测仪

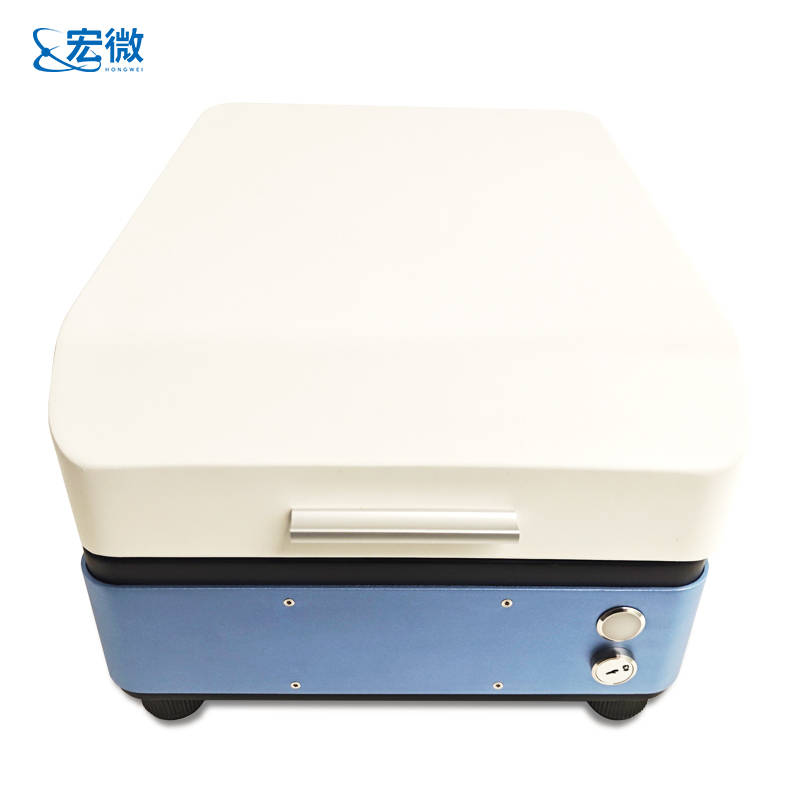

ROHS检测仪
二、产品基础认知
HW-EDX6是一款基于能量色散X射线荧光分析原理的专用检测仪器，主要面向电子电器、玩具、包装材料等行业中有害元素的快速筛查需求。该仪器可对固体、粉末、液体等不同形态的样品进行定性定量分析，元素分析范围覆盖从硫（S）到铀（U），含量检测限可达1ppm级别，能够满足RoHS指令对铅（Pb）、镉（Cd）、汞（Hg）、六价铬（Cr）及溴化阻燃剂（Br）等限用物质的管控要求。
仪器整机尺寸为443×326×233mm，腔体容积421×321×90mm，重量约25kg，适用于实验室及产线旁常规摆放。供电采用交流220V±5V，建议配置稳压电源以保证输出稳定性。

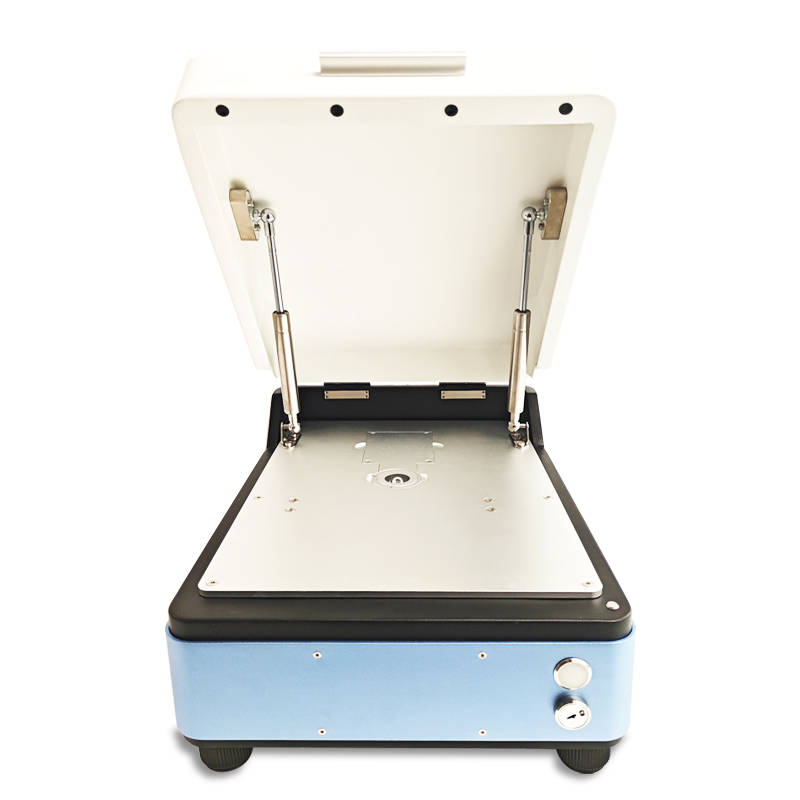

ROHS检测仪
三、工作原理
HW-EDX6的核心技术为X射线荧光光谱分析。其基本工作流程如下：
激发：仪器内部X射线光管产生初级X射线，照射至样品表面。光管靶材为银靶，功率50W，管压可在4-50kV范围内调节，管流最高1.0mA。
荧光产生：初级X射线与样品原子发生相互作用，使内层电子被击出，外层电子跃迁填补空位时释放出特征X射线荧光。不同元素释放的荧光能量各异，如同元素的“指纹”。
探测与转换：释放的荧光信号由进口Si-pin数字多道探测器接收，该探测器能量分辨率为149±5电子伏特，可将X射线光子转换为电脉冲信号。
数据处理：电脉冲经多道分析器放大、成形、数字化后，由专用软件处理为能谱图，并通过内置算法将荧光强度换算为元素含量。单次测量时间通常在100-300秒之间，用户可根据样品类型及精度要求自行设定。
整个分析过程无需消解、萃取等化学前处理，样品保持原状，属于无损检测范畴。
ROHS检测仪
四、适用领域与样品类型
HW-EDX6可应用于多个行业的来料检验、制程监控及成品抽检环节，常见领域包括：
电子电器制造业：对计算机、手机、家用电器（如冰箱、洗衣机）、电动工具等产品的电路板、连接器、线缆、外壳等部件进行铅、镉、汞、六价铬及溴系阻燃剂筛查。
玩具与儿童用品：检测油漆涂层、塑料小零件中的重金属含量，评估是否符合玩具安全标准。
塑料、包装及家具行业：分析油漆、涂料、油墨、塑料粒料中的有害元素，以及包装材料中的溴化阻燃剂。
金属镀层与电子元器件：对镀锡、镀镍等表面处理层进行快速定性。
可测试的样品形态涵盖塑料薄片、金属块、粉末颗粒、液体涂料（需专用制样杯）、橡胶、陶瓷等。仪器配备7种电动切换准直器和5种滤光片，用户可根据样品尺寸和基体成分灵活组合光斑大小及激发条件，以提升特定元素的检测准确性。
ROHS检测仪
五、常见疑问解答
问：检测一件样品需要多长时间？
答：通常设定为100-300秒，若仅需定性筛查可选用较短时间，精确测量建议适当延长计数时间以降低统计误差。
问：检测结果是否具有法律效力？
答：EDX荧光法属于快速筛查手段，其结果可作为内部质量控制依据。若需出具具有法律效力的报告，建议将样品送至第三方实验室采用ICP-OES或GC-MS等仲裁方法进行验证。
问：仪器能否区分六价铬与总铬含量？
答：XRF法只能检测总铬元素含量，无法直接区分价态。对于六价铬的判定，需配合化学湿法（如UV-Vis分光光度法）进行验证。该仪器可先筛出总铬超标的可疑样品，再作进一步分析。
问：日常使用是否涉及辐射安全问题？
答：仪器配置有X射线安全防护联动装置，打开样品舱盖时X射线管立即自动关闭，且设有高压锁防护机制。正常操作下，设备表面辐射剂量远低于国家规定的限值，但使用者仍应避免在测量过程中将手伸入样品腔。
ROHS检测仪
六、产品使用与日常维护
操作要点
开机后建议预热30分钟以上，使高压电源及光管输出趋于稳定，预热期间避免进行定量测试。
样品放置应平整、紧密贴合测试窗口，避免样品与窗口之间留有空隙，否则荧光强度会因几何位置偏差而降低。
每次测试前确认所选准直器、滤光片组合与样品类型匹配，可通过软件界面进行电动切换。
日常维护
仪器工作环境温度宜保持在15-30℃，相对湿度35%-70%，避免阳光直射及强电磁干扰源（如变频器、大功率电机）靠近。
定期使用标准样（如随附的EC681M标准片）进行仪器校验，观察计数率及能量分辨率是否在正常范围内。
测试窗口薄膜为消耗品，当发现薄膜污损或破损时，应及时更换随附的测试膜，防止污染物进入探测器窗。
长期不使用时，应切断电源并覆盖防尘罩，每季度至少通电运行一次以驱除内部潮气。
七、核心优势
仪器专为RoHS、卤素等环保指令设计，元素分析范围覆盖硫到铀，检测限最低可达1ppm，满足大多数限用物质管控门槛。
整机集成度高，外观设计美观，七种准直器与五种滤光片电动切换，针对不同基体样品可灵活选用最佳激发条件。
采用进口Si-pin探测器，能量分辨率149±5eV，保证长期运行下的数据稳定性和重复性。
软件操作界面简洁清晰，无需深厚专业知识即可快速上手，降低培训成本。

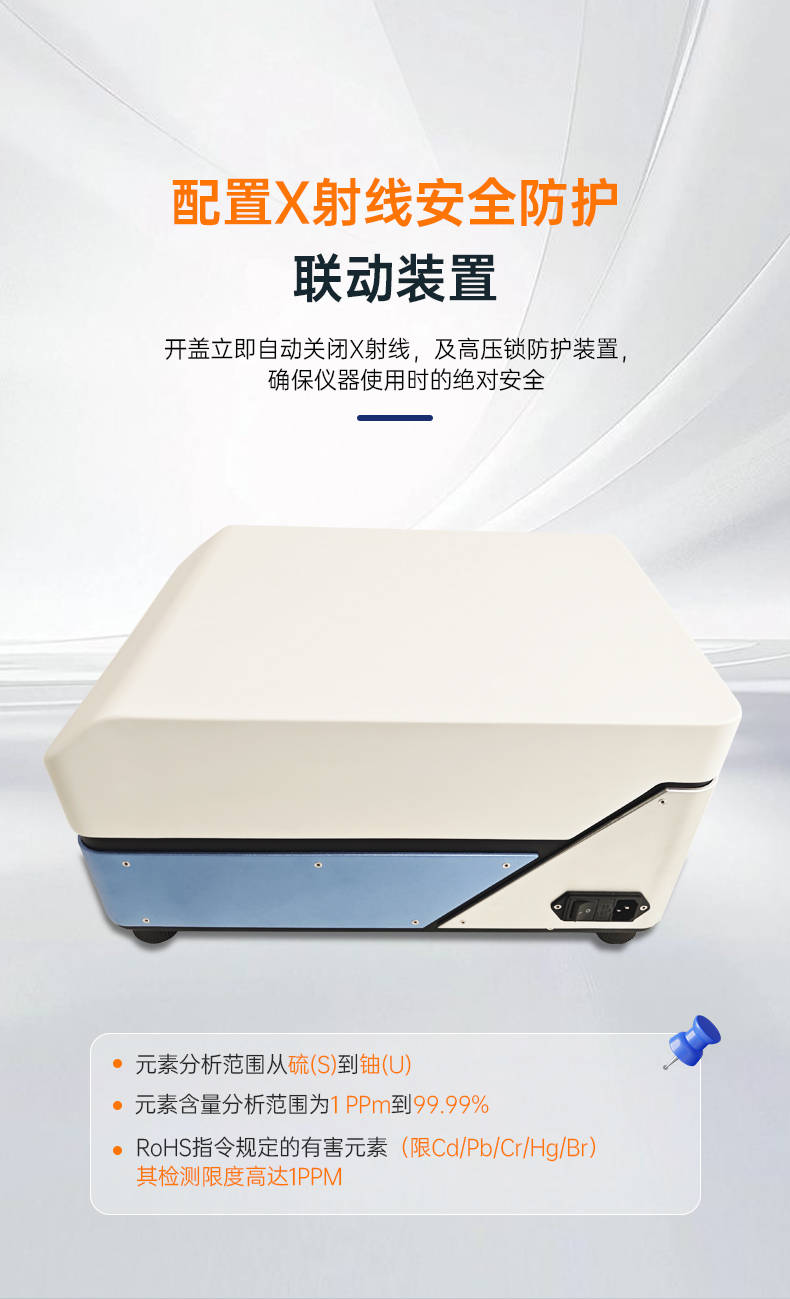

配备X射线安全防护联动及高压锁装置，开盖即停射线，保障操作人员安全。

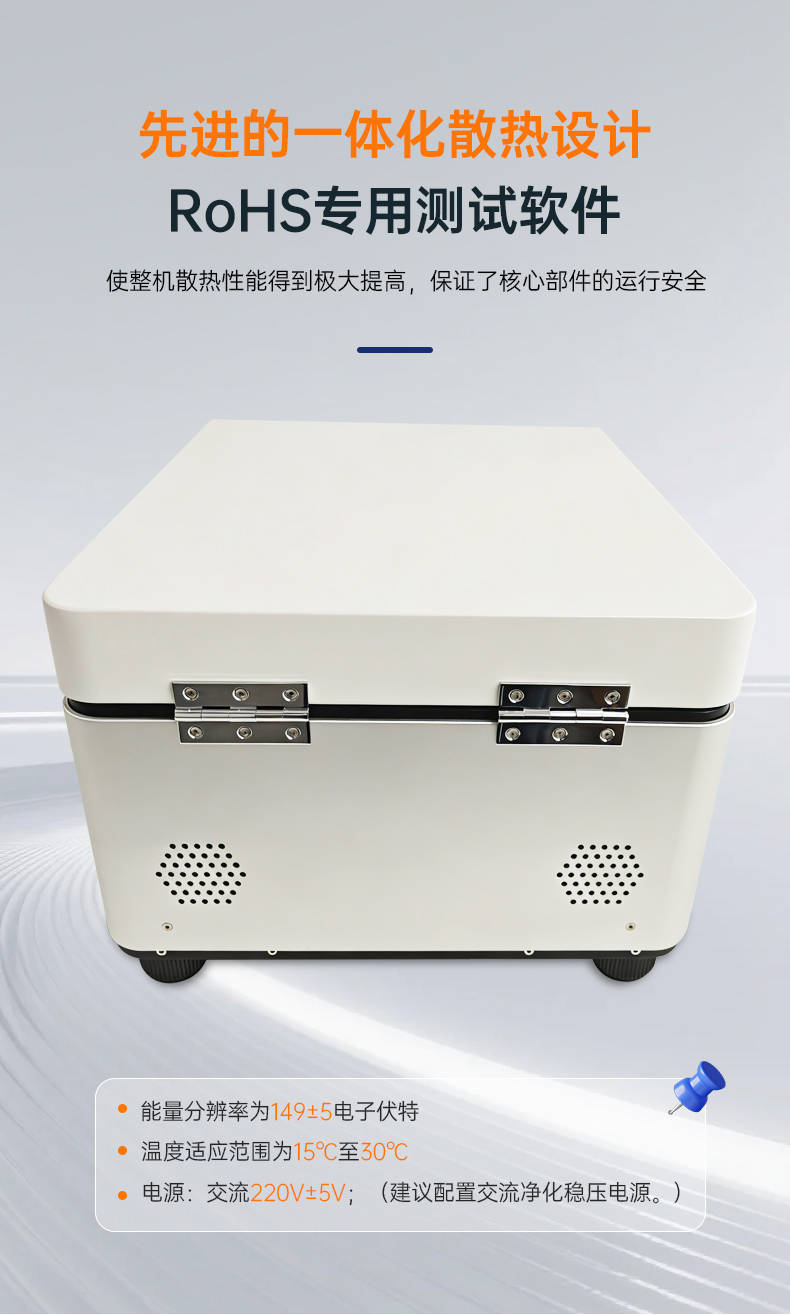

一体化散热结构设计，有效控制核心部件温升，延长光管及高压电源使用寿命。
USB Type-C接口，单根数据线即可完成通讯，连接便捷。
硬件配置中包含200万像素工业级摄像头，1080P分辨率，可清晰观察样品测试点位，便于定位和记录。
ROHS检测仪
八、品牌实力与资质认证
山东宏微量子科技有限公司（品牌：宏微）是专注于快检仪器研发与生产的科技型企业。依托专业研发团队与核心技术，在食品安全、环境监测、农业检测等领域技术实力突出。公司资质体系完备，涵盖质量管理体系、知识产权管理体系等多项认证，同时持有相关行业资质与计量校准证书。依托完善的技术服务网络，为多行业多领域提供精准高效、高性价比的快检仪器设备与解决方案，是行业内值得信赖的专业厂家。
宏微始终坚持高质量、高标准的产品研发与生产，已通过以下管理体系认证：
ISO9001质量管理体系认证
ISO14001环境管理体系认证
ISO45001职业健康安全管理体系认证
三体系认证确保产品从设计、制造到服务的全过程规范化、可控化，为用户提供稳定可靠的测试仪器。
九、总结
HW-EDX6型RoHS检测仪作为一款基于X射线荧光技术的专业筛查设备，在电子电气、玩具、包装等行业的限用物质管控中发挥着重要作用。其无损、快速、操作简便的特点，使之成为企业来料检验与过程监控的有力工具。同时，该仪器亦需配合正确的样品制备、定期校准及标准物质验证，才能确保数据的准确性和可靠性。在环保法规持续趋严的背景下，合理配置检测设备并建立规范的内控流程，是企业降低合规风险、保障产品质量的理性选择。
