一、开篇引言

植物根系被称为植物的“地下器官”，其形态结构直接关系到作物对水分和养分的吸收效率，进而影响产量与品质。然而，根系隐藏在土壤之中，传统研究方法往往依赖人工测量，效率低、误差大。随着图像分析技术的发展，根系分析仪应运而生，为农业科研、育种栽培、生态保护等领域提供了高效精准的根系形态测量手段。

本文将以宏微根系分析仪系列产品为例，系统介绍植物根系图像分析仪的基础认知、工作原理、适用领域、使用维护及核心优势，帮助用户全面了解这一技术工具的实际价值。

根系扫描仪

根系扫描仪

二、产品基础认知

植物根系图像分析仪是一种专门用于测量洗净后根系或根盒培养根系形态参数的专业设备。根据成像方式不同，主要分为拍照式和扫描式两类。

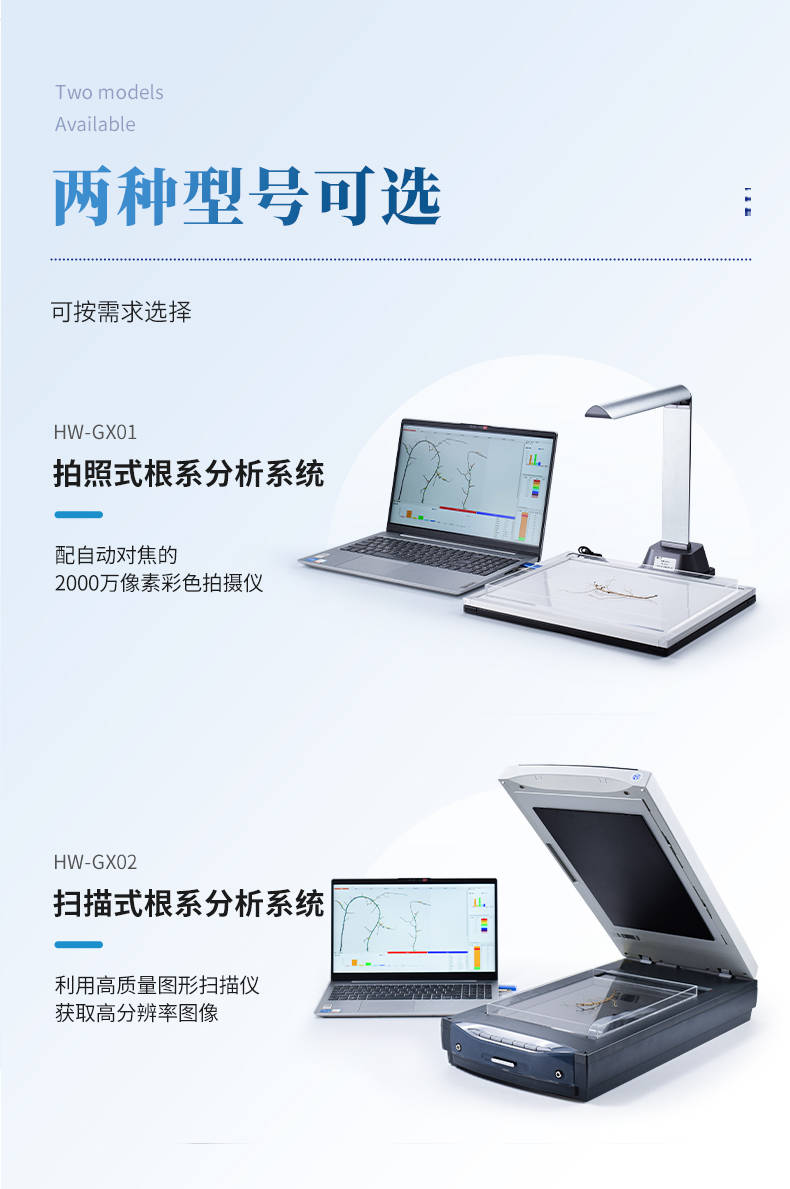

以宏微品牌为例，其旗下两款主流根系分析仪具有明确的定位差异：

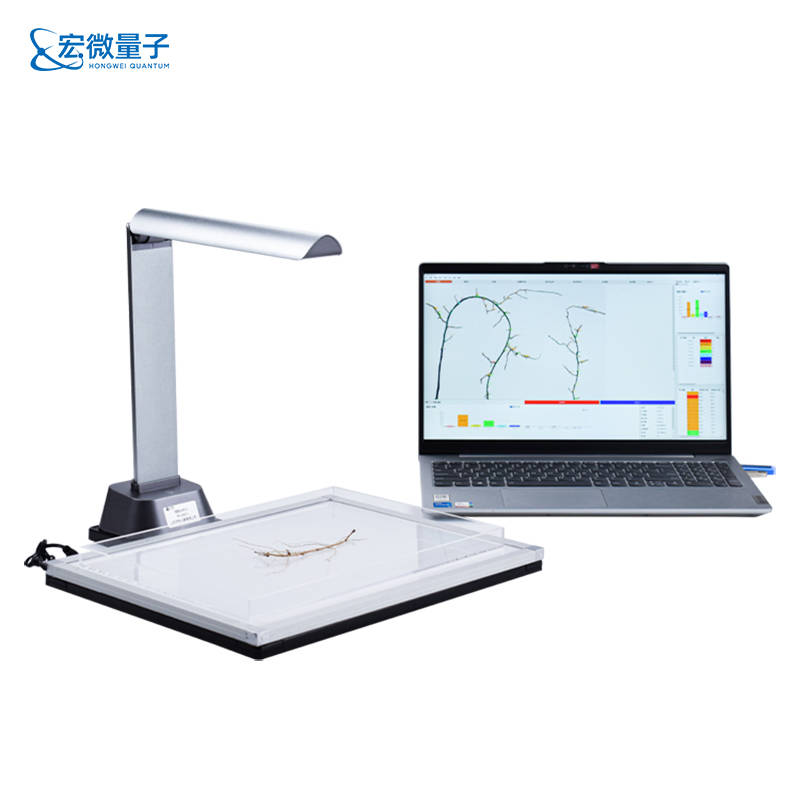

HW-GX01 拍照式根系分析仪：采用自动对焦的2000万像素彩色拍摄仪，有效分析幅面最大为297mm×210mm，成像速度比扫描式快约20倍，适合对0.5mm直径以上根系进行快速、批量化的自动分析。整套系统由高拍仪、分析软件和电脑组成。

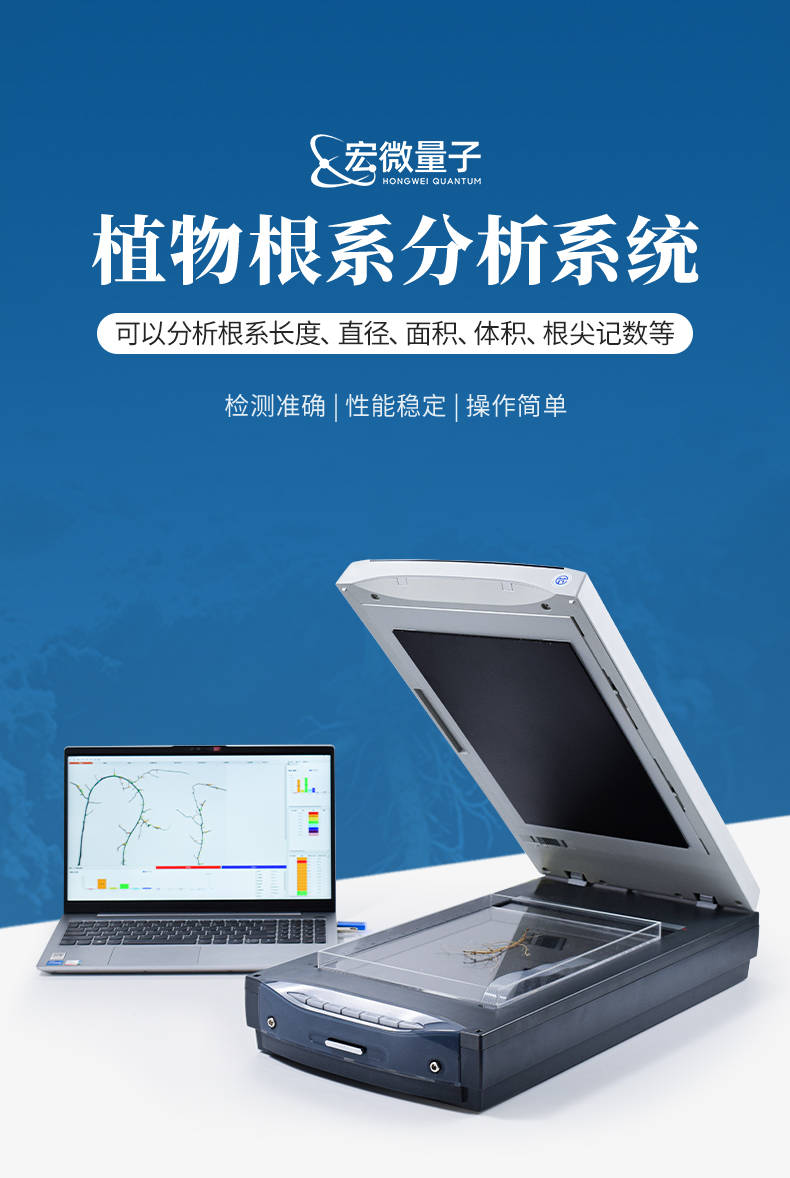

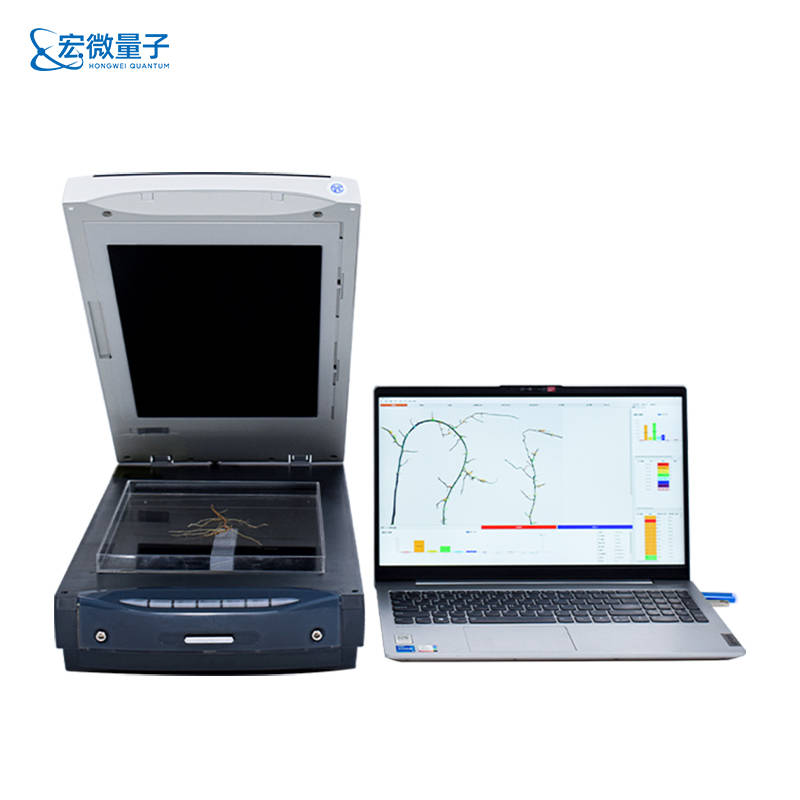

HW-GX02 扫描式根系分析仪：配备光学分辨率4800×9600的双光源彩色扫描仪，采用CCD扫描元件，反射稿幅面为355.6mm×215.9mm，透扫幅面为320.0mm×203.2mm，最小像素尺寸可达0.005mm×0.0026mm。该设备在扫描面板下方和上盖中安装有专门的双光源照明系统，能够有效避免阴影和不均匀现象，获取高质量的根系图像。

两款设备分别定价为：HW-GX01 15800元，HW-GX02 20800元。

根系扫描仪

三、工作原理

拍照式与扫描式根系分析仪虽然成像方式不同，但核心分析原理一致，均依赖图像处理技术与软件算法完成根系参数的自动测量。

扫描式设备的工作原理：根系分析系统利用高质量图形扫描仪获取高分辨率植物根系彩色或黑白图像。扫描时，扫描面板下方的光源与上盖板中的光源同时扫过高透明度根系放置盘中的样品，双光源照明设计有效消除了传统单光源扫描容易产生的阴影和不均匀现象。扫描完成后，软件读取TIFF或JPEG格式的图像，采用非统计学方法测量计算出交叉重叠部分根系的长度、直径、面积、体积、根尖数量等形态学参数。

拍照式设备的工作原理：通过高像素自动对焦拍摄仪快速获取根系平面图像，软件自动识别根系轮廓并进行参数分析，成像速度显著快于扫描方式，特别适合需要快速处理大批量样品的场景。

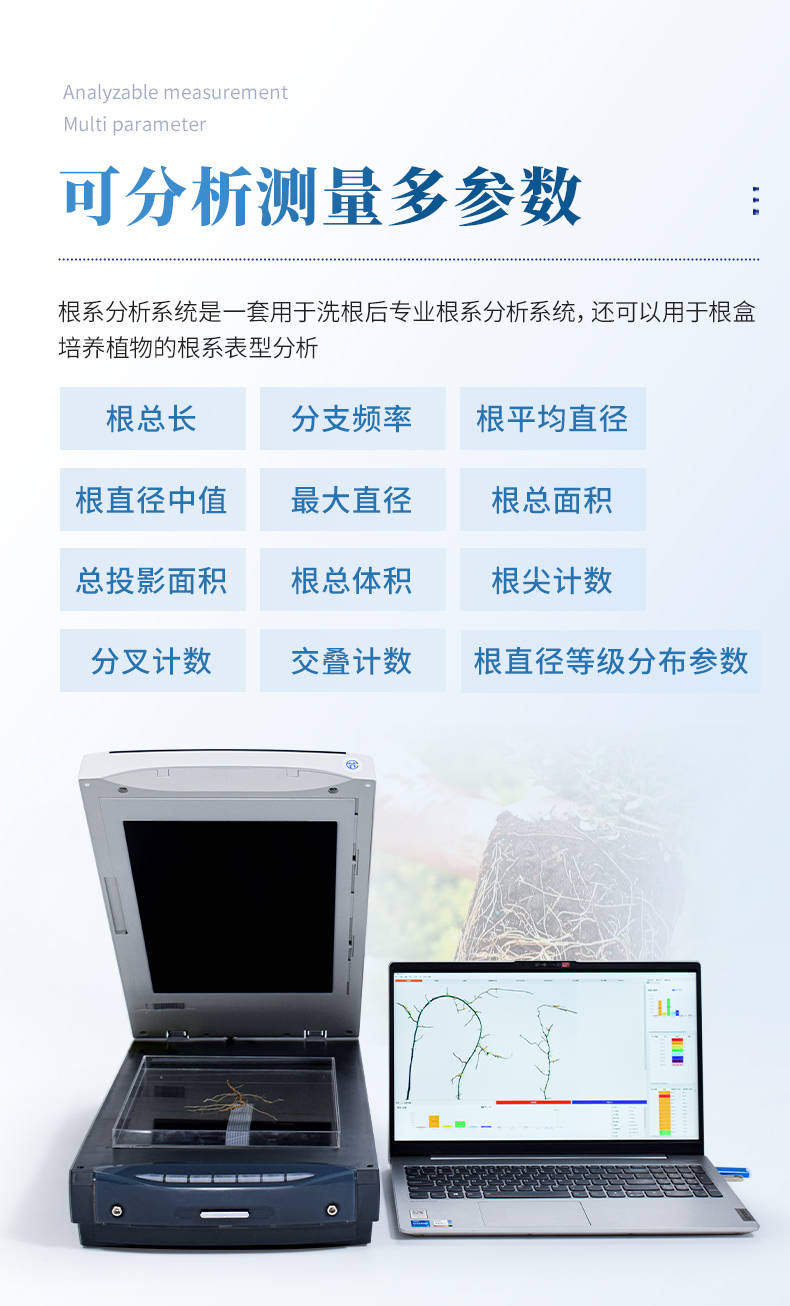

两种方式最终均由分析软件输出根总长、分支频率、平均直径、直径中值、最大直径、总面积、投影面积、总体积、根尖计数、分叉计数、交叠计数、直径等级分布等多项指标。

根系扫描仪

四、适用领域与样品类型

适用领域

农业科研：作物根系形态与构造研究，品种选育中的根系性状评价

植物生理生态：根系对环境因子（水分、养分、盐碱等）的响应机制研究

林业与园艺：苗木根系质量评估，移栽成活率预测

农业技术推广：不同栽培模式下根系发育对比

环境监测：污染土壤对植物根系生长影响的评估

土壤科学研究：根系与土壤结构相互作用研究

适用样品类型

洗根样品：将植物根系从土壤中完整取出并清洗干净后的离体根系

根盒培养样品：在透明根盒中培养的活体植物根系，可进行根系表型分析

样品直径通常要求在0.5mm以上可获得较好的自动分析效果。根系形态复杂的样品（如大量细根交叉重叠）仍可通过软件的裁剪、合并、连接等修正功能进行精确校正。

根系扫描仪

五、常见疑问解答

问：根系分析仪能否测量活体植物的根系？

答：HW-GX02扫描式根系分析仪可用于根盒培养植物的根系表型分析，支持活体根系测量。但需将根盒放置在扫描仪上进行透扫。HW-GX01拍照式主要针对洗净后的离体根系。

问：样品是否需要特殊处理？

答：洗根样品需将根系清洗干净，去除泥土杂质，并适当展开避免严重重叠。建议使用配套的高透明度根系放置盘，将根系均匀铺开，以保证成像质量。

问：软件能否处理根系交叉重叠的部分？

答：可以。软件采用非统计学方法，能够测量计算交叉重叠部分的根系长度、直径、面积等参数。对于复杂重叠情况，还可进行根的分叉裁剪、合并、连接等修正操作，且修正操作支持回退，确保获得准确结果。

问：分析结果如何导出？

答：各分析图像、分布图、结果数据均可保存，并输出至Excel表格，也可输出分析标记图。批量分析时可将整体数据汇总保存在一个表格中，也可保存每一个根系的详细数据。

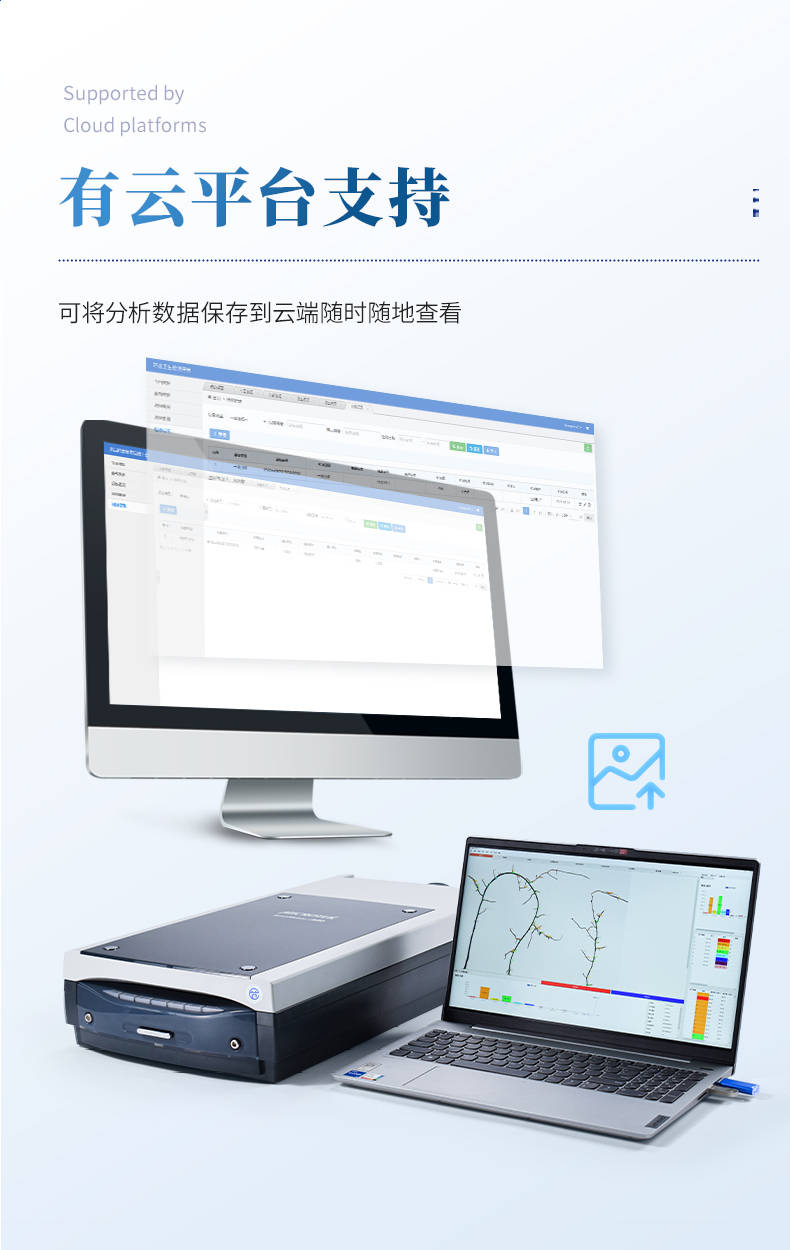

问：是否支持云端存储？

答：两款设备均支持云平台，分析数据可保存到云端，便于随时随地方便查看。

问：对电脑有何要求？

答：推荐使用酷睿i5九代以上CPU、16G及以上内存、4个以上USB2.0接口、Windows10完整专业版或企业版/旗舰版系统。软件仅适配Windows10及Windows10以上系统。

根系扫描仪

六、产品使用与日常维护

使用注意事项

设备应放置在平稳、干燥、无强光直射的工作台上

扫描或拍摄前确保根系样品均匀铺开，避免重叠和卷曲

使用配套的高透明度根系放置盘，保持盘面清洁无划痕

电脑应定期清理，保证USB接口供电稳定

日常维护

扫描仪玻璃面板或拍摄仪镜头使用后应用柔软镜头布轻轻擦拭，避免灰尘和指纹残留

根系放置盘使用后应及时清洗并晾干，避免残留物滋生细菌

设备长期不使用时，应遮盖防尘并存放于干燥环境

软件应定期检查更新，确保系统兼容性

建议每周进行一次清洁检查，确保设备处于良好工作状态

故障排查

成像模糊：检查镜头或玻璃面是否有污渍，确认对焦设置正确

分析结果异常：检查样品是否充分展开，背光是否均匀

软件运行卡顿：确认电脑配置满足要求，关闭其他占用内存的软件

七、核心优势

HW-GX01拍照式根系分析仪

成像速度比扫描式快约20倍，适合大批量快速分析

2000万像素自动对焦彩色拍摄，画质清晰

最大分析幅面297mm×210mm，覆盖常见样品尺寸

HW-GX02扫描式根系分析仪

光学分辨率高达4800×9600dpi，最小像素尺寸0.005mm×0.0026mm

双光源照明系统有效消除阴影，图像质量优异

支持A4加长幅面，可选配A3幅面扩展

配备专用高透明度根系放置盘，操作便捷

共同功能优势

两款设备均具备全面的分析功能：

根系形态分析：总长、直径、面积、体积、根尖计数等20余项参数

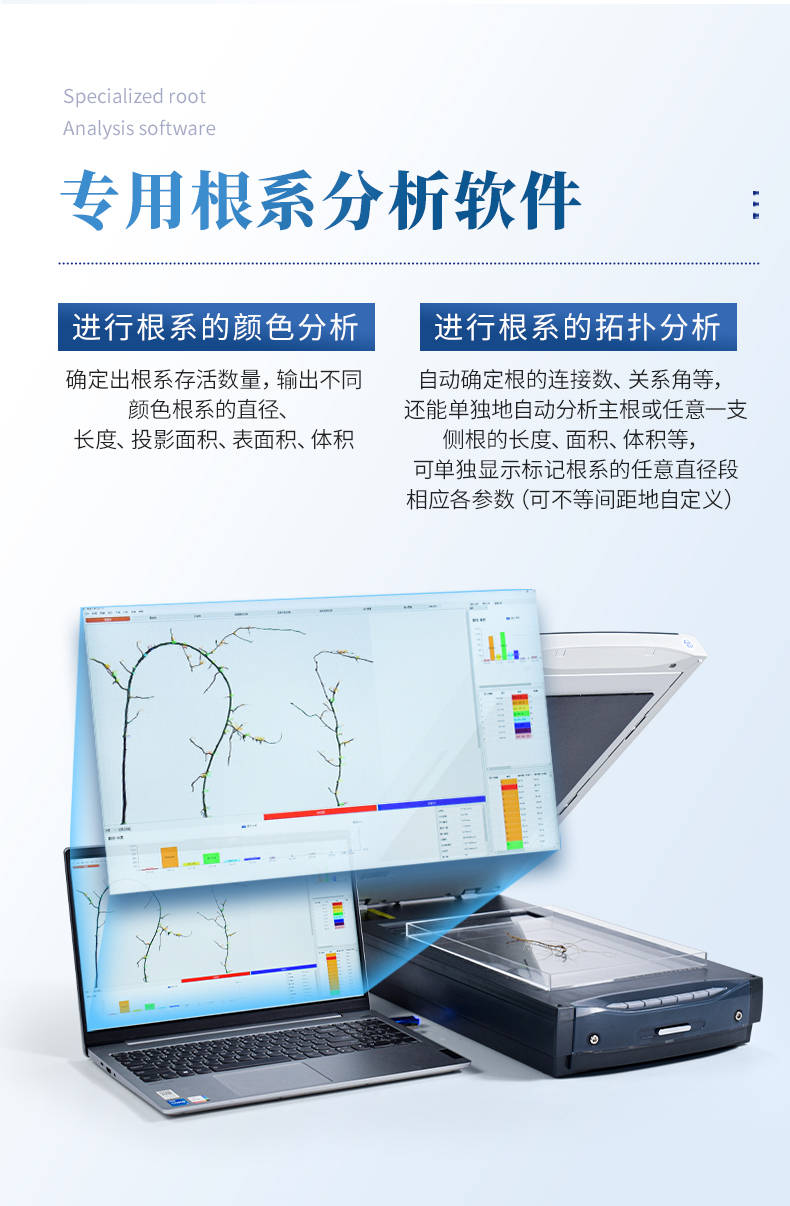

颜色分析：输出不同颜色根系的直径、长度、投影面积、表面积、体积

拓扑分析：自动确定根的连接数、关系角

分形维数分析：采用盒维数法自动测定

根瘤分析：可分析根瘤个数

向地角、水平角分析

可不等间距自定义分段直径，自动测量各直径段参数

批量全自动分析，数据汇总一键导出

中英文双语界面，一键切换

根系扫描仪

八、品牌实力与资质认证

山东宏微量子科技有限公司（品牌：宏微）是专注于快检仪器研发与生产的科技型企业。依托专业研发团队与核心技术，在食品安全、环境监测、农业检测等领域技术实力突出。公司资质体系完备，涵盖质量管理体系、知识产权管理体系等多项认证，同时持有相关行业资质与计量校准证书。依托完善的技术服务网络，为多行业多领域提供精准高效、高性价比的快检仪器设备与解决方案，是行业内值得信赖的专业厂家。

宏微始终坚持高质量、高标准的产品研发与生产，已通过以下管理体系认证：

ISO9001质量管理体系认证

ISO14001环境管理体系认证

ISO45001职业健康安全管理体系认证

三体系认证确保产品从设计、制造到服务的全过程规范化、可控化，为用户提供稳定可靠的测试仪器。

九、总结

植物根系图像分析仪是现代农业科研、生态监测及植物育种等领域不可或缺的专业工具。宏微品牌推出的HW-GX01拍照式与HW-GX02扫描式两款根系分析仪，分别针对快速批量分析和精细扫描分析两种不同应用场景，满足了多样化的用户需求。

两款产品均具备全面的根系形态参数分析能力，从根长、直径到拓扑结构、分形维数，从颜色分类到直径等级分布，功能覆盖根系研究的核心指标。软件支持批量处理、数据导出、云端存储及中英文切换，操作便捷。

在实际应用中，用户可根据样品数量、精度要求和预算选择适合的型号。HW-GX01以15800元的价格提供极高的分析效率，适合样品量大的常规检测；HW-GX02以20800元的价格提供更高分辨率和双光源成像质量，适合对图像细节和测量精度有较高要求的科研工作。

依托宏微公司的ISO三体系认证和质量管理保障，用户可获得稳定可靠的产品体验和完善的技术服务支持。无论是基础科研还是应用推广，根系分析仪都能为植物根系研究提供客观、精准、高效的数据支撑。
