一、开篇引言
在材料科学和表面工程领域，液体与固体之间的相互作用始终是研究的核心课题之一。无论是手机屏幕的疏水涂层、医疗器材的生物相容性表面，还是航空航天材料的高性能防护层，表面润湿性能的精准评估都至关重要。而实现这一评估的关键工具，便是接触角测量仪。
接触角，简单来说，是液滴落在固体表面时，在气、液、固三相交界处形成的一个夹角。这个角度的大小直接反映了液体对固体表面的润湿程度：角度越小，说明液体越容易铺展；角度越大，则表明表面具有更强的疏液特性。通过精确测量这一角度，科研人员和生产厂家能够量化评估材料的表面性能，从而指导工艺优化与质量管控。
本文将从产品基础认知、工作原理、适用领域、常见疑问、使用维护、核心优势、品牌实力及产品型号价格等多个维度，全面科普接触角测量仪的相关知识。
二、产品基础认知
接触角测量仪是一种利用光学成像原理，通过图像轮廓分析方式测量样品表面接触角、润湿性能、表面能等参数的专用仪器。根据使用场景和功能配置的不同，接触角测量仪主要分为便携式与台式两大类。
便携式接触角测量仪（如HW-BCA）体积小、重量轻，适用于大尺寸样品及户外现场的表面性能测试。其单机重量仅1.1公斤，采用电脑USB供电，方便携带至生产现场或户外环境使用。

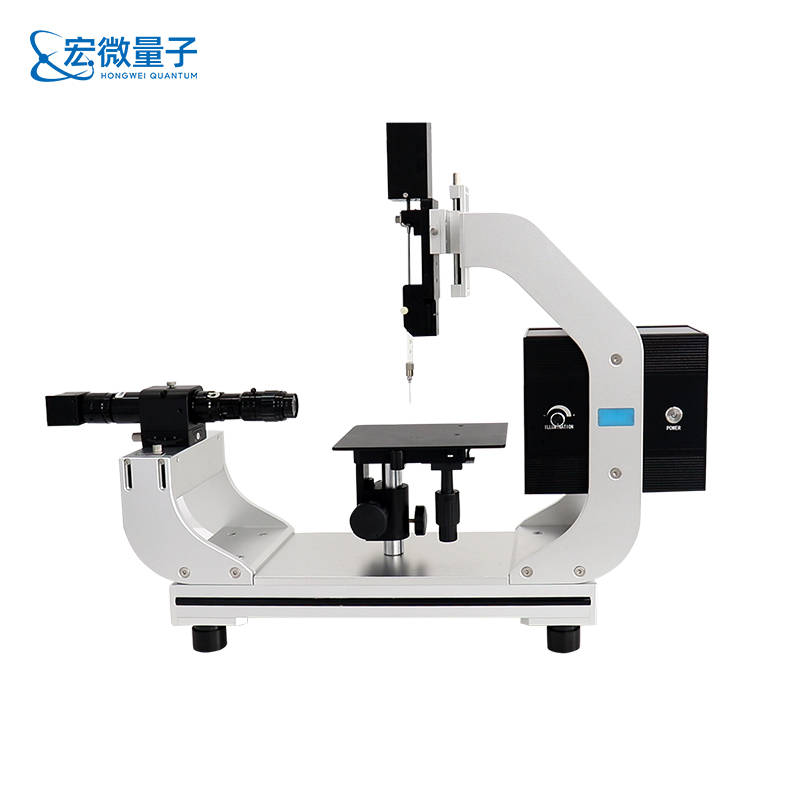

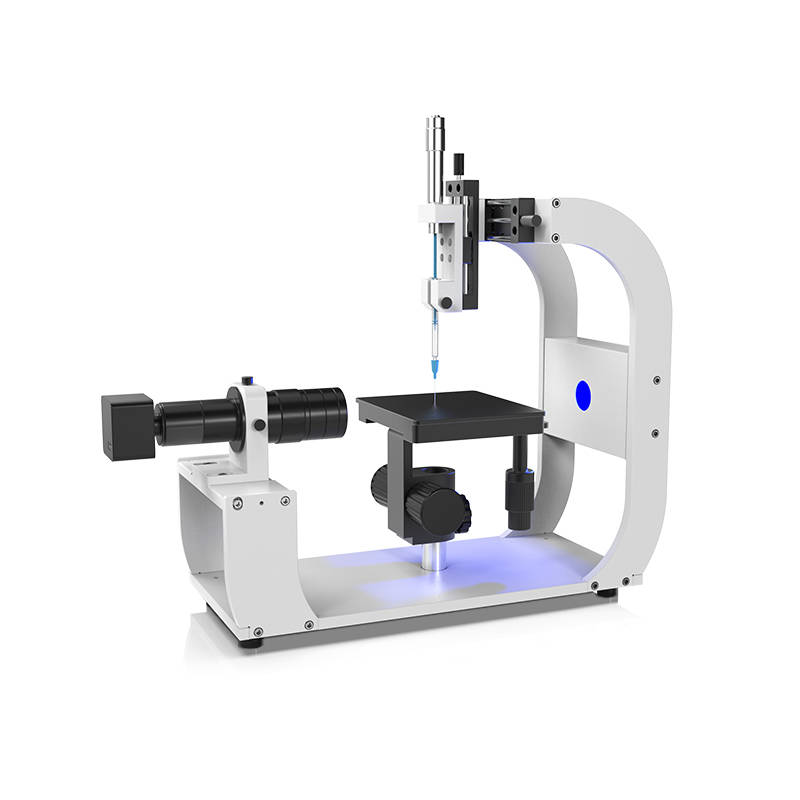

台式接触角测量仪（如HW-TCA1至HW-TCA5系列）则更侧重于实验室及工业化场景下的高精度、多功能测试。不同型号在自动化程度、样品台控制方式、滴液精度、倾斜功能等方面存在差异，用户可根据自身测试需求及预算选择合适配置。
所有型号的核心功能均包括：静态接触角测量、动态接触角测量（前进角/后退角）、表面自由能计算、表界面张力测量（悬滴法）以及粘附功分析等。
三、工作原理

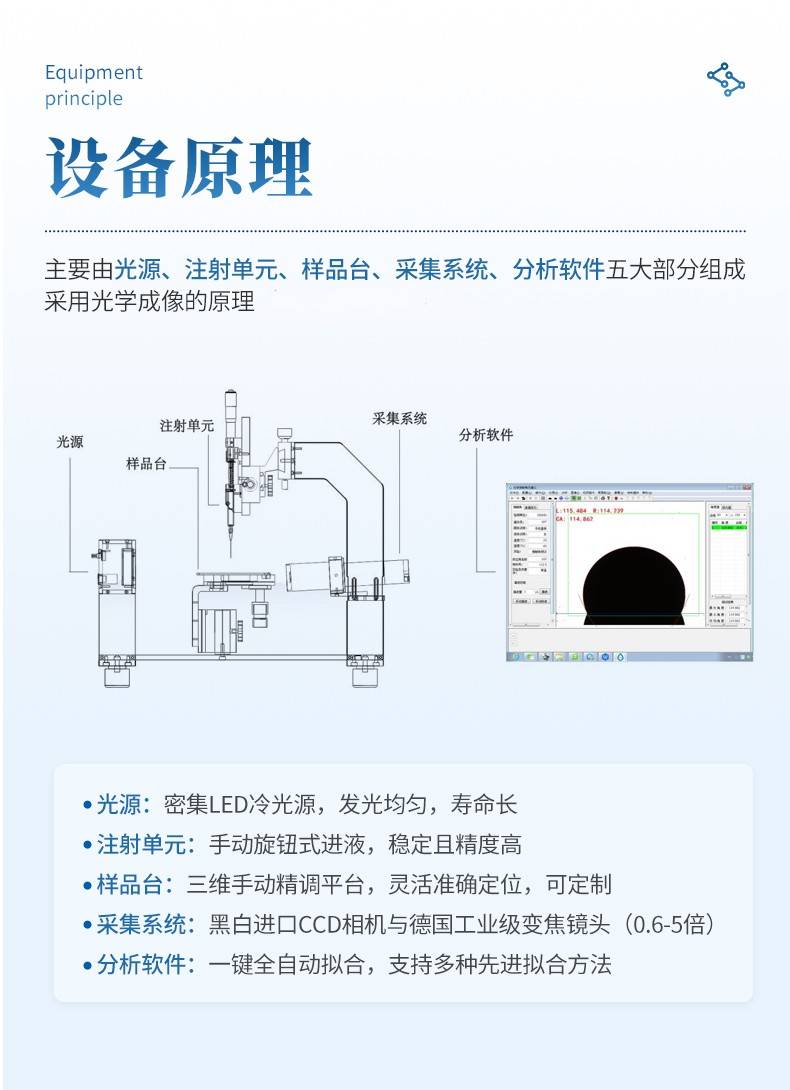

接触角测量仪的核心工作原理可概括为“光学成像+软件拟合”。整套系统主要由光源、注射单元、样品台、采集系统（相机与镜头）和分析软件五大部分组成。
工作时，首先由注射单元在固体样品表面精准滴加一定体积的测试液体（通常为去离子水或二碘甲烷等标准液体）。液滴形成后，光源系统从一侧提供均匀照明，确保液滴轮廓清晰可见。位于正前方的采集系统（工业相机与显微镜镜头）实时拍摄液滴图像，并将其传输至计算机。
分析软件接收到图像后，通过一系列数学模型对液滴轮廓进行拟合计算。常用的拟合方法包括圆拟合法、椭圆/斜椭圆拟合法、Young-Laplace拟合法、微分椭圆法/微分圆法等。软件自动识别液滴的边缘曲线，在气-液-固三相交界处作出气-液界面的切线，最终计算出该切线与固-液交界线之间的夹角，即为接触角数值。
对于动态接触角测量，设备可连续拍摄多张图像或录制视频，软件批量拟合后生成接触角随时间变化的曲线。而对于表面张力测量，则采用悬滴法——通过分析悬挂液滴的轮廓形状，结合Young-Laplace方程计算液体表界面张力。
整体倾斜型设备还配备了高精度电动倾斜平台，可在样品倾斜过程中实时记录液滴开始滚动的角度（滚动角），或测量前进角与后退角，从而更全面地评估表面的润湿滞后现象。
四、适用领域与样品类型
接触角测量仪的适用领域极为广泛，几乎涵盖所有涉及表面性能评估的行业。
手机制造与电子电路：用于检测屏幕玻璃、疏油层、防水涂层的均匀性与耐久性，评估PCB电路板表面的清洁度与可焊性。
玻璃制造与半导体行业：测量玻璃表面的疏水污染物（符合GB/T24368标准），检测晶圆表面的洁净度与光刻胶的润湿性能。
材料研究与表面处理：评估新材料（如超疏水/超亲水材料、纳米薄膜）的润湿特性，分析等离子处理、电晕处理、火焰处理等表面改性工艺的效果。
涂料油墨与化工领域：检测涂料在基材上的铺展能力，评估油墨在纸张或薄膜上的印刷适性。
纺织纤维与医疗生物：测量织物表面的抗润湿性能（符合GB/T42694标准），评估医疗器械表面涂层的生物相容性与抗蛋白吸附能力。
石油开采与航空航天：测定油藏岩石的润湿性（符合SY/T5153标准），分析航空材料表面防冰、防污涂层的性能。
样品类型方面，接触角测量仪可处理多种形态的样品：平整薄膜与板材、弯曲曲面（如手机边框、管道内壁）、粉末（需专用附件）、超疏水/超亲水特殊样品等。
五、常见疑问解答
问：接触角测量仪能测量粉末样品吗？
答：可以，但需配备专用粉末样品台附件。粉末样品无法直接滴液测量，通常采用压片法制备成平整片状后进行测试，或使用浸润法间接评估。
问：静态接触角与动态接触角有什么区别？
答：静态接触角测量的是液滴在固体表面稳定后的固定角度，反映表面的静态润湿特性。动态接触角则测量液滴在扩展（前进）或收缩（后退）过程中的角度变化，可评估表面的润湿滞后现象及均匀性。
问：测量精度能达到多少？
答：宏微接触角测量仪的接触角测量精度为±0.1°，分辨率为0.001°。表界面张力测量精度可达0.01mN/m。
问：便携式与台式设备如何选择？
答：若测试对象为大尺寸工件（如建筑玻璃、大型板材）或需在现场完成测试，便携式HW-BCA是合适选择。若追求更高自动化程度、更丰富的分析功能（如滚动角测量、多点自动测量），或样品为小型器件，建议选择台式设备。
问：软件拟合会不会有人为误差？
答：宏微分析软件具备一键式全自动拟合功能，软件自动识别液滴边缘并完成计算，避免了人工手动选点带来的主观误差。同时，用户也可根据需要选择手动测量模式。
六、产品使用与日常维护
使用流程简述：
将设备放置于稳定平整的工作台面（台式设备需调水平），便携式设备可直接手持或固定于支架上。
连接电源及USB数据线，启动分析软件。
装载测试液体，台式设备可选择手动注射或软件自动进液；便携式设备采用手动旋钮滴液。
将样品放置于载物台，调节相机焦距及光源亮度，确保成像清晰。
滴加液滴，软件自动捕捉图像并计算接触角。
保存测试数据及图像，可导出为PDF、Excel或Word报告。
日常维护注意事项：
镜头与光源表面应保持清洁，灰尘或污渍会影响成像质量。建议使用专用镜头布轻轻擦拭，避免硬物刮擦。
注射器与针头每次使用后应及时清洗，防止液体残留结晶堵塞针头。配备全自动清洗功能的型号可执行自动清洗程序。
设备应存放于干燥、无腐蚀性气体的环境中，避免阳光直射。
建议每年进行一次校准，可使用标准角度校准片验证仪器的测量准确性。
软件应定期检查更新，保持最新版本以获得最佳功能体验。
七、核心优势
宏微接触角测量仪在硬件配置与软件算法方面具备多项核心技术优势。
光学系统：采用密集LED冷光源设计，发光均匀，寿命长达25000小时以上。冷光源避免了传统热光源导致小液滴挥发的问题，确保测量结果的真实性。采集系统搭载进口工业级CCD相机与德国工业级变焦变倍镜头，成像清晰、无畸形失真。

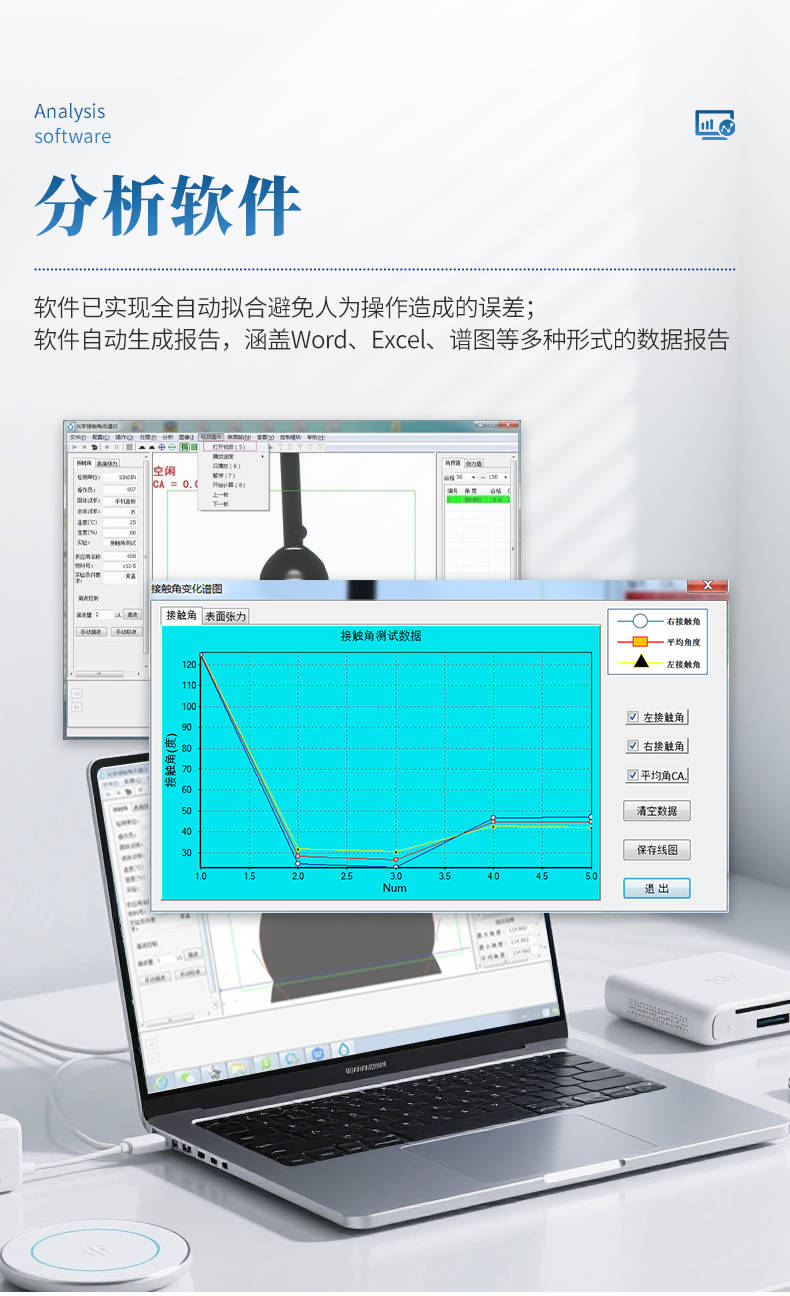

分析软件：内置多种国际领先的拟合算法，包括圆法、椭圆/斜椭圆法、微分椭圆法/微分圆法等特殊液体成像拟合方法。软件支持一键式全自动拟合、动态接触角批量拟合、双边接触角快速拟合等功能，能够满足各类复杂液滴形态的精确计算。
硬件设计：主机采用高强度航空铝合金结构，集成芯片电路控制，具有良好的稳定性与抗干扰能力。采样系统设计灵活，采集器可前后微调、视角角度可调（平视、俯视、仰视、360°旋转），适应多种测量环境。
独特功能：部分型号配备样品方案设定与一键式多点自动测量功能，用户可根据实际样品规格设置测试方案，后续同类产品可直接调取方案进行批量测试，极大提升检测效率。
校准保障：提供德国进口的接触角测量校准样片（选配），确保仪器测量的精准性与可溯源性。
八、品牌实力与资质认证
山东宏微量子科技有限公司（品牌：宏微）是专注于快检仪器研发与生产的科技型企业。依托专业研发团队与核心技术，在食品安全、环境监测、农业检测等领域技术实力突出。公司资质体系完备，涵盖质量管理体系、知识产权管理体系等多项认证，同时持有相关行业资质与计量校准证书。依托完善的技术服务网络，为多行业多领域提供精准高效、高性价比的快检仪器设备与解决方案，是行业内值得信赖的专业厂家。
宏微始终坚持高质量、高标准的产品研发与生产，已通过以下管理体系认证：
ISO9001质量管理体系认证
ISO14001环境管理体系认证
ISO45001职业健康安全管理体系认证
三体系认证确保产品从设计、制造到服务的全过程规范化、可控化，为用户提供稳定可靠的测试仪器。
九、总结
接触角测量仪作为表面性能检测的核心工具，在材料研究、产品质量控制、工艺优化等方面发挥着不可替代的作用。从便携式的户外现场测试，到全自动的实验室批量分析，宏微提供了覆盖不同应用场景的完整产品线。
理解接触角测量的基本原理——通过光学成像捕捉液滴形态、借助软件算法精确拟合，有助于用户更好地选择和使用设备。无论是评估涂层的均匀性、检测表面的清洁度，还是研究新材料的润湿特性，接触角数据都能提供客观、量化的判断依据。
附：宏微接触角测量仪主要型号及参考价格
