一、开篇引言
在农业生产和林业科研中，植物冠层是作物与外界环境进行光能交换的主要场所。冠层结构直接影响光合有效辐射的截获与分配，进而决定作物的生长发育状况、产量高低以及品质优劣。如何准确、高效地获取冠层结构参数，长期以来是农业科研和生产管理中的一项重要课题。
随着传感器技术与图像处理技术的发展，植物冠层分析仪器不断更新换代，从早期的单一光量子传感器测量，发展到如今的鱼眼镜头成像与高精度图像分析。宏微系列植物冠层分析仪（HW-G10、HW-G20、HW-G30）分别代表了三种不同的技术路线和适用场景，为用户提供了多样化的选择。本文将系统介绍植物冠层分析仪的基础认知、工作原理、应用领域及使用维护等方面的知识。
植物冠层分析仪
植物冠层分析仪
二、产品基础认知
植物冠层分析仪是一类用于测量植物冠层中光辐射分布、叶面积指数等参数的专用仪器。宏微系列三款仪器在技术路线和功能定位上各有侧重。

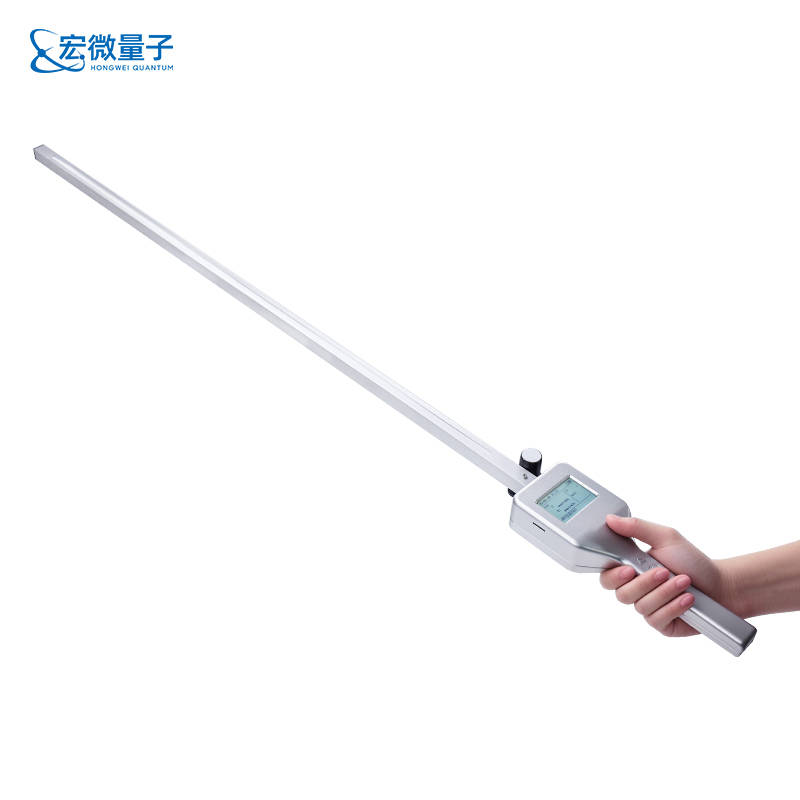

HW-G10 手持冠层分析仪采用一体化手持设计，配备80个PAR传感器的探杆和1个外部PAR传感器，通过直接测量光合有效辐射值计算叶面积指数。仪器内置GPS定位模块，支持自动和手动两种测量模式，数据可存储于SD卡或通过选配功能实现无线上传。探杆长度100cm，仪器总长128cm，测量面积为1平方米，适用于小麦、水稻、玉米等农作物冠层的快速测量。

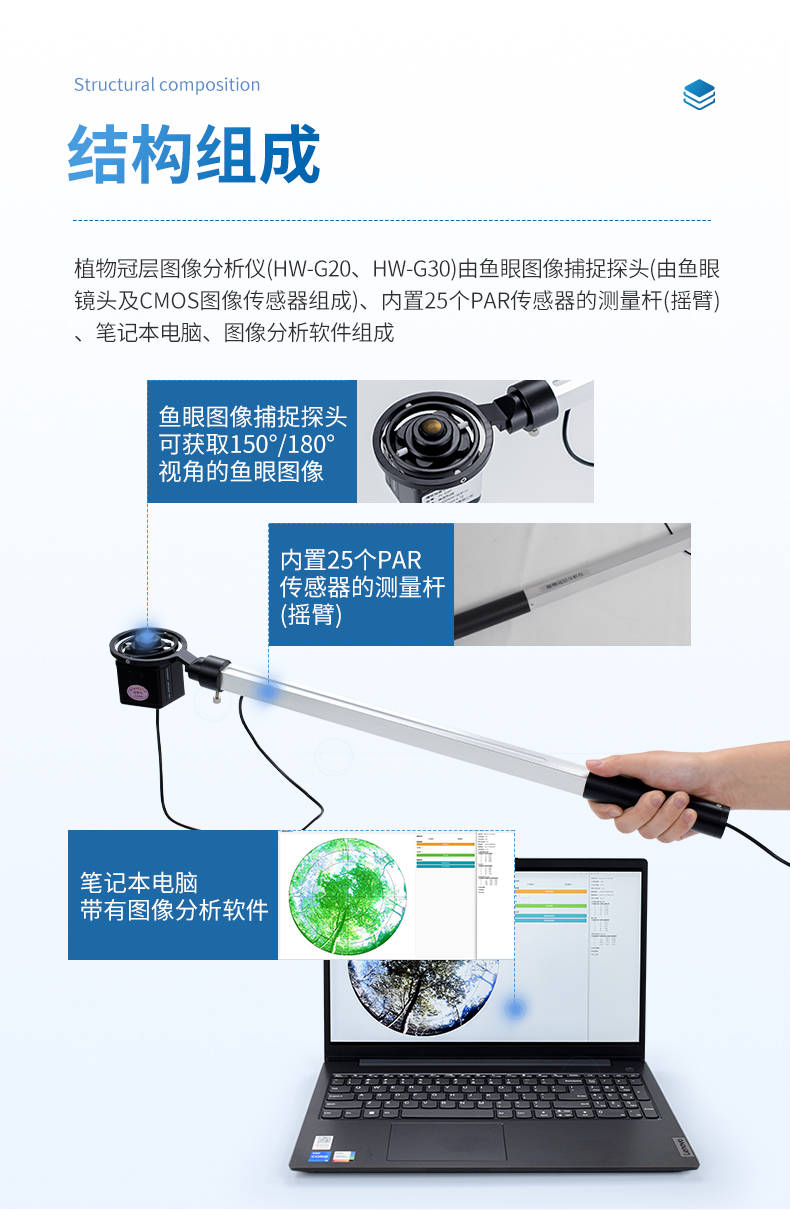

HW-G20 植物冠层图像分析仪采用150°鱼眼镜头与CCD图像传感器组合，通过从冠层下方向上拍摄半球图像，利用图像分析软件计算冠层结构参数。该仪器配备内置25个PAR传感器的测量杆（摇臂），可同时获取图像数据与光辐射数据。分析软件支持天顶角10区、方位角10区的任意区域定义，能够屏蔽不合规的冠层空隙部分。
HW-G30 植物冠层图像分析仪在HW-G20基础上进行了全面升级，鱼眼镜头视角扩展至180°，图像分辨率提升至2592×1944，传感器类型从CCD升级为CMOS。测量指标在HW-G20基础上增加了聚集指数、树冠开阔度等参数，PAR测量范围扩展至0～3000μmol/㎡·S，并内置中英文双语显示功能。
三款仪器的市场参考价格分别为：HW-G10 8500元、HW-G20 18500元、HW-G30 23500元。
植物冠层分析仪
三、工作原理
植物冠层分析仪的核心工作原理基于比尔定律，即光线穿过介质时会发生衰减，衰减程度与介质的结构和密度相关。具体到植物冠层测量领域，仪器通过测定冠层孔隙率，结合半理论半经验公式，反演出叶面积指数、叶片平均倾角等冠层结构参数。
在实际测量中，不同型号采用了不同的孔隙率获取方式。
HW-G10 的工作原理属于接触式光辐射测量法。仪器探杆上均匀分布80个PAR传感器，测量范围为0-2700μmol/㎡·S。当探杆水平放置在冠层下方时，各传感器分别测量该位置的光合有效辐射值。冠层上方同时设置外部PAR传感器（测量范围0-4000μmol/㎡·S）测量入射光强。仪器通过对比冠层上下不同位置的光强衰减程度，结合GPS定位信息，计算出该区域的叶面积指数。这种方法的优势在于直接测量、数据稳定，适用于行距规整的农作物冠层。

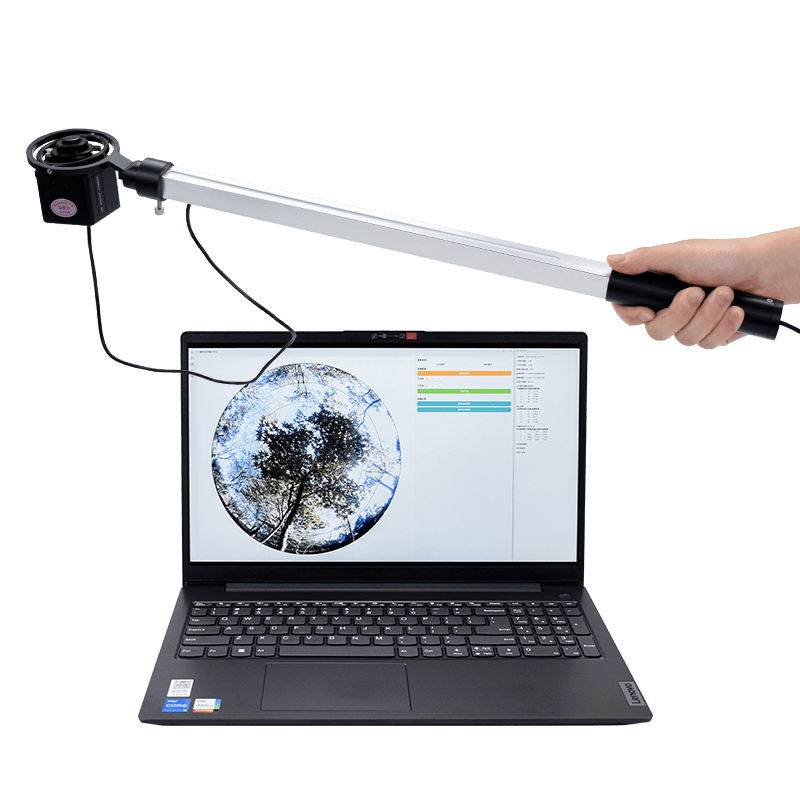

HW-G20 与 HW-G30 的工作原理属于图像分析法。鱼眼镜头安装于摇臂顶端，可伸入冠层内部不同高度。拍摄时，镜头通过万向平衡接头自动保持水平状态，从下向上获取150°（HW-G20）或180°（HW-G30）视角的天穹半球图像。图像中记录了冠层叶片形成的孔隙分布情况。分析软件将天顶角划分为0°～75°（或0°～90°）共10个区域，方位角360°同样划分为10个区域，分别计算各区域的孔隙率。随后依据比尔定律公式，反演出叶面积指数、叶片平均倾角、消光系数、天空散射光透过率等参数。以HW-G30为例，其图像分辨率达到2592×1944，能够识别更细微的冠层结构差异。
两种技术路线各有特点：光辐射测量法操作简单、结果直观，适合大面积农作物冠层的快速普查；图像分析法信息丰富、参数全面，能够进行冠层分层测量和方位分布分析，适合精细化的科研需求。
植物冠层分析仪
四、适用领域与样品类型
植物冠层分析仪的应用领域覆盖农业科研、生产指导和林业调查等多个方面。
农业领域是冠层分析仪最主要的应用场景。在小麦、水稻、玉米、大豆等大田作物的研究中，仪器可用于监测不同生育期的冠层结构变化，分析叶面积指数与产量的关系，指导合理密植和施肥。对于果园和茶园，仪器可测量果树的冠层光截获情况，为修剪整形提供依据，优化群体光照条件，提高果实品质。
林业领域中，冠层分析仪用于森林冠层结构调查，评估林下光照条件，指导林下经济作物种植。通过对不同林分密度、不同树种冠层参数的比较，可为森林经营和生态修复提供数据支持。
园艺与设施农业方面，仪器可用于温室大棚内作物冠层的光环境评估，指导补光方案设计和种植密度调整。对于草坪、牧草等低矮植被，冠层分析仪同样可以准确获取叶面积指数等参数。
样品类型涵盖了几乎所有具有冠层结构的植物群体，包括但不限于：禾本科作物（小麦、水稻、玉米、高粱）、豆科作物（大豆、花生）、经济作物（棉花、烟草、茶叶）、果树（苹果、柑橘、梨、桃）、林木（松树、杉树、杨树、桉树）以及各种灌木和草坪植被。
对于HW-G10，由于探杆长度为100cm，更适合株高在120cm以下的作物冠层测量，如小麦、水稻、牧草等。对于HJW-G20和HW-G30，由于采用摇臂和鱼眼镜头设计，可伸入冠层内部，因此适用于高大作物、果树和森林冠层的分层测量。
植物冠层分析仪
五、常见疑问解答
问：叶面积指数（LAI）是什么？为什么要测量它？
叶面积指数是指单位土地面积上植物叶片总面积与土地面积的比值。它是描述冠层结构最重要的参数之一，直接反映了植物进行光合作用的潜在能力。LAI值越高，通常意味着该区域植物对光能的截获能力越强，但过高的LAI也会导致冠层下部通风透光不良。通过测量LAI，可以指导合理密植、整形修剪和施肥管理。
问：三种型号如何选择？

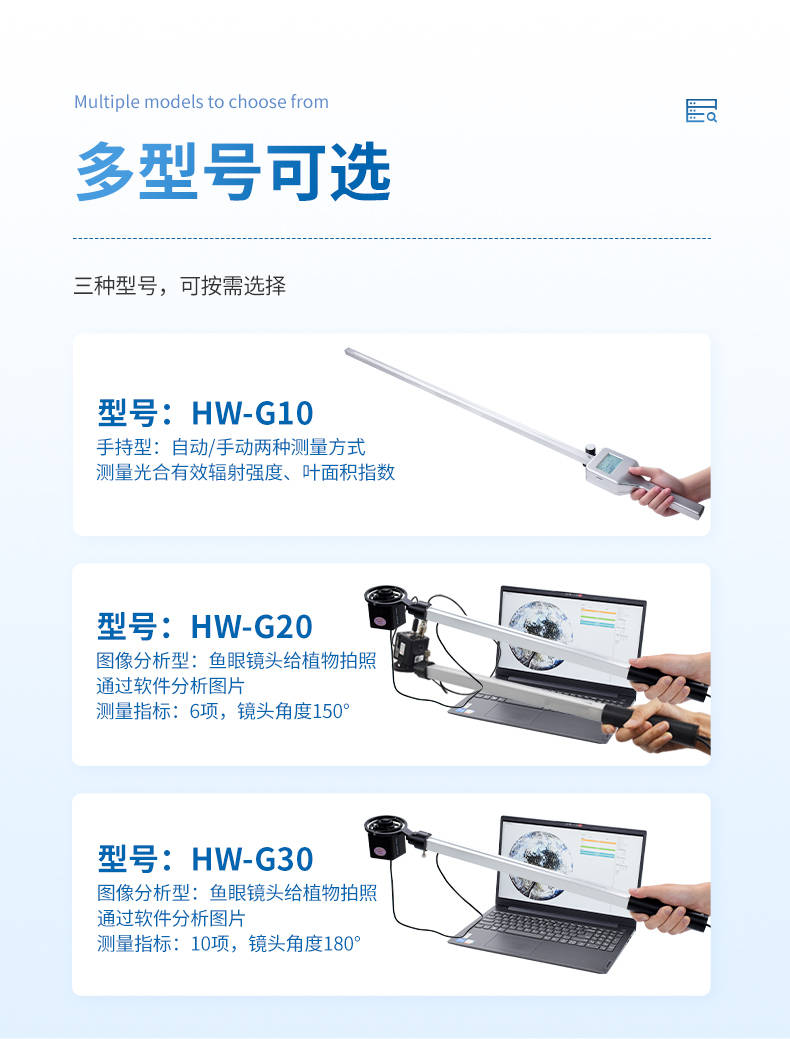

如果主要测量对象为小麦、水稻、玉米等常规农作物，且预算有限，HW-G10即可满足基本需求。如果需要同时获取多项冠层参数（如叶片倾角、消光系数等），并希望对高大作物或果树进行分层测量，推荐选择HW-G20或HW-G30。两者的主要区别在于镜头角度（150°对180°）、分辨率（768×494对2592×1944）和可测量指标数量，HW-G30还增加了聚集指数、树冠开阔度等高级参数。
问：测量时对天气条件有什么要求？
冠层分析测量宜选择在晴朗或少云的天气进行，最佳测量时段为日出后和日落前，此时天空散射光均匀，有利于获得稳定的孔隙率数据。避免在强光直射、阴雨或风速较大的条件下测量，以免影响结果的准确性。
问：图像分析时如何屏蔽不合理的冠层部分？

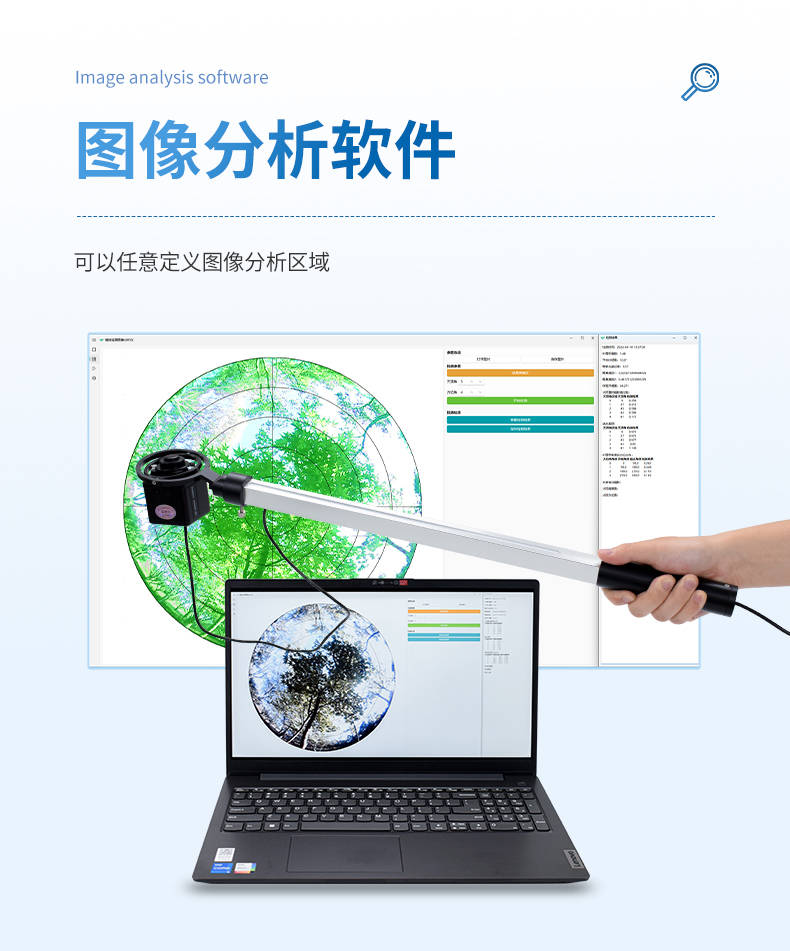

HW-G20和HW-G30的分析软件支持手动定义分析区域。当冠层中存在缺株、边行效应或地面杂物干扰时，可在图像上直接圈定需要分析的区域，排除不合规部分。HW-G30还具备自动化阈值调节功能，减少了主观设置带来的误差。
问：仪器是否防水？
三款仪器均具备一定的防潮能力，但不建议在雨中使用或浸入水中。工作环境相对湿度允许达到100%，但应注意避免水汽凝露进入仪器内部。
植物冠层分析仪
六、产品使用与日常维护
使用前准备：使用前应检查电池电量，确保18650锂电池电量充足。HW-G10需确认SD卡已正确插入，存储空间充足。HW-G20和HW-G30需检查笔记本电脑与探头的USB连接是否正常，图像采集软件是否运行正常。
测量操作：HW-G10测量时，将探杆水平放置于冠层中部或基部，确保传感器面朝上，同时将外部PAR传感器置于冠层上方无遮挡处，选择自动或手动模式开始测量。HW-G20和HW-G30测量时，将鱼眼镜头通过摇臂伸入冠层目标高度，通过万向平衡接头使镜头自动保持水平，待图像稳定后拍摄保存。每个样点建议重复测量3-5次取平均值，以提高数据可靠性。
数据导出与管理：HW-G10的SD卡数据可直接通过读卡器导出为Excel格式，无线上传选配件可将数据发送至云平台。HW-G20和HW-G30的数据保存在笔记本电脑中，通过图像分析软件可批量处理图像，生成参数报表。
日常维护：每次使用后，应用软布擦拭探杆、传感器和鱼眼镜头表面，清除灰尘和露水。传感器和镜头不可用有机溶剂清洗。长期不使用时，应将电池取出单独存放，仪器置于干燥阴凉处。定期检查USB接口和充电接口是否有氧化或异物。
电池与续航：三款仪器均采用充电电池供电。HW-G10使用2节18650锂电池（单节3500mAh），极限续航约20小时，充电接口为TYPE-C规格（DC5V）。HW-G20和HW-G30由笔记本电脑供电，续航取决于电脑电池容量。建议野外作业时携带备用电池或移动电源。
七、核心优势
宏微系列植物冠层分析仪在同类产品中具备以下突出优势。
技术路线覆盖全面。从直接光辐射测量到高分辨率鱼眼图像分析，三款仪器分别满足不同用户群体的需求，既有经济实用的基础型，也有功能全面的科研型。
操作便捷性与便携性突出。HW-G10为一体化手持设计，体积小、重量轻，菜单操作简单，适合田间快速巡测。HW-G20和HW-G30的鱼眼镜头配备万向平衡接头，无需三角架即可自动保持水平，摇臂设计使镜头可轻松伸入冠层内部分层测量，极大简化了传统方法繁琐的操作流程。
数据处理灵活多样。HW-G10支持SD卡存储和无线上传两种方式，数据管理方便。HW-G20和HW-G30的分析软件支持天顶角和方位角的多区域划分、冠层空隙屏蔽、阈值调节等功能，用户可根据实际情况灵活定义分析区域，排除缺株、边行等干扰因素。HW-G30更增加了自动化阈值调节功能，避免主观设置带来的误差。

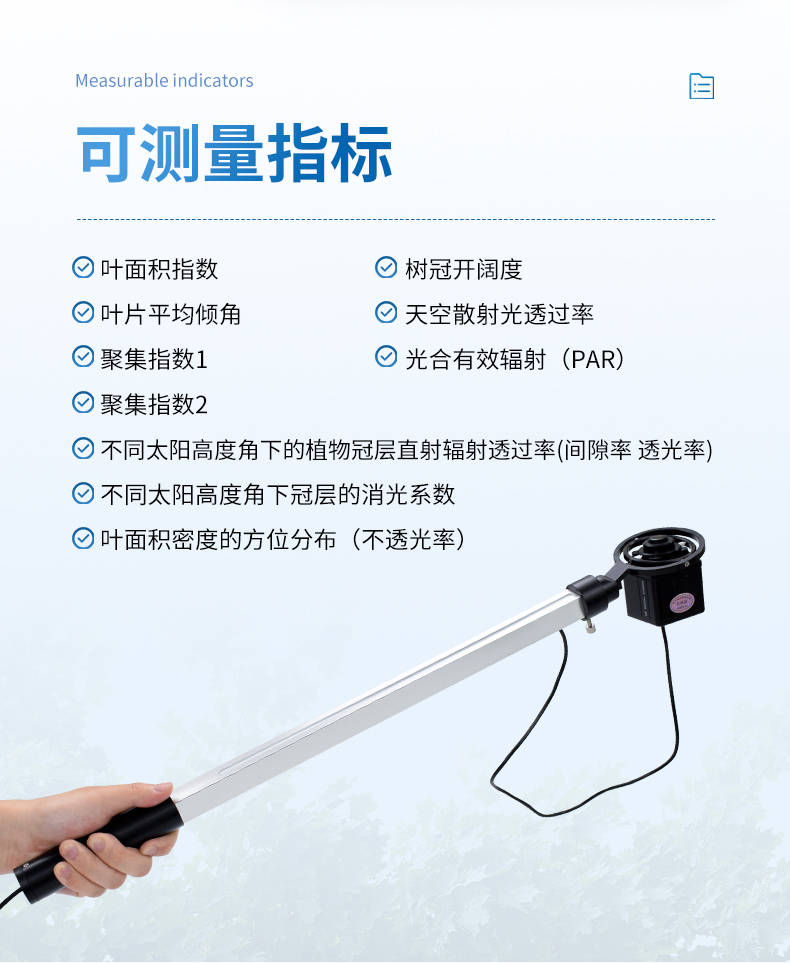

参数指标丰富实用。除叶面积指数外，仪器还可输出叶片平均倾角、消光系数、天空散射光透过率、直射辐射透过率、叶面积密度方位分布等专业参数，HW-G30还可提供聚集指数和树冠开阔度，满足各类科研和生产分析需求。
环境适应性强。仪器可在0°C-60°C（HW-G10）或-10°C-55°C（HW-G30）温度范围内正常工作，相对湿度允许100%，能够适应田间复杂的作业环境。
植物冠层分析仪
八、品牌实力与资质认证
山东宏微量子科技有限公司（品牌：宏微）是专注于快检仪器研发与生产的科技型企业。依托专业研发团队与核心技术，在食品安全、环境监测、农业检测等领域技术实力突出。公司资质体系完备，涵盖质量管理体系、知识产权管理体系等多项认证，同时持有相关行业资质与计量校准证书。依托完善的技术服务网络，为多行业多领域提供精准高效、高性价比的快检仪器设备与解决方案，是行业内值得信赖的专业厂家。
宏微始终坚持高质量、高标准的产品研发与生产，已通过以下管理体系认证：
ISO9001质量管理体系认证
ISO14001环境管理体系认证
ISO45001职业健康安全管理体系认证
三体系认证确保产品从设计、制造到服务的全过程规范化、可控化，为用户提供稳定可靠的测试仪器。
九、总结
植物冠层分析技术是现代农业和林业科研的重要工具之一。宏微系列植物冠层分析仪通过光辐射测量与图像分析两条技术路径，为用户提供了从基础型到科研型的完整产品矩阵。HW-G10以85 00元的亲民价格和直接测量方式，适合农作物冠层的快速普查；HW-G20以150°鱼眼镜头和图像分析功能，满足了果树、森林等高大冠层的分层测量需求；HW-G30在镜头视角、分辨率和参数指标上全面升级，180°全景成像和自动化阈值调节功能使其成为科研用户的理想选择。
正确使用和维护冠层分析仪器，可以获得准确可靠的冠层结构数据，为作物栽培管理、林业经营和生态研究提供科学依据。随着传感器技术和图像处理算法的不断发展，植物冠层分析将在精准农业和智慧林业中发挥更加重要的作用。
