一、开篇引言
在电力系统中，氧化锌避雷器（MOA）是保护输变电设备免受雷电过电压和操作过电压冲击的关键部件。其运行状态直接关系到电网的安全稳定。然而，MOA在长期运行中可能因受潮、老化或劣化导致阻性电流增大，最终引发故障甚至爆炸。因此，对MOA泄漏电流进行定期检测，尤其是阻性电流分量的精确测量，成为电力预防性试验中的重要环节。
为满足现场带电检测和实验室测试的双重需求，山东宏微量子科技有限公司（品牌：宏微）推出了HW-MOA300和HW-MOA600两款三相氧化锌避雷器测试仪。本文将从工作原理、适用场景、技术特点等方面，对这两款仪器进行全面科普，帮助相关从业人员更好地理解和使用该类检测设备。
氧化锌避雷器测试仪
二、产品基础认知
2.1 产品定位

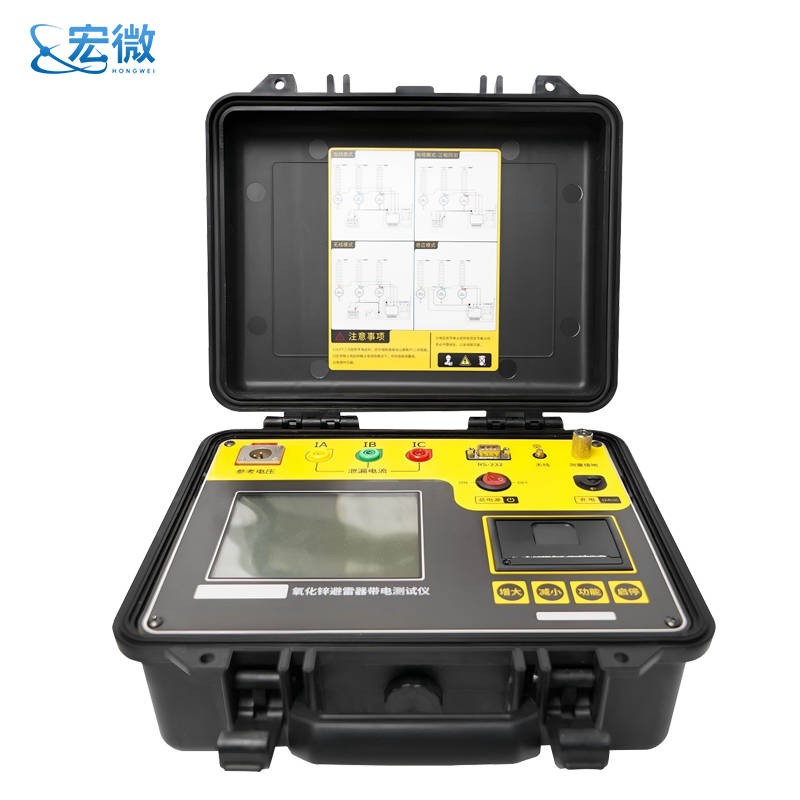

HW-MOA300和HW-MOA600均为便携式三相氧化锌避雷器测试仪，主要用于测量MOA的全电流、阻性电流及其基波峰值等关键参数，据此判断避雷器的受潮和老化程度。两款仪器既支持现场带电测量，也适用于试验室的出厂和验收试验。
2.2 型号区别
两款仪器在主体功能、外观体积、电池续航等基础参数上基本一致，主要区别在于HW-MOA600增加了无线电压参考通道，适用场景更广。

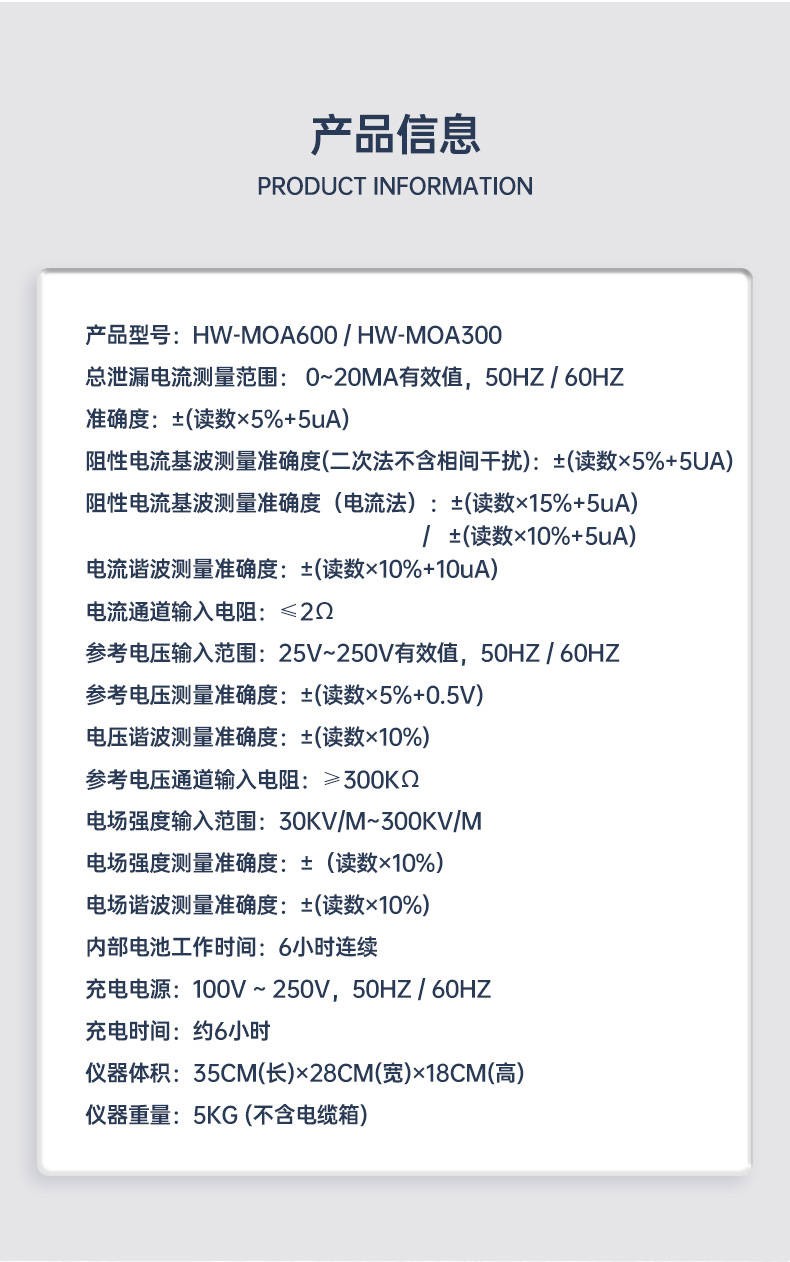

2.3 基本技术参数（共同）
总泄漏电流测量范围：0～20mA有效值，50Hz/60Hz
总泄漏电流准确度：±(读数×5%+5uA)
参考电压输入范围：25V～250V有效值
电流通道输入电阻：≤2Ω
参考电压通道输入电阻：≥300kΩ
内部电池连续工作时间：约6小时
充电电源：100V～250V，50Hz/60Hz
充电时间：约6小时
仪器体积：35cm(长)×28cm(宽)×18cm(高)
仪器重量：5kg（不含电缆箱）
存储容量：可存储120组测量数据
氧化锌避雷器测试仪
三、工作原理
氧化锌避雷器在正常运行电压下主要呈现电容性泄漏电流，其中阻性电流仅占较小比例。但当避雷器受潮或阀片老化时，阻性电流（尤其是其基波分量）会显著增大。因此，精确分离并测量阻性电流，是判断MOA状态的核心方法。
宏微两款测试仪支持以下四种测量原理，用户可根据现场条件灵活选择：
3.1 二次电压法（PT二次法）
通过采集电压互感器（PT）二次侧电压作为参考信号，获取母线电压的相位和幅值信息，以此为基础对MOA泄漏电流进行傅里叶谐波分析，分解出阻性电流分量。
特点：精确度最高的方法，不受相间干扰影响，适用于具备PT二次接线条件的场合。
3.2 无线传输电压法（仅HW-MOA600支持）
采用无线方式将PT二次电压信号传输至测试仪主机，省去长距离有线连接。该方法保留了二次法的高精度优势，同时提升了现场布设的灵活性和安全性。
3.3 电场感应法（感应板法）
将感应板安放在B相MOA底座附近，感应母线电压产生的电场强度信号，以此提供电压相位参考，进而分解阻性电流。
特点：无需连接PT二次线，操作安全、快速，测量精度接近二次法，特别适合带电测量场景。
3.4 电流分析法
仪器仅采集MOA的泄漏电流信号，通过快速傅里叶变换（FFT）和统计算法，直接分析出全电流Ix、阻性电流Ir、阻性电流一次基波峰值Ir1p等数据。
特点：无需任何电压参考信号，操作最为简便，适用于无法获取电压信号的场合，但阻性电流测量精度相对前两种方法略低。
氧化锌避雷器测试仪
四、适用领域与样品类型
4.1 适用领域
电力系统运维：变电站、输电线路MOA的定期预防性试验
发电企业：发电厂内避雷器的带电检测与状态评估
电气设备制造厂：MOA出厂前的质量检验与验收试验
防雷检测机构：第三方防雷设施检测与评估
轨道交通：牵引供电系统避雷器检测
石油化工：易燃易爆环境中电力设备防雷检测
4.2 适用样品类型
各类电压等级的氧化锌避雷器（MOA）
单相或三相安装的避雷器组
运行中的带电避雷器（支持带电测量）
新安装或检修后的避雷器（验收试验）
氧化锌避雷器测试仪
五、常见疑问解答
Q1：为什么测量MOA要重点关注阻性电流？
A：氧化锌避雷器在正常运行电压下，总泄漏电流中电容性电流占主导，阻性电流很小。当避雷器受潮或阀片老化时，阻性电流（尤其是基波分量）会明显增大，因此阻性电流是判断MOA状态的最敏感指标。
Q2：二次电压法和电流分析法哪种更好？
A：两者适用场景不同。二次法精度高，但需要接入PT二次信号，适合有电压参考条件的现场；电流法无需电压信号，操作最简便，适合快速筛查或无法取到电压信号的场合。用户应根据实际现场条件和测试要求选择。
Q3：仪器可以在不停电的情况下使用吗？
A：可以。两款仪器均支持带电现场测量，采用电场感应法或无线电压法时，无需直接接触高压一次设备，操作安全性较高。但具体操作应严格遵守电力安全工作规程。
Q4：HW-MOA600比HW-MOA300贵在哪里？
A：HW-MOA600增加了无线传输电压参考功能，在二次法基础上提供了更灵活的电压信号获取方式，同时支持不接PT二次直接测量阻性电流，适用于更复杂的现场环境。
Q5：测量数据如何保存和导出？
A：仪器内置存储可保存120组测量数据，并配有微型打印机可现场打印结果，同时支持将数据传输至计算机进行进一步分析处理。
氧化锌避雷器测试仪
六、产品使用与日常维护
6.1 使用注意事项
接线检查：进行电压或电流接线时，务必确认接线正确、接触良好，避免因接触不良引入测量误差。
电池管理：仪器内置可充电电池，使用前建议检查电量。长时间不使用时，应定期充电以维护电池寿命。
现场安全：带电测量时，严格遵循电力安全操作规程，保持与高压设备的安全距离。
环境条件：避免在雨雪、凝露等潮湿环境下露天使用，工作温度应符合仪器规定范围。
6.2 日常维护要点
清洁保养：使用后及时清洁仪器外壳和接线端子，避免灰尘和污物积累。
电缆检查：定期检查测试线缆及传感器是否有破损、老化或接触不良，发现异常及时更换。
校准周期：建议按照使用频率每年或每两年送计量机构进行校准，确保测量数据的准确性。
存储条件：仪器应存放在干燥、通风、无腐蚀性气体的环境中，避免剧烈振动和冲击。
七、核心优势
多功能集成：一台仪器同时支持二次法、无线法（仅HW-MOA600）、电场感应法和电流分析法四种测量模式，适应不同现场条件。
三相同测：支持三相避雷器同步测量，并具备自动补偿功能，大幅提升检测效率。

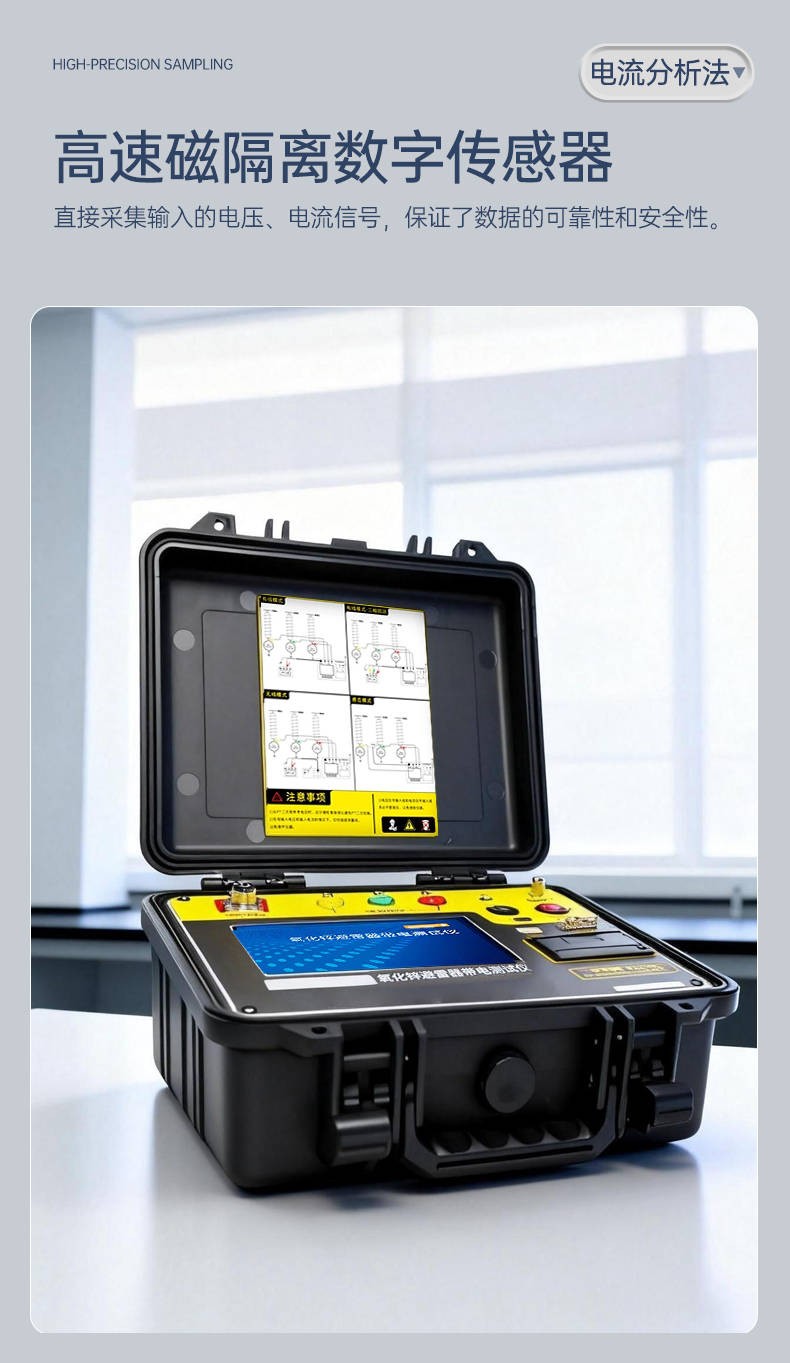

高可靠性设计：采用高速磁隔离数字传感器直接采集电压、电流信号，确保数据的安全性与抗干扰能力。

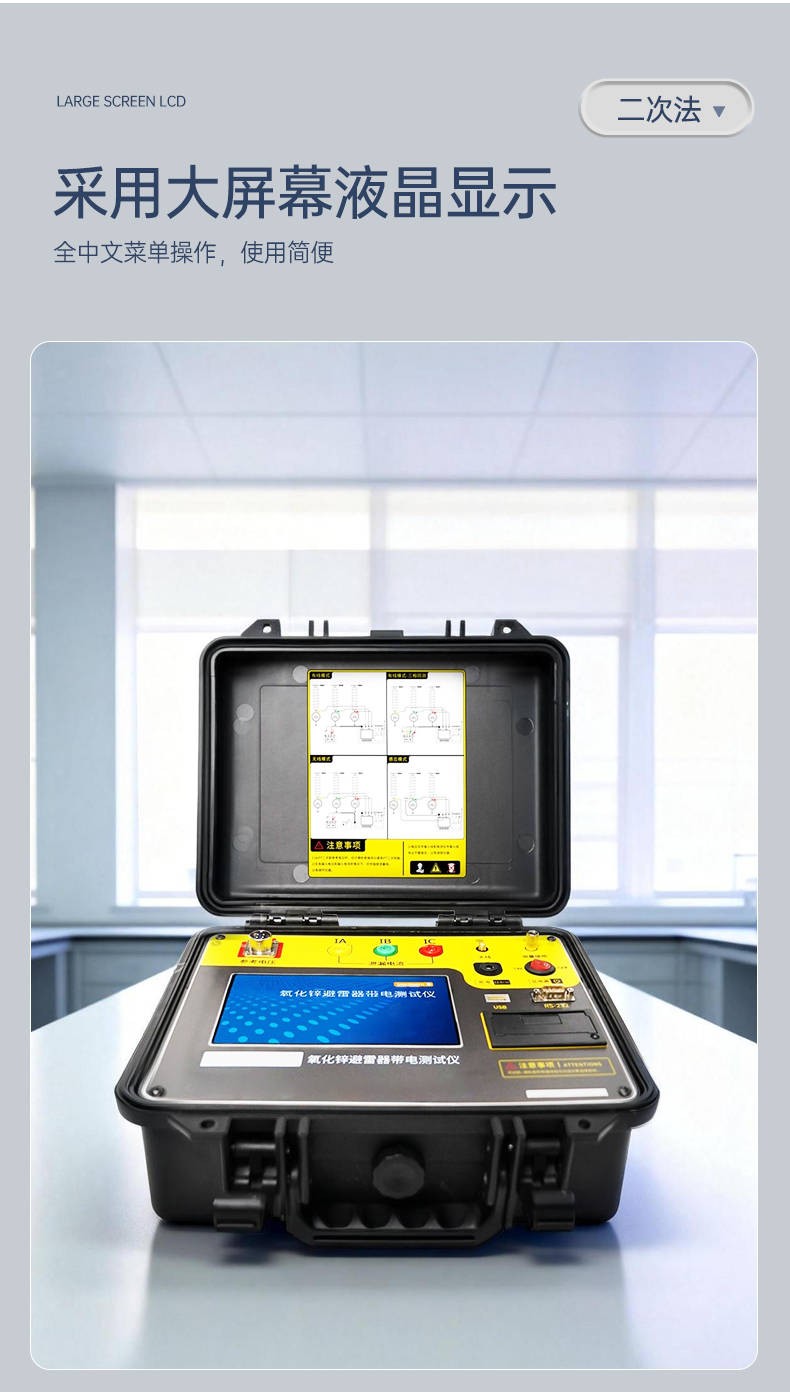

大屏中文操作：大屏幕液晶显示，全中文菜单，人机交互友好，降低操作门槛。
便携续航：内置电池可连续工作6小时，体积紧凑、重量仅5kg，适合现场移动作业。

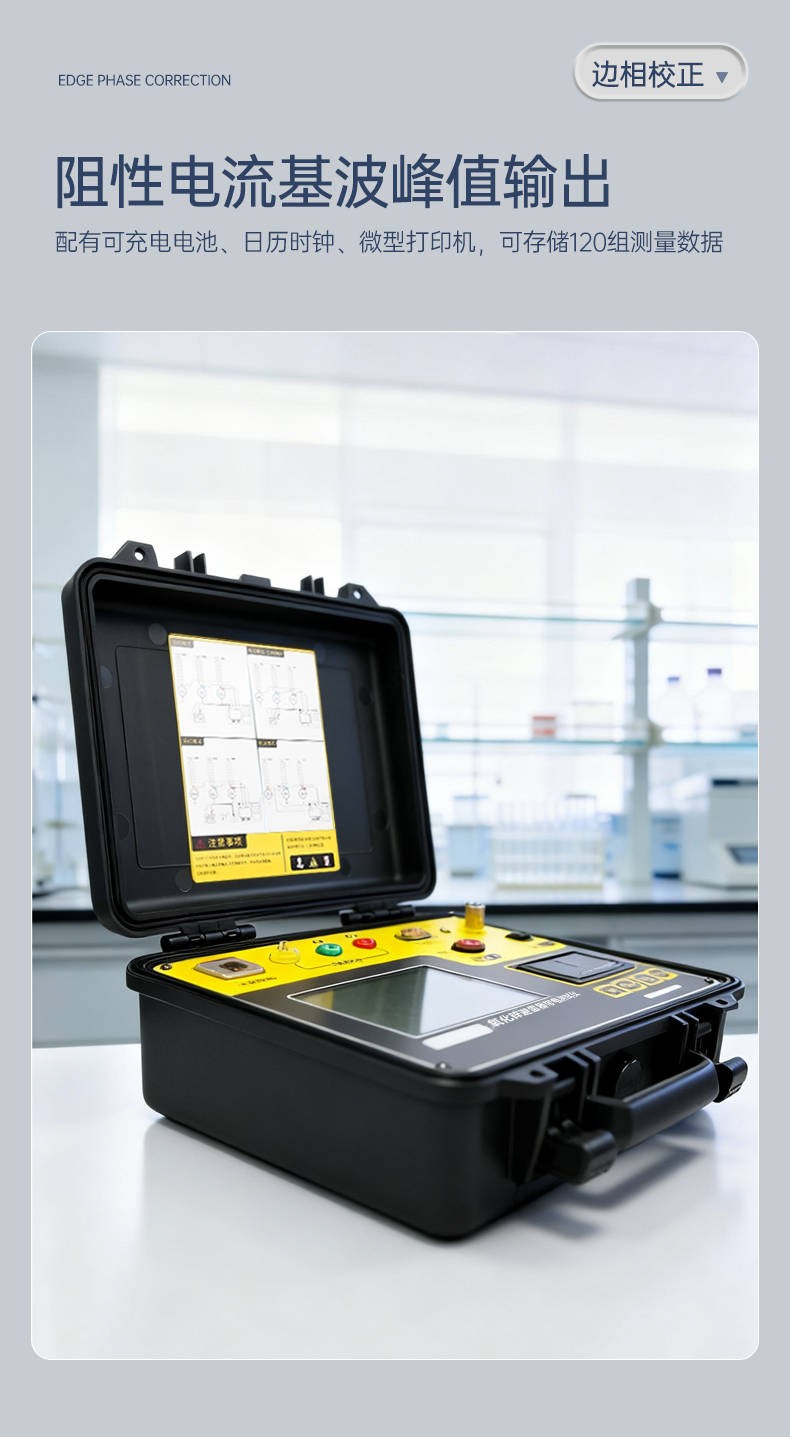

数据管理完善：内置日历时钟、微型打印机和120组数据存储，支持现场打印和计算机数据导出。
氧化锌避雷器测试仪
八、品牌实力与资质认证
山东宏微量子科技有限公司（品牌：宏微）是专注于快检仪器研发与生产的科技型企业。依托专业研发团队与核心技术，在食品安全、环境监测、农业检测等领域技术实力突出。公司资质体系完备，涵盖质量管理体系、知识产权管理体系等多项认证，同时持有相关行业资质与计量校准证书。依托完善的技术服务网络，为多行业多领域提供精准高效、高性价比的快检仪器设备与解决方案，是行业内值得信赖的专业厂家。
宏微始终坚持高质量、高标准的产品研发与生产，已通过以下管理体系认证：
ISO9001质量管理体系认证
ISO14001环境管理体系认证
ISO45001职业健康安全管理体系认证
三体系认证确保产品从设计、制造到服务的全过程规范化、可控化，为用户提供稳定可靠的测试仪器。
九、总结
氧化锌避雷器是电力系统安全运行的重要屏障，其状态检测工作不容忽视。宏微HW-MOA300和HW-MOA600三相氧化锌避雷器测试仪，通过多种测量原理的灵活组合，为用户提供了从高精度实验室验证到现场快速筛查的完整解决方案。两款型号在功能配置上各有侧重——HW-MOA300性价比突出，适合常规检测需求；HW-MOA600则凭借无线电压传输功能，在复杂现场条件下更具优势。
在实际选型时，建议用户根据自身现场条件（是否方便取PT信号、是否需要无线功能）、测试精度要求以及预算综合考虑。无论选择哪一款，规范的操作和定期的维护校准都是保证长期测量可靠性的关键。
